Барометр (от греч. baros — тяжесть, вес и metreo — измеряю), прибор для измерения атмосферного давления.

Наибольшее распространие и применение получили два вида приборов :

  • жидкостные, действие которых основано на уравновешивании атмосферного давления весом столба жидкости;

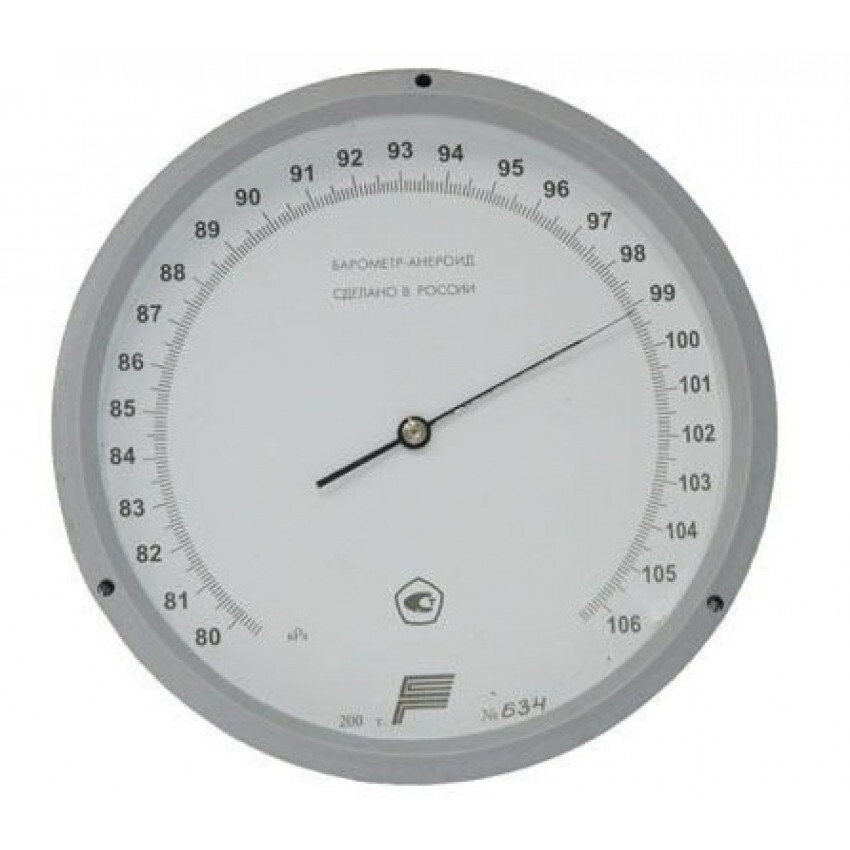

  • деформационные, принцип действия которых основан на упругих деформациях мембранной коробки (барометр-анероид)

Приёмной частью анероида служит круглая металлическая коробка с гофрированными основаниями, внутри которой создано сильное разрежение. При повышении атмосферного давления коробка сжимается и тянет прикрепленную к ней пружину; при понижении давления пружина разгибается и верхнее основание коробки поднимается.

Перемещение конца пружины передаётся стрелке, перемещающейся по шкале. (В последних конструкциях вместо пружины применяют более упругие коробки.) К шкале прикреплен дугообразный термометр, который служит для внесения поправки в показания  прибора на температуру.

Для получения истинного значения давления полученные показания нуждаются в поправках, которые определяются сравнением с ртутным барометром.

Виды поправок:

  • на шкалу — зависит от того, что прибор неодинаково реагирует на изменение давления в различных участках шкалы;
  • на температуру — обусловлена зависимостью упругих свойств анероидной коробки и пружины от температуры;
  • добавочная, обусловленная изменением упругих свойств коробки и пружины со временем.

Погрешность измерений анероида составляет 1—2 мбар. Вследствие своей портативности приборы широко применяются в экспедициях, а также как высотомеры. В последнем случае шкалу А. градуируют в метрах (м).

Наиболее точными стандартными приборами являются ртутные приборы.

Ртуть благодаря большой плотности позволяет получить сравнительно небольшой столб жидкости, удобный для измерения. Ртутные барометры представляют собой два сообщающихся сосуда, наполненных рабочим телом; одним из них служит запаянная сверху стеклянная трубка длиной около 90 см, не содержащая воздуха. За меру атмосферного давления принимается давление столба ртути, выраженное в мм рт. ст. или в мбар.

Для определения атмосферного давления в показания барометра данного типа так же вводят поправки:

  • инструментальную, исключающую погрешности изготовления;
  • поправку для приведения показания к 0°С, т.к. показания зависят от температуры (с изменением температуры меняется плотность ртути и линейные размеры деталей барометра);
  • поправку для приведения показаний к нормальному ускорению свободного падения (gn = 9,80665 м/ сек2), она обусловлена тем, что показания ртутных приборов зависят от географической широты и высоты над уровнем моря места наблюдений.

В зависимости от формы сообщающихся сосудов модели барометров данной группы подразделяют на 3 основных типа:

  • чашечные,
  • сифонные
  • сифонно-чашечные. (на практике чаще применяются чашечные и сифонно-чашечные)

В качестве контрольного применяется сифонно-чашечный барометр.  Он состоит из двух трубок, опущенных в барометрическую чашу. Одна из трубок закрыта, а другая сообщается с атмосферой.

При измерении давления винтом поднимают дно чашки, подводя мениск в открытом колене к нулю шкалы, а затем отсчитывают положение мениска в закрытом колене.

Давление определяют по разности уровней ртути в обоих коленах. Предел измерения этого прибора составляет 880—1090 мбар, точность отсчёта 0,05 мбар.

Все ртутные барометры — абсолютные приборы, т.к. по их показаниям непосредственно измеряют атмосферное давление.
