ГР-16 - Батометр-бутылка
Главная / Каталог / Гидрометеорология / Батометры - пробоотборники воды / ГР-16 - Батометр-бутылкаГР-16 - Батометр-бутылка ТУ 25-04-1741-71
ЦЕНА 31200.00 руб./шт с НДС
|
|
Батометр-бутылка ГР-16 предназначен для взятия проб воды со взвешенными наносами при длительном наполнении.
Батометр ГР-16 пригоден для взятия проб воды со взвешенными наносами с глубин потока до 4 м, как в отдельных точках, так и интеграционным способом.
Заполнение бутылки происходит при постоянном гидростатическом напоре, обусловленном разностью высот (примерно 4 см) внешних концов водозаборной и воздухоотводной трубок.
Работа батометром-бутылкой ГР-16 проводится с лодки, катера, понтона или с мостовых переходов.
|
- простота и удобство в эксплуатации;
- компактные габаритные размеры;
- доступная цена.
|
Объем емкости (бутылки), л |
1 |
Глубина взятия проб интеграционным способом при скоростях течения до 1 м/с, м |
от 1,0 до 3,5 |
Глубина взятия проб точечным способом при скоростях течения до 1,5 м/с, м |
0,5 - 1,5 |
Габаритные размеры батометра ГР-16, мм |
790 Х 110 Х 140 |
Масса, кг |
5 |
|

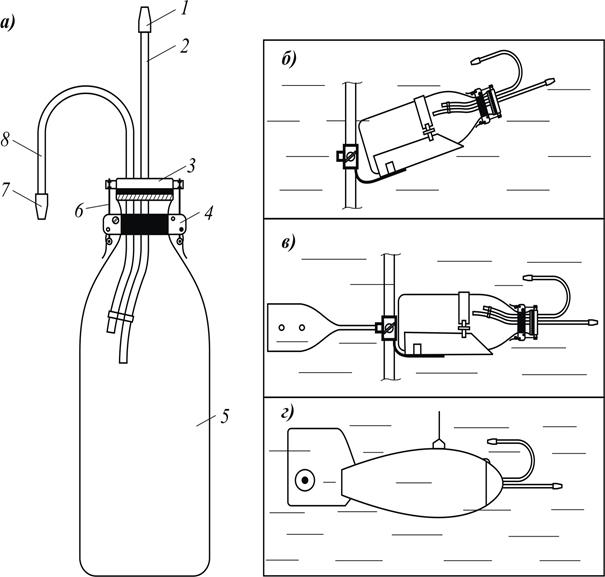

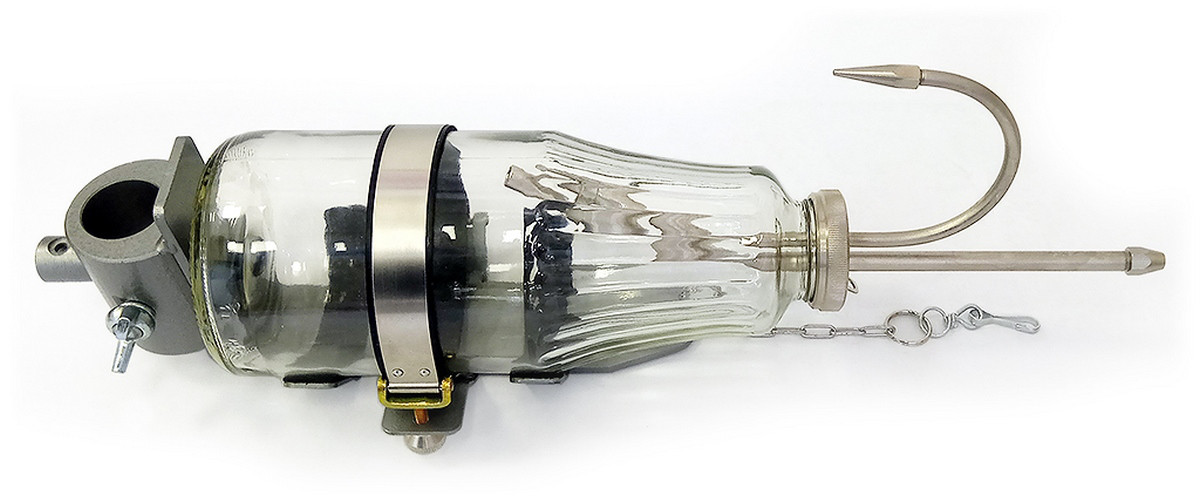

- Батометр ГР-16 представляет собой стеклянную литровую бутылку с металлической головкой, через которую проходят заборная и воздухоотводная трубки.

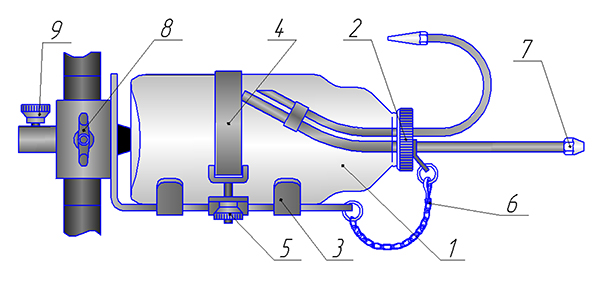

- Конструктивно батометр-бутылка ГР-16 состоит из однолитровой стеклянной бутылки 1, головки с трубками 2, обоймы (корпуса) 3 и хвостового оперения.
- Головка 2 представляет собой пробку, через которую проходят заборная трубка и трубка для отвода воздуха. На концы трубок навинчиваются насадки 7.
- В комплекте имеются две заборные насадки Ø 6 и 4 мм, и три воздухоотводные насадки Ø 1,5; 2 и 4 мм. Головка навинчивается на резьбовую часть горлышка бутылки.
- Обойма (корпус) 3 служит для соединения всех частей прибора в одно целое, а также крепления прибора на штанге.
- Бутылка фиксируется в обойме обжимной лентой 4, натяг которой осуществляется гайкой 5.
- Во избежание потери Батометра-бутылки, или головки (если бутылка разбилась), корпус соединяется с головкой цепочкой с карабином 6.

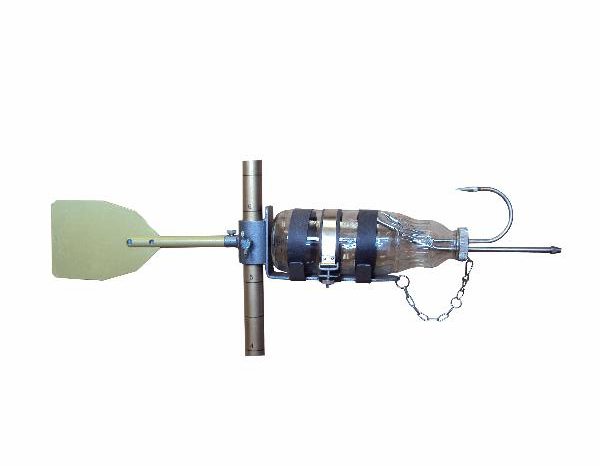

- Хвостовое оперение служит для придания прибору правильного положения в потоке и крепится к задней втулке обоймы винтом 9.
На штанге прибор крепится с помощью винта-барашка 8. - Перед началом работы батометр-бутылка ГР-16 крепится винтом на нужной отметке штанги ГР-56, (ГР-56М).
- Бутылка поворачивается и фиксируется в обойме так, чтобы трубки располагались в одной вертикальной плоскости. Прибор ориентируется в потоке по визиру-указателю на штанге так, чтобы водозаборная трубка располагалась против течения. Начало и непрерывность наполнения батометра контролируется выходом на поверхность непрерывного потока пузырьков воздуха.
- Пробы воды могут браться как интеграционным способом по глубине потока, так и взятием проб в отдельных точках (для глубин не более 1,5м).
Соответствие диаметров насадок скорости течения потока :
- Скорость течения, м/сек ....................... ≤ 1 1-2 ≥2
- Диаметр отверстия насадки, мм
- На водозаборной трубке ............................ 6 4 4
- На воздухоотводной трубке ..................... 1,5 2 4
- При интеграционном способе взятия проб прибор опускается по вертикали от поверхности до дна и поднимается непрерывным перемещением с возможно малой и равномерной скоростью.
- Наполнение емкости должно происходить непрерывно по всему пути. Контролем последнего служит объем взятой пробы. Он должен быть несколько меньше полной емкости бутылки.
|
|
- После извлечения из воды бутылка вынимается из обоймы, проба энергично взбалтывается вращательным движением вокруг оси бутылки. Затем отвинчивается головка и бутылка быстро опрокидывается в большую воронку, через которую проба переливается в емкость.
- Образование в бутылке вихревого тока способствует быстрому и полному удалению из нее воды с наносами.
- После этого батометр ГР-16 собирается и снова готов к работе. Перед опусканием его в воду необходимо продуть воздухоотводную трубку для удаления капель воды, создающих пробку.
- После окончания работы прибор разбирается, его части вытираются сухой тряпкой, бутылка ополаскивается чистой водой и просушивается.
ХРАНЕНИЕ
- Батометр-бутылка ГР-16 может храниться в складском помещении при отсутствии паров кислот и других едких летучих веществ. При длительном хранении все неокрашенные части прибора необходимо покрыть тонким слоем бескислотной смазки.
ТРАНСПОРТИРОВКА
- Батометры ГР-16 могут транспортироваться любым транспортом в таре, исключающей его механические повреждения.
|
Наименование |
Кол-во |
Батометр-бутылка ГР-16 |
1 |
Головка с трубками |
1 |
Обойма (корпус) |
1 |
Хвостовое оперение | 1 |
Насадки сменные | 3 |
Визир-указатель | 1 |
Руководство по эксплуатации | 1 |
|
- Изготовитель гарантирует соответствие выпускаемых батометров ГР-16 всем требованиям технических условий при соблюдении потребителем условий эксплуатации, транспортирования и хранения, регламентированых заводом-изготовителем.
- Гарантийный срок эксплуатации батометра-бутылки ГР-16 - 18 месяцев с момента отгрузки.
Информация о сроках изготовления и готовности к отгрузке предоставляется по запросу.
Поставки по РФ - в любой регион.
