ДАК-100, -250, -400  - Дночерпатели автоматические коробчатые

Назначение

Дночерпатель автоматический коробчатого типа ДАК-100 (-250; -400) предназначен для взятия донных проб в пресноводных водоемах на грунтах различной плотности с любых плавсредств.

  • ДАК-100. Площадь пробы грунта 1/100 м2. Вес 7 кг.
  • ДАК-250. Площадь пробы грунта 1/40 м2. Вес 9 кг.
  • ДАК-400. Площадь пробы грунта 1/25 м2. Вес 12,5 кг.


  • ДОСТОИНСТВА АВТОМАТИЧЕСКИХ КОРОБЧАТЫХ ДНОЧЕРАТЕЛНЙ ДАК-100; -250; -400 :

  • простота и удобство в эксплуатации;
  • высокая механическая прочность и надёжность констукции;
  • доступная цена.




  • УСТРОЙСТВО, РАБОТА, ПРИНЦИП ДЕЙСТВИЯ ДНОЧЕРАТЕЛЕЙ ДАК-100; -250; -400 :

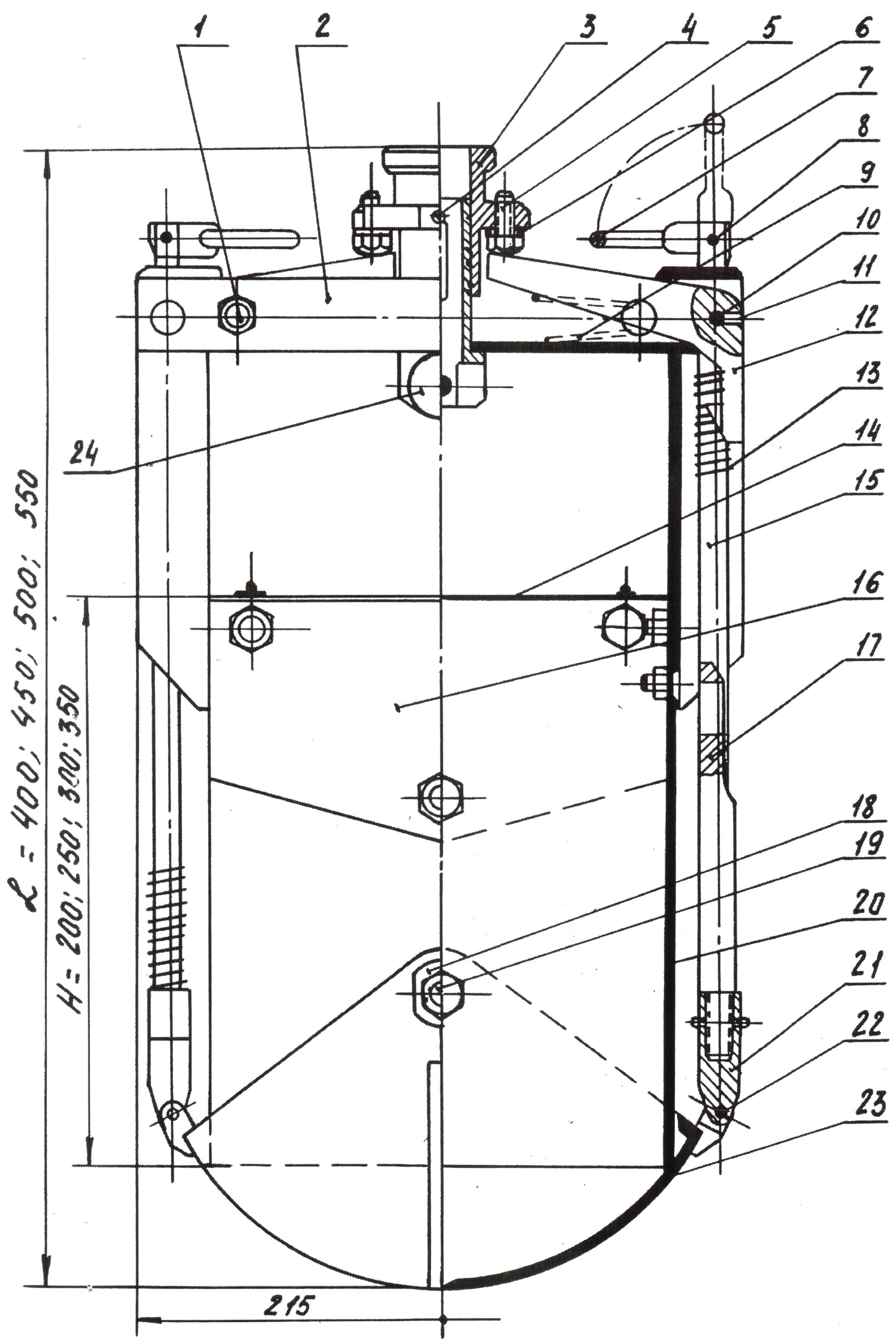

  • В нижней части коробки 20 на резьбовых втулках 18 установлены подвижно две челюсти 23. Втулки 18 в свою очередь крепятся к коробке болтами 19.
  • В верхней части коробки 20 крепятся болтами грузы 16, вес которых подбирается опытным путем в зависимости от плотности грунта; скоба 2 и крышки 14 на петлях.
  • В верхней части скобы 2 на подвижных осях 10 установлены крючки 12, которые закреплены на осях винтами 11.Крючки подпружинены пружинами крушения 9, которые установлены на колонках 1.
  • На направляющей скобы 2 подвижно установлен боек 3, который фиксируется от поворота винтами 4. В вьIcтyпax бойка установлены болты 5 с регулировочными шайбами 6.
  • В нижней части направляющей установлен винт 24 для подвески прибора к тросу.
  • К кронштейнам челюстей 23 подвижно на осях крепятся стойки 21.
  • В стойках установлены штоки 15 и серьги 17. На штоках 15 установлены пружины 13 , а в верхней части на осях 8 подвижно установлены рукоятки взвода 7.
  • Перед работой с дночерпателем петля троса пропускается в отверстие бойка 3, направляющей скобы 2 и крепится винтом 24.
  • Последовательно, удерживая дночерпатель ДАК за скобу, рукоятками взвода 7 открывают челюсти 23, серьги 17 своими упорами зацепляются за выступы крючков 12 , пружины 13 сжимаются.
  • Прибор готов к опусканию за пробой. Быстро опуская прибор на тросе, погружают его в грунт и опускают посыльный груз.
  • От удара посыльного груза боёк 3  болтами  5 открывает крючки 12 и освобождает серьги 17. Челюсти 23 под действием пружин 13, подрезая грунт, схлапываются.
  • Дночерпатель поднимается наверх, челюсти за рукоятки 7 открываются, проба вываливается для дальнейшей обработки в соответствующую емкость.





  • ИНСТРУКЦИЯ ПРИ РАБОТЕ С АВТОМАТИЧЕСКИМ КОРОБЧАТЫМИ ДНОЧЕРПАТЕЛЯМИ ДАК-100; -250; -400

  1. Для работы допускаются лица, прошедшие инструктаж по технике безопасности.
  2. Перед открыванием челюстей дночерпателя ДАК посыльный груз должен быть снят с бойка.
  3. При заряжении (открывании челюстей) прибор отвести от себя в сторону воизбежания получения травмы.
  4. Не производить никаких работ с дночерпателем ДАК при открытых челюстях.
  5. При освобождении прибора от грунта, его опустить в воду за борт, прополаскать за трос и в воде схлопнуть ковши от посыльного груза.
  6. В ночное время место работы должно быть освещено.





  • РЕКОМЕНДАЦИИ ПО УПАКОВКЕ, ХРАНЕНИЮ, ТРАНСПОРТИРОВКЕ ДНОЧЕРПАТЕЛЕЙ ДАК-100; -250; -400 :

Упаковка :

  • Автоматические коробчатые дночерпатели ДАК упаковывается в индивидуальную транспортную тару.
  • В каждую тару вкладывается упаковочный лист и паспорт (руководство по эксплуатации).


ХРАНЕНИЕ

  • Дночерпатель ДАК должен хранится в сухом месте с закрытыми челюстями.


ТРАНСПОРТИРОВКА

  • Транспортирование упакованных автоматических коробчатых дночерпателей ДАК-100; -250; -400 разрешается всеми видами транспорта в крытых транспортных средствах в таре, исключающей его механические повреждения.




  • КОМПЛЕКТ ПОСТАВКИ

Наименование (маркировка)

Кол-во

Дночерпатель автоматический коробчатый ДАК-100; -250; -400

1

Руководство по эксплуатации (паспорт)

1






Прайс-лист (цены)

Маркировка (модель) Цена с НДС р/шт.
ДАК-100 - Дночерпатель автоматический коробчатый 85200.00
ДАК-250 - Дночерпатель автоматический коробчатый 87600.00
ДАК-400 - Дночерпатель автоматический коробчатый 93600.00



  • Информация о сроках изготовления и готовности к отгрузке или наличии на складе - по запросу.
  • В зависимости от объема заказа возможно предоставление скидки от действующей цены.
  • Бесплатная доставка до филиалов ТК в г. Екатеринбурге при отгрузке иногородним Заказчикам.
  • Поставка по России - в любой регион.
  • Поддерживаем полные заводские гарантии производителя.
