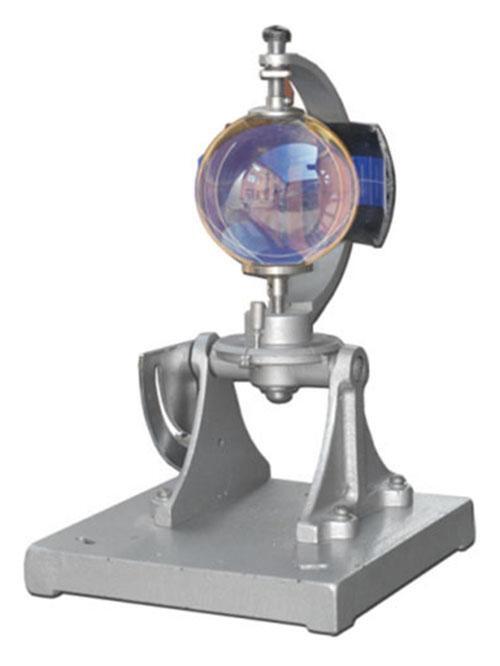

Гелиограф универсальный ГУ-1

Основные технические характеристики гелиографа ГУ-1 :

• Диаметр шара, мм …………………………………..............…96,00 ± 0,13
• Диапазон шкалы широт …………………………….............…от 0° до 90°
• Цена деления шкалы широт ………………………….................…………1°
• Габаритные размеры, мм, не более ………………..200х200х310
• Вес кг: нетто/брутто ………………………………...................…………4/8.5

Устройство, работа, принцип действия гелиографа ГУ-1 :

• Принцип действия гелиографа ГУ-1 основан на прожигании картонной ленты солнечными лучами, собранными стеклянным шаром.
• Стеклянный шар 1 укреплён посредством двух шайб 2 и 3 и винта 4 в дугообразном корпусе прибора 5.
• К корпусу гелиографа ГУ-1 прикреплена сферическая чашка 6 для установки лент и установочный лимб 7. Корпус прибора вместе с лимбом 7 и шаром может вращаться вокруг вертикальной оси.
• Лимб 7 лежит на другом лимбе 8 с цапфами, который на стойках 9 укреплён на основании 10. К цапфе лимба прикреплена шкала высот 11.
• Лимб 8 вместе со шкалой может вращаться вокруг горизонтальной оси. На основании неподвижно укреплён указатель широт 12.
• Чашка 6 имеет три пары пазов для установки лент. При установке лент пазы выбираются в зависимости от времени года (т. е. от склонения солнца): летом нижние, зимой верхние, весной и осенью средние.
• Расстояние от чашки до шара и кривизна её выбраны так, чтобы поверхность чашки была концентрична поверхности шара и чтобы ленты, вставленные в чашку, находились бы от шара на расстоянии, равном его фокусному расстоянию.
• Летние и зимние ленты изогнутые, весенние и зимние прямые. На лентах нанесены деления, соответствующие целому часу и получасу.
• С внутренней стороны чашки посередине проведена черта (полуденная). Лента вкладывается так, чтобы с этой чертой совпадало среднее деление ленты.
• Положение ленты закрепляется посредством штифта с иглой 13, прикреплённого к корпусу на цепочке. При правильной установке ленты прокол приходится на второе деление от середины ленты.

Комплект поставки гелиографа ГУ-1 :

1. Паспорт 1
2. Гелиограф ГУ-1 1
3. Комплект лент (годовой запас) 1
4. ЛМ-13 192
5. ЛМ-12 192
6. Шурупы 56х70 3
7. Шило 50х3 1

ПОДГОТОВКА ГЕЛИОГРАФА ГУ-1 К РАБОТЕ

• Для установки гелиографа ГУ-1 по широте ослабляется стопорный винт 14 и корпус гелиографа вращается вокруг горизонтальной оси до тех пор, пока против индекса на указателе 12 не установится соответствующее деления шкалы широт.
• Это положение закрепляется стопорным винтом 14. Чашку с лентами можно устанавливать в четыре разных положения, обозначенных на лимбе 7 буквами А, Б, В и Г.
• Для этого вынимают штифт 16 и вращают чашку до тех пор пока индекс соответствующей буквы не установится против индекса, нанесённого на указателе лимба 15. Положение чашки фиксируется штифтом 16, который через отверстие лимба 7 вставляется в одно из четырёх отверстий имеющихся в нижнем лимбе 8.
• В зависимости от продолжительности дня чашка в течение суток устанавливается в одно (Б), два (А, В), или три (А, Г, В) положения.

ПОВЕРКА ГЕЛОГРАФА ГУ-1

• При поверке гелиографа производится его внешний осмотр. Кроме того проверяют правильность крепления чашки и индекса шкалы широт и правильность установки шара относительно чашки (центровка).
• Поверка гелиографа ГУ-1 производится на солнце.
• Универсальный гелиограф можно поверять также в лабораторных условиях.

Внешний осмотр прибора :

При осмотре универсального гелиографа ГУ-1 к нему должны быть предъявлены следующие требования.

• Прибор на шлифованной горизонтальной доске должен устанавливается без качаний.
• При отпущенном стопорном винте 14 корпус гелиографа ГУ-1 должен плавно поворачиваться вокруг горизонтальной оси. Стопорный винт должен надёжно закреплять корпус в любом положении.
• Корпус гелиографа ГУ-1 вместе с верхним лимбом 7 должен плавно вращаться вокруг вертикальной оси. Штифт 16 должен свободно входить через отверстие в лимбе 7 в каждое из четырёх отверстий в лимбе 8 и надёжно, без качки закреплять прибор в любом из четырёх положений.
• Пазы для лент должны иметь гладкую поверхность. Ленты должны входить в них свободно, без заеданий.
• Полуденная линия, нанесённая на внутренней поверхности чашки, должна находиться в вертикальной плоскости. Для проверки в чашку вставляют весенне-осеннюю ленту и полуденная линия на ленте сверху и снизу должна являться продолжением линии нанесённой на чашке.
• Штифт с иглой для фиксации ленты должен с небольшим трением входить в отверстия чашке и надёжно в них удерживаться. Штифт должен быть на цепочке.
• Шар не должен иметь сколов, трещин, свилей, скопления пузырьков и других технических дефектов. Диаметр шара должен быть равен 94-96мм.

• Универсальный гелиограф ГУ-1 поверяется на открытом месте в ясные солнечные дни, на предварительно выверенной площадке и ориентируют весь прибор по меридиану. Для этого в приборзакладывается лента соответствующая времени года.
• Гелиограф устанавливают устанавливают по широте места. В момент истинного полдня, поворачивают весь прибор вместе с основанием, добиваются такого положения прибора, что бы изображение солнца оказалось на полуденном делении ленты.
• Правильность крепления чашки и правильность центровки шара проверяют в последующий ясный день. Для этого в гелиограф ГУ-1 вставляют соответствующую данному времени года ленту и укрепляют её штифтом. Ввиду того что края лент обрезаны не всегда аккуратно, следует, после того как лента вложена в паз чашки, провести остро заточенным карандашом вдоль обоих пазов линию.
• Далее устанавливают чашку гелиографа ГУ-1 на широту данного места.
• Весь прибор ориентируют по меридиану и закрывают чехлом из фанеры с тем, чтобы начать проверку с утра.
• Не позднее 7 часов утра чехол снимают и оставляют гелиограф ГУ-1 работать на солнце. Далее производят затенение прибора, закрывая его футляром точно за 15 мин. До 9, 12 и 15 часов истинного солнечного времени, и открывают ровно в 9, 12 и 15.
• Гелиограф ГУ-1 снимают не ранее 17 часов, вынимают отработанную ленту и приступают к оценке качества прибора.
• Все изменения, произведенные в установке и ориентировке прибора, а также все замечания и недочеты следует регистрировать в журнале станции на первой странице наблюдательской книжки и в таблице те случаи, когда не было облаков в стороне солнца при восходе и закате. Эти данные необходимы для контроля правильности установки гелиографа ГУ-1, а также для вывода поправок при обработке записей.
• Полоса прожига должна идти параллельно карандашной линии Разрывы полосы прожига получающиеся вследствие затенения прибора, должны соответствовать продолжительности затенения
  прибора или отличаться от него в пределах допуска.
• Не параллельность линий прожига указывает на то, что чашка укреплена косо. Несовпадение разрывов полосы прожига с временем затенения указывает на неправильную центровку шара.

ХРАНЕНИЕ ГЕЛИОГРАФОВ ГУ-1

Гелиограф универсальный ГУ-1 хранят в сухом проветриваемом помещении при отсутствии паров кислот и других едких летучих веществ, вызывающих коррозию металла.

ГАРАНТИИ ПРОИЗВОДИТЕЛЯ

Гарантийный срок эксплуатации, на гелиограф ГУ-1, установленный изготовителем, составляет 2 года со дня ввода прибора в эксплуатацию при соблюдении правил и условий эксплуатации, хранения, транспортирования потребителем.
