Груз гидрометрический рыбовидный ПИ 1-I

Главная / Каталог / Гидрометеорология / Груз гидрометрический рыбовидный ПИ 1-I

Груз гидрометрический рыбовидный ПИ 1-I ТУ 25-04-17-85-76


Назначение

Груз гидрометрический с донным и поверхностным контактом, предназначен для уменьшения отклонения троса от вертикали при определении расходов воды и проведении других гидрометрических работ.

Технические характеристики ПИ-1 :

  • Габаритные размеры ПИ 1-I

  • Длина общая мм 1510

  • Длина корпуса мм 560

  • Масса гидрометрического груза кг 75

  • Масса в упаковке кг 93

Устройство и принцип работы работы :

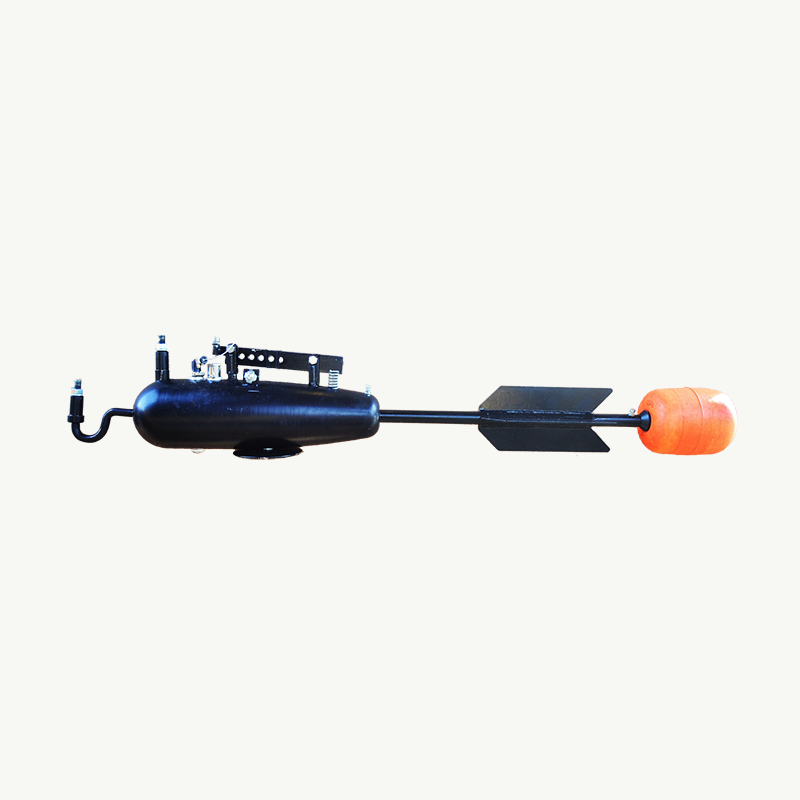

Гидрометрический груз ПИ 1 состоит тела груза, поддона, делителя тока, поверхностного контакта, донного контакта, хвостового оперения с пенопластовым поплавком, стабилизатором горизонтального положения груза.

При соприкосновении гидрометрического груза с дном водоема, ослабевает трос. закрепленного на коромысле корпуса, возвратная пружина возвращает коромысло в исходное положение с встроенным постоянным магнитом в коромысле к делителю в котором установлен геркон (норм. разомкнутый контакт) Электрическая цепь замыкается.

При подъеме гидрометрического груза ПИ-1, коромысло с магнитом уходит вверх, контакт геркона размыкает цепь донного контакта. На корпусе груза в нижней его части установлен поверхностный контакт, при
вхождении в воду цепь замыкается (см. эл. Схему).

примечание :

Электрическая схема изделия собрана, испытана на герметичность, делитель залит эпоксидной смолой и соединяется цельными не разборным соединением, все контакты герметичны, при подключении токоведущей жилы троса, плотно затягивайте хомуты на резиновом колпачке посадочного места и на выходе из него. (допускается заполнение колпачка внутри герметичной сантехпастой). Подключение вертушки к делителю обозначено буквой "В", нанесенной на корпус груза. Работы с данным оборудованием описаны более подробно в РД Росгидромета.

Гарантиии производителя :

Изготовитель гарантирует надежную работу гидрометрического рыбовидного груза ПИ 1-I в течение 2-х лет при условии соблюдения правил эксплуатации, хранения и транспортировки.


Цены

Наименование (маркировка) Цена с НДС р/шт
Груз гидрометрический рыбовидный ПИ-I-III 25 кг 44400.00
Груз гидрометрический рыбовидный ПИ-I-III 50 кг 51000.00


Поставка по РФ - в любой регион.
