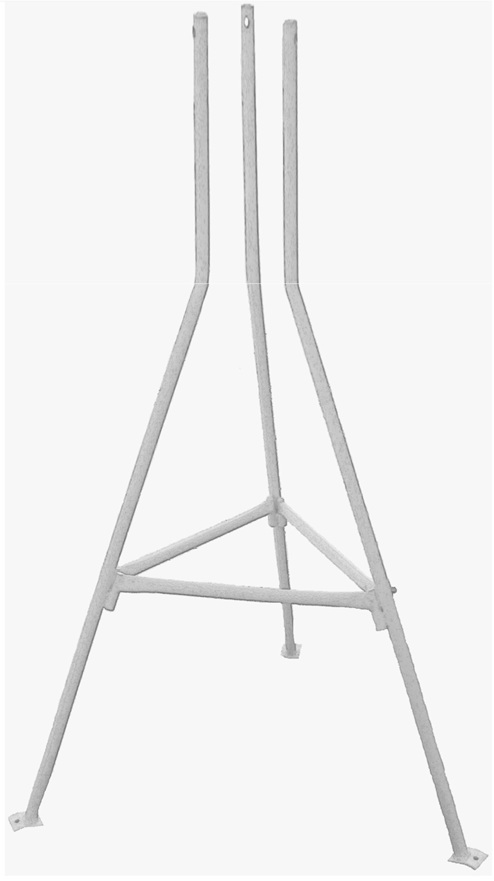

Подставка-тренога под осадкомер Третьякова О-1 металлическая с анкерами

Назначение

Подставка используется в качестве основания для установки на ней осадкомера Третьякова О-1.

Конструктивно она состоит из трех отдельных стоек длинной 1585 мм изготовленных из стальных труб наружный диаметр 28 мм. На нижнем конце стойки приварена прямоугольная площадка с отверстием под крепление к анкеру, забиваемого в землю в последствии соединяется болтом и гайкой М8. На верхнем конце стоек сделаны 2 отверстия для крепления короны осадкомера, посредине приварены 2 втулки под крепление горизонтальных перемычек.

На концах перемычек, под соответствующим углом приварены по паре направляющих «пальцев» имеющих меньший диаметр, чем у втулки, в результате соединения втулки стоек из пальцев горизонтальных перемычек, получается крепежное соединение подставки под осадкомер.


Комплект поставки

Наименование кол. шт.
1 Стойки длинной 1585 мм. 3
2 Перемычки длиной 500 мм. 3
3 Анкера длиной 500 мм. 3
4 Комплект метизов:
Болт М8×50
Гайка М8
9
9


Рекомендации по сборке

Взять стойку, вставить сверху вниз 2 перемычки, добавить к данному узлу следующую стойку, вставить в свободную втулку палец следующей перемычки, добавить следующую стойку, добавить следующую стойку, замкнув между собой треугольник из горизонтальных перемычек и вертикальных стоек, при помощи молотка и деревянного бруска, осадить пальцы перемычек в посадочные места втулок не нарушив лакокрасочное покрытие, данное соединение получается жестким и при дальнейшей сборки и установки короны осадкомера к креплению подставки с осадкомером  к анкерам забиваемым в землю по очередно становится неразъемной конструкцией.

Обращаем внимание, после того как собрали подставку, необходимо приступить к сборке осадкомера и установить его на подставку.

Затем собранную конструкцию из подставки и осадкомера в вертикальном положении надо установить на метеоплощадке, забив 1 анкер в землю так, чтобы он торчал из земли на 70-80 мм поставить одну из стоек собранной конструкции и наживить болтами и гайками. После к остальным стойкам поднести анкера и забить в любой последовательности (разметив, можно сместить конструкцию в сторону и забить анкера) следующим этапом Вы должны установить конструкцию осадкомера на анкера, закрепить болтами и добить через деревянный брусок по анкерам, чтобы ветровая защита была в горизонтальном положении по соотношению с землей.


Гарантии производителя

Гарантийный срок эксплуатации составляет 18 месяцев со дня ввода изделия в эксплуатацию.

Гарантийный срок хри анения — 12 месяцев со дня изготовления.


Информация о цене и сроках отгрузки предоставляется по запросу.

Поставка по России - в любой регион.
