ГМ-3М - Рейки водомерные морские стационарные ТСГР.401251.001.ТУ





НАЗНАЧЕНИЕ

Рейка водомерная морская стационарная ГМ-3М –2, -4, -6, -8 предназначена для измерения высоты уровня воды в прибрежной зоне морей, океанов, в морских устьях рек, на реках, озерах и водохранилищах при стационарных наблюдениях.


ДОСТОИНСТВА ВОДОМЕРНЫХ МОРСКИХ СТАЦИОНАРНЫХ РЕЕК ГМ-3М :

  • простота и надёжность конструкции;
  • высокая механическая прочность изделия;
  • удобство в эксплуатации;
  • компактные габаритные размеры;
  • доступная цена.

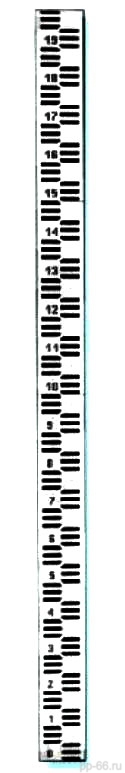

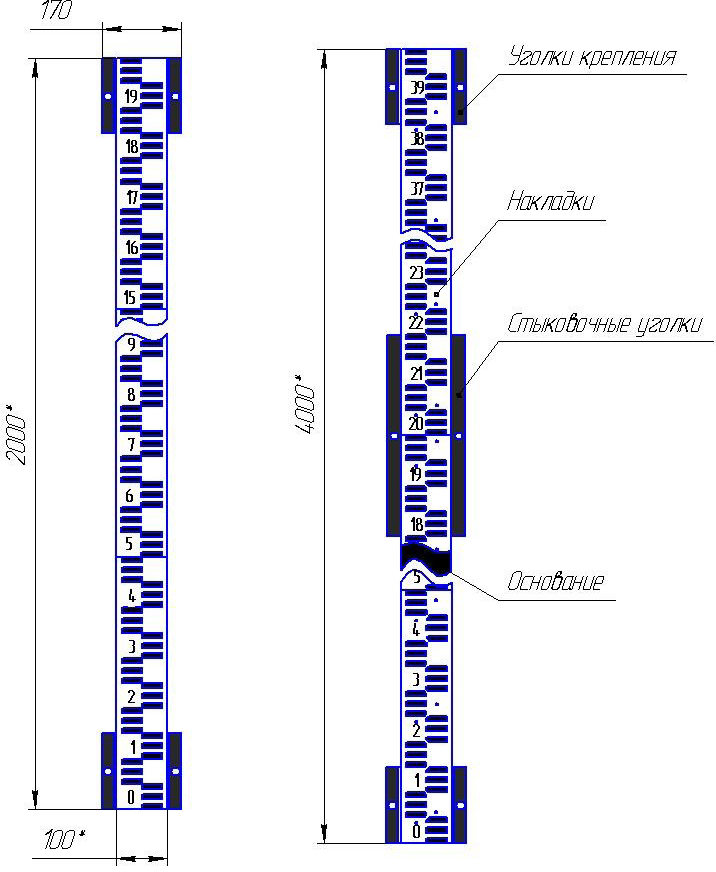

УСТРОЙСТВО, КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ РЕЙКИ МОРСКОЙ ВОДОМЕРНОЙ СТАЦИОНАРНОЙ ГМ-3М :

  • Конструктивно изделие состоит из отдельных секций длинной по 2 метра. Основанием каждой секции служит стальной швеллер (№10).
  • Основание окрашивается в черный цвет. На швеллер крепятся накладки, выполненные из листовой нержавеющей стали в виде трафарета со шкалой и дециметровой оцифровкой.
  • Секции соединяются между собой стыковочными уголками, которые служат также для крепления реек к несущей поверхности.
  • Принцип измерения уровня воды с помощью реек ГМ-3М основывается на снятии показаний значений заглубления реек в воду по их шкалам.



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОДОМЕРНОЙ МОРСКОЙ СТАЦИОНАРНОЙ РЕЙКИ ГМ-3М :

Условное

обозначение рейки

Пределы

измерения, см

Цена деления

шкалы, см

Габаритные

размеры, см

Масса кг

не более

Допускаемые отклонения общей длины шкалы

Расстояния между любыми двумя не соседними делениями в пределах любых десяти делений  Расстояния между двумя любыми соседними делениями

Материал,

ГОСТ

РГ.ГМП.ГМ-3М-2

0-200

1

17*5,5*200

25

+2,5  +1,5  +1,0

Швеллер стальной № 10 по ГОСТ 8240. Лист 12Х18Н10Т ГОСТ 5632

РГ.ГМП.ГМ-3М-4

0-400

1

17*5,5*400

50

+5,0   +1,5  +1,0

РГ.ГМП.ГМ-3М-6

0-600

1

17*5,5*600

75

+7,5   +1,5  +1,0

РГ.ГМП.ГМ-3М-8

0-800

1

17*5,5*800

100

+10,0   +1,5  +1,0

Пределы измерений, м

2; 4; 6; 8

Цена деления, см

1.0

Климатическое исполнение по ГОСТ 15150

УХЛ1.1

Рабочие климатические условия эксплуатации  морских стационарных реек ГМ-3М :

температура воздуха, ºС

-40...+50

относительная влажность воздуха при температуре + 25 ºС, %

до 100

Виброустойчивость

до 30 (мс) при частоте ударов от 80 до 120 в минуту

Межповерочный интервал, лет

2

Гарантийный срок, лет

2

Срок службы рейки ГМ-3М не менее, лет

6

 КОМПЛЕКТ ПОСТАВКИ

Наименование

Кол-во

Рейка водомерная стационарная морская ГМ-3М

1

Руководство по эксплуатации

1

Методика поверки (по требованию заказчика)

1



 ПОВЕРКА МОРСКИХ СТАЦИОНАРНЫХ РЕЕК ГМ-3М

  • Моские рейки ГМ-3М подвергаются первичной и периодической поверке в соответствии с требованиями документа: «Рейки гидрометрические РГ. Методика поверки.437-155-2018МП».
  • Знак утверждения типа наносится методом металлографии у верхнего торца на свободном от шкалы месте и типографским способом на титульный лист руководства по эксплуатации.
  • Межповерочный интервал: 2 года


Основные средства поверки :

  • рулетка измерительная металлическая Р20УЗК, КТ 3, (регистрационный № 35280-07);
  • плита поверочная 2500х1600 м, КТ 2, (регистрационный № 11605-10);
  • гиря массой (2±0,1) кг, (регистрационный № 52768-13);
  • линейка контрольная рабочая КЛ, (регистрационный № 1514-61);
  • меры длины концевые плоскопараллельные 2,6; 2,1 и 1,6 мм, КТ 3, (регистрационный № 38376-13);
  • линейка измерительная металлическая, 0-500 мм, ПГ ±0,15 мм, (регистрационный 2048-05);
  • угольник поверочный 90° УШ-250, КТ 2, (регистрационный № 666-10).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

  • Знак поверки наносится на свидетельство о поверке в виде наклейки.
  • Сведения о методиках (методах) измерений приведены в эксплуатационной документации.
  • Нормативные и технические документы, устанавливающие требования к рейкам гидро-метрическим РГ ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1х10-9 ÷ 50 м и длин волн в диапазоне 0,2 ÷ 50 мкм. ТСГР.401251.001ТУ Рейки гидрометрические РГ. Технические условия

МАРКИРОВКА МОРСКИХ ВОДОМЕРНЫХ СТАЦИОНАРНЫХ РЕЕК ГМ-3М :

На каждой рейке ГМ-3М у верхнего торца на свободном от шкалы месте должен быть нанесен Знак утверждения типа в соответствии с ПР 50.2.009 и прикреплена табличка размерами 20*40 мм по ГОСТ 12971 на которой указывается :

  • товарный знак предприятия-изготовителя (производителя);

  • условного обозначения рейки;
  • заводского номера;
  • года изготовления;
  • маркировка таблички выполняется методом фотопечати или гравировки.



 РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ МОРСКОЙ ВОДОМЕРНОЙ СТАЦИОНАРНОЙ РЕЙКИ ГМ-3М :

  • При подготовке реек для производства наблюдений проверяют надежность крепления к рейкам РГ.ГМП.ГМ-3М-2, -4, -6, -8 накладок.
  • Рейки, предназначенные для стационарных измерений уровня на объектах наблюдений, надежно крепят вертикально к сооружениям (опорам, сваям, устоям мостов и др.) с помощью шурупов или глухарей.
  • Рейки ГМ-3М-2, -4, -6, -8 должны иметь гладкую, без царапин и вмятин поверхность. Не допускается наличие коррозии.
  • При подготовке реек для производства наблюдений проверяют надежность крепления к рейкам ГМ-3М-2, -4, -6, -8 накладок.
  • Морские рейки ГМ-3, предназначенные для стационарных измерений уровня воды на объектах наблюдений, надежно крепят вертикально к сооружениям (опорам, сваям, устоям мостов и др.) с помощью шурупов или глухарей.

УПАКОВКА МОРСКОЙ СТАЦИОНАРНОЙ ВОДОМЕРНОЙ РЕЙКИ ГМ-3М

  • Перед упаковкой резьбовые отверстия и крепежные изделия должны быть подвергнуты консервации по варианту защиты В3-1 по ГОСТ 9.014 консервационным маслом К-17 по ГОСТ 10877.
  • Способ упаковки, подготовка к упаковке, транспортная тара, материалы, применяемые при упаковке реек ГМ-3М, порядок размещения, количество, масса и габаритные размеры грузовых мест должны соответствовать чертежам производителя.
  • Эксплуатационные документы, предварительно упакованные в чехол из полиэтиленовой пленки, должны быть уложены в транспортную тару.
  • Перед укладкой морской рейки ГМ-3М в транспортную тару рейки должны быть завернуты в водонепроницаемую бумагу.
  • В каждую транспортную тару должен быть вложен упаковочный лист, завернутый в полиэтиленовый мешок и содержащий следующие сведения:
    • наименование предприятия-изготовителя или его товарный знак;
    • наименование, условное обозначение и количество упакованных реек;
    • даты выпуска и упаковки;
    • подпись или штамп ответственного за упаковку.



ХРАНЕНИЕ МОРСКИХ ВОДОМЕРНЫХ РЕЕК ГМ-3М

  • Условия хранения реек должны соответствовать группе условий 1 по ГОСТ 15150. Допускается хранение реек в упакованном виде под навесом по группе условий 4 по ГОСТ 15150.
  •  В помещении должны отсутствовать пары кислот, щелочей и других едких веществ, вызывающих коррозию.



ТРАНСПОРТИРОВКА РЕЕК ГМ-3М

  • Транспортирование реек в транспортной таре может осуществляться всеми видами транспорта, обеспечивающими сохранность транспортной тары, без ограничения расстояния при условии соблюдения правил упаковки.
  • Условия транспортирования реек должны соответствовать группе условий 1 по ГОСТ 15150.


Утилизация

  • Морские стационарные водомерные рейки ГМ-3М не представляют опасности для жизни и здоровья людей и окружающей среды после окончания срока эксплуатации и не требуют особых способов утилизации.
  • Утилизация проводится согласно правилам, принятым в организации, эксплуатирующей рейки.


ГАРАНТИИ ПРОИЗВОДИТЕЛЯ

  • Изготовитель гарантирует соответствие стационарной водомерной морской рейки ГМ-3М требованиям технических условий ТУ ТСГР.401251.001.РЭ при соблюдении потребителем условий эксплуатации, транспортирования и хранения.
  • Гарантийный срок эксплуатации рейки - 18 месяцев с момента отгрузки.
  • Средний срок эксплуатации не менее 6-и лет.



  • Более подробная информация с описанием каждой модели морской стационарной рейки ГМ-3, ее цены, технических характеристик, условий эксплуатации, принципа действия, рекомендации по монтажу и установке, габаритных и присоединительных размеров, массы, руководств по эксплуатации, паспортов и сертификатов производителя представлена выше.
