Барограф метеорологический анероидный М-22АС (суточный), М-22АН - (Н-недельный)

1. Назначение

Метеорологический анероидный барограф М-22А предназначен для непрерывной регистрации во времени изменения атмосферного давления в наземных условиях.

Чувствительным элементом приборов является блок анероидных коробок.

2. Состав  и принцип действия :

Основан на свойстве анероидных коробок реагировать на изменение атмосферного давления изменением своих геометрических размеров по высоте за счет деформации мембран.

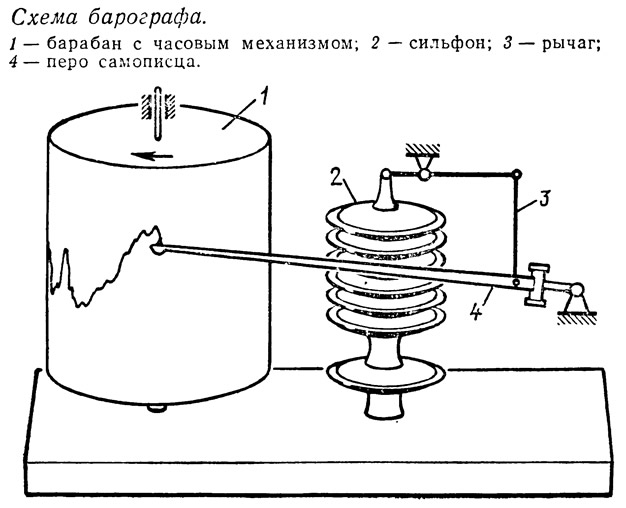

Барограф М-22-А состоит из следующих основных узлов:

  • приемник давления, представляющего собой комплект анероидных коробок,
  • температурный компенсатор,
  • передаточный механизм, содержащий систему рычагов с осями и тягами,
  • регистрирующая часть, включающая в себя стрелку с пером и барабан с часовым механизмом и корпуса.

Суммарная деформация мембран комплекта анероидных коробок, вызываемая изменением атмосферного давления, преобразуется при помощи передаточного механизма в перемещение стрелки с пером по диаграммному бланку, закрепленному на барабане с часовым механизмом.

Барографы изготавливаются двух типов:

  • М-22-АС с суточным заводом часового механизма (продолжительность одного оборота часового механизма 26 ч;)
  • М-22-АН с недельным заводом часового механизма (176 часов) .

Основные технические характеристики барометров М-22А :

1 Диапазон регистрации изменений

атмосферного давления, гПа

100 в пределах 780 - 1060

2 Основная погрешность барографов

при температуре плюс (20±5)°С при любом

изменении давления от среднего до крайних

значений диапазона, гПа

Не более ±1,5

3 Дополнительная погрешность барографов

при температуре отличной от 20°С, гПа/°С

Не более 0,1

4 Мгновенное значение суточного хода

часового механизма при температуре (20±5)°С

Не более ±5

5 Основная погрешность регистрации

времени при температуре (20±5)°С:

для барографа типа М-22АС за 24 ч, мин

для барографа типа М-22АН за 168 ч, мин





Не более ±10



Не более ±70

6 Дополнительная температурная

погрешность мгновенного значения

суточного хода, вызванная отклонением

температуры от 20  °С, с/ °С







  ±3, не более

7 Отклонение линии записи малого

горизонтального деления бланка

от дуговой линии бланка для барографа:

типа М-22АС

типа М-22АН







Не более 1/3

Не более 1/4

8 Ширина линии записи:

- при нормальных условиях, мм

- при отклонении от нормальных условий, мм



0,3  +0,1/-0,2



Не более 0,6

9 Габаритные размеры барографа, мм

Не более 130х245х180

10 Масса барографа, кг

Не более 2

11 Средняя наработка на отказ, ч

Не менее

12500

12 Средний срок службы, лет

Не менее 8

 Цена с НДС : 50740 руб.

Информация о сроках отгрузки предоставляется по запросу.

Отгрузка в любой регион России.
