ДСС-711-2С-М1 - Дифманометр самопишущий двухзаписной расходомер с электрическим приводом диаграммного диска

Главная / Каталог / Перепад, Расход, Уровень / Дифманометры (манометры дифференциальные) / ДСС-711-2С-М1 - Дифманометр самопишущий двухзаписной расходомер с электрическим приводом диаграммного диска

ДСС-711-2С-М1 -  Дифманометр самопишущий двухзаписной расходомер с электрическим приводом диаграммного диска и дополнительной записью избыточного давления

В качестве чувствительного элемента у приборов используется сильфонный блок, поэтому их называют сильфонными.

1. Назначение

ДСС-711-2С-М1 - манометр дифференциальный-расходомер предназначен для измерения расхода жидких и газообразных сред по методу переменного перепада давлений в стандартных сужающих устройствах.

2. Технические характеристики

1. Предельно допускаемые рабочие
избыточные давления, кгс/см2
63; 160; 250; 320
2. Верхние пределы измерений
манометрической части кгс/см2
6; 10; 16; 25; 40; 60; 100; 160 на избыточное давление до 63 и 160 кгс/см 2
16; 25; 40; 60; 100; 160; 250; 400 на избыточное давление до 250 и 320 кгс/см 2
3. Предельные номинальные перепады
давлений, кгс/см 2
0,063; 0,1; 0,16; 0,25; 0,4; 0,63; 1; 1,6; 2,5 – на избыточное давление до 63 и 160 кгс/см 2
0,4; 0,63; 1,6; 2,5; 4; 6,3 – на избыточное давление до 250 и 320 кгс/см 2
4. Классы точности
1; 1,5
5. Верхние пределы измерений
дифманометров-расходомеров
выбираются из ряда
А=а·10 n , где а – одно из чисел
ряда, n – целое (положительное или
отрицательное) число или нуль

1; 1,25; 1,6; 2; 2,5; 3,2; 4; 5; 6,3; 8
6. Время одного оборота диаграммы, ч
24
7. Питание от сети переменного тока:

- напряжение, В
220
- частота, Гц
50±1
8. Температура окружающей среды, °С
ДСС-711-2С-М1

–10…+50
9. Относительная влажность, %
до 80
10. Изготавливаются по
ТУ 25-7310.0063-2009
11. Код ОКП
42 1253

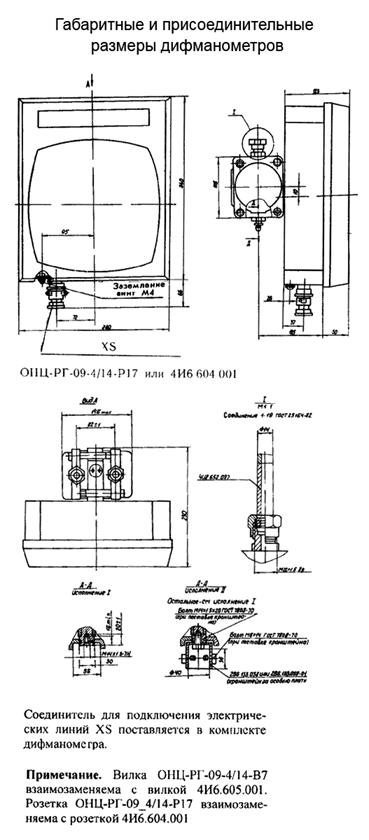

12. Габаритные размеры, мм:
дифманометров самопишущих

280х340х230
13. Масса, кг, не более
16

Диаграммные диски приборов - с квадратичной зависимостью – неравномерные.

Приборы имеют исполнение для АЭС.

 3. Образец заказа

При оформлении заявки на поставку, необходимо указать класс точности, предельный номинальный перепад давления, верхний предел измерения манометрической части, предельно допускаемое рабочее избыточное давление измеряемой среды , верхний предел измерения (шкалу) по расходу с указанием размерности(м.куб./час; т/час; л/час), наличие (отсутствие) комплекта монтажных частей КМЧ (вентильный блок, кронштейн).

Пример заказа:
Дифманометр-расходомер, класс точности 1, на предельный номинальный перепад 0,25 кгс/см2 , верхний предел измерения манометрической части 10 кгс/см.кв., рабочее избыточное давление 63 кгс/см2 , верхний предел измерений 250 м.куб./ч, с КМЧ:
ДСС-711-2С-М1-1-0,25 кгс/см2 -10кгс/см.кв.-63 кгс/см 2 –250 м.куб./ч ТУ 25-7310.0063-2009.

Вентильный блок

Кронштейн

При заказе дифманометра-расходомера, требующего расчета, Потребитель представляет “Номенклатуру исходных данных для расчета диафрагмы” (см. приложение № 2). Методика заполнения “Номенклатуры исходных данных для расчета диафрагмы” приведена в приложении №1.

4. Приложение 1

1. Заполнение и проверку исходных данных должны выполнять специалисты, знакомые с ГОСТ 8.563.1-97, 8.563.2-97.
При неправильном выборе типов дифманометра и диафрагмы, диаметра трубопровода и других исходных данных, измерение расхода может оказаться невозможным.
2. Исходные данные располагают в определенном порядке, предназначенном как для автоматизированного, так и ручного расчета.
Если заполнение какого-либо пункта исходных данных требует дополнительных пояснений, то в нем дается ссылка на соответствующий пункт настоящей методики заполнения.
Графу Т1 заполняют предприятия-изготовители.
3. Номер исходных данных указывают арабскими цифрами, без применения букв (число цифр ,„6).
4. П.З заполняют, если материал трубопровода имеется в приведенном ниже перечне, в этом случае п.27 — не заполняется. Если материал отсутствует в приведенном ниже перечне, то п.3 не заполняется, а заполняется п.27. K t ' - отношение внутреннего диаметра трубопровода при рабочей температуре к его диаметру при 20°С.

ПЕРЕЧЕНЬ МАРОК МАТЕРИАЛА:

Сталь 20, 12МХ, Х6СМ, 20М, 20Х23Н13, Х7СМ, 15ХМ, 36Х18Н25С2, 12X17, 15Х5М, 15М, 12Х18Н9Т, 14Х17Н2, бронза, чугун.
5. В п.4 указывают наименование среды, если она имеется в приведенном ниже перечне или “смесь газов” (кроме “воздуха” и “природного газа”), если все компоненты этой смеси имеются в указанном перечне. В этих случаях (кроме “природного газа”) пп. 19—23 не заполняют. Для “природного газа” не заполняют пп. 19, 21—23. Если в п.4 указано “смесь газов”, то в п.5 необходимо указать друг под другом наименование компонентов смеси, а в графе Т2 — объемные доли компонентов в соответствующей наименованию строке. Сумма объемных долей должна быть равна 100%. Для “природного газа” в п.5 заполняют данные только СО 2 и N 2 (если они отсутствуют, то в графе Т2 против наименования СО 2 и N 2 проставляют 0 %).
В случаях, когда среда или хотя бы один из компонентов смеси не указан в приведенном ниже перечне, а также, когда заказчик имеет достоверные данные по параметрам среды, указанным в пп.19—25, в п.4 указывают “жидкость” или “газ”, п.5 при этом не заполняют, а заполняют пп.21 и 22—для “жидкости” и пп. 19—21, 23 для “газа”,

ПЕРЕЧЕНЬ ИЗМЕРЯЕМЫХ СРЕД:

вода, азот, кислород, углекислый газ, этан, воздух, н-бутан. н-пентан, окись углерода, водород, природный газ, метан, пропан, газ, перегретый водяной пар, насыщенный водяной пар (при этом жидкую фазу не учитывают).
6. Значение расхода указывают в одной строке с нужной размерностью.
Расход жидкости задается в одной из следующих единиц измерения:
м 3 /ч ( Q l ), кг/ч или т/ч ( Q m );
расход газа — м 3 /ч (Q nom ) , кг/ч или т/ч (Q m ) ;
расход пара — кг/ч или т/ч ( Q m ).
Расчет диафрагмы проводят на верхний предел измерений расхода Q np , выбранный из приведенного ниже ряда так, чтобы он был равным или ближайшим большим значения наибольшего расхода, указанного в п.8 исходных данных.
Q np = a•10 n ,
где а — одно из чисел ряда: 1; 1,25; 1,6; 2,0; 2,5; 3,2; 4; 5; 6,3;8.
п — целое {положительное или отрицательное) число.
Наименьший измеряемый расход (п.9) должен быть не менее 30 % верхнего предела измерений расхода Q np .
7. Единицы измерений, используемые при заполнении значений по пп. 10—12, 21, 32, должны быть в одной системе единиц.
Например, если r P n указан в МПа, он должен быть переведен в кПа умножением на 10 3 .
8. П.10 заполняется только в случае, если величину перепада давления (выраженную в кПа) потребитель определил сам. В этом случае пп. 11, 17 не должны заполняться. При заказе диафрагм с числом дифманометров меньше числа пар отбора давления (п.30 исходных данных) заполнение п.10 обязательно.
Если потеря давления не ограничена, п.11 — не заполняют. Если в п.11 указано “минимально возможная”, то заказ может быть выполнен при любых значениях.
10. Значение К должно даваться одним числом. Если значение задано диапазоном, то в расчет принимают наибольшее из указанных значений.
11. П.17 заполняют только в случае необходимости ограничения значения m , в зависимости от длин прямых участков, наличия местных сопротивлений, точности выполнения монтажа и требований к точности измерения расхода. При этом изготовитель не гарантирует выполнение условий, заданных в п.11.
12. Влажность j (п.18), коэффициент сжимаемости К (п.19), динамическая вязкость m (п.21), плотность h (п.22), показатель адиабаты k (п.23) определяет заказчик при абсолютном давлении Р, исходя из Р н и Р б , указанных в пп.12, 13 и температуры t по п.14.
13. Для измеряемой среды “природный газ” заполнение п.20 обязательно.
14. Пп. 24—26 заполняют при использовании показывающих и самопищущих дифманометров в случае применения разделительной жидкости. Причем п.26 заполняют, если измеряемая среда — “жидкость” или “газ”—отсутствует в перечне измеряемых сред п.5 данного документа ;в этом случае п.25 можно не заполнять.
15. П.29 заполняют в случае необходимости использования одной диафрагмы с дифманометрами на разные верхние пределы измерения {для расширения диапазона измерения расхода). При этом заказчик (проектакт) обязан представить предварительный расчет диафрагмы, подтверждающий возможность выполнения данного заказа.
16. П.32 заполняют для дифманометров сильфонных самопищущих с дополнительной записью по давлению.
17. В п.ЗЗ может быть указано, что дифманометр изготавливается с диафрагмой без ее расчета (изготовителем), в этом случае заполняются только пп.1—3; 10; 12; 15; 32.
При этом в п.ЗЗ следует указывать:
диафрагму изготовить с диаметром D 20 = (указать значение с допуском) или диафрагму изготовить с предварительным диаметром отверстия D 20 = с допуском по js 16 и толщиной E= (указать значение);
диаметр D (черт.3 табл.4) _____________________ (указать значение, если оно отличается от табл.4);
наличие патрубка (черт.1) _____________________
обоснование при числе отверстий в корпусе кольцевых камер более одного.

5. Приложение 2

НОМЕНКЛАТУРА ИСХОДНЫХ ДАННЫХ ДЛЯ РАСЧЕТА ДИАФРАГМЫ


1.Название агрегата, для обслуживания которого нужен расходомер

______________________________________________________________________________________

2.Подлежит заказу: Т1


Заводское обозначение
Кол-во, шт


2.1 Дифманометр




2.2 Разделительные сосуды
ДА
НЕТ

• Уравнительные конденсационные
Сосуды (для пара)

ДА

НЕТ

• Уравнительные сосуды (для жидкости
С температурой 100 °С и выше)

ДА

НЕТ

• Вентильный блок
ДА
НЕТ


• Диафрагма
Шт.

Т2
Объемные
доли в смеси в %
3. Марка материала трубопровода



М3,п.4
4. Наименование измеряемой среды (М3,п.5)



5. Компоненты газовой смеси (М3,п.5)
















6. Код единицы измерения расхода (указывается предприятием-изготовителем)

Т3
Данные заказчика
7. Код размерности исходных данных (указывается предприятием-изготовителем)

8. Наибольший измеряемый объемный расход (М3, п.6) м 3 /ч
Q о max

Наибольший измеряемый объемный расход, приведенный к нормальному состоянию (М3, п.6) м 3 /ч

Q ном max

Наибольший измеряемый массовый расход (М3,п.6)
Кг/ч
Q m max

Т/ч
Q m max

9. Наименьший измеряемый расход (М3,п.6) в единицах измерения расхода по п.8


10. Предельный номинальный перепад давления дифманометра (МЗ, п. 8), кПа
Δ Р н

11 . Наибольшая допустимая потеря давления в диафрагме (МЗ, п. 9) кПа
Р´ н g

12. Избыточное давление измеряемой среды перед диафрагмой, МПа
Р н

13.Барометрическое давление в месте установки расходомера, мм рт. ст.
Р б

14. Температура измеряемой среды перед диафрагмой, °С
t

15.Внутренний диаметр трубопровода (в свету) перед диафрагмой при температуре 20°С, мм

D 20

16.Значение абсолютной эквивалентной шероховатости стенок трубо провода
(МЗ, п. 10), мм

R

17. Максимально допустимое значение относительной площади диа фрагмы
(МЗ, п. 11)

т

18.Относительная влажность измеряемого газа при рабочих условиях (МЗ, п. 12), в долях единицы

φ

19. Коэффициент сжимаемости газа при рабочих условиях (МЗ, пп. 5, 12)
k

20. Плотность сухого газа (или сухой части влажного газа) в нормаль ном состоянии (МЗ, п. 5, 13), кг/м 3

ρ ном

21. Динамическая вязкость измеряемой среды при рабочих условиях
(МЗ, пп. 5, 12)


кгс.см 2
μ

Па.с
μ

22. Плотность измеряемой среды при рабочих условиях (МЗ, пп. 5, 12) кгс/м 3
ρ

23. Показатель диабаты газа при рабочих условиях (МЗ, пп. 5, 12)
к

24. Плотность разделительной жидкости при атмосферном давлении и температуре разделительных сосудов (МЗ, п. 14), кг/м 3

ρ р.с

25. Температура разделительных сосудов (МЗ, п. 14), °С
t p

26. Плотность измеряемой среды при давлении Р и температуре раз делительных сосудов (М3, п.14)кг/м 3

Р΄с

27. Поправочный множитель на тепловое расширение материала тру бопровода при температуре измеряемой среды (МЗ, п. 4)

К' к

28. Поправочный множитель на тепловое расширение материала диа фрагмы при температуре измеряемой среды (заполняется при необ ходимости предприятием-изготовителем)

К к

29. Наибольший измеряемый расход при использовании дифманомет ров на мень-шие (дополнительные) пределы измерения (МЗ, п. 15) в единицах измерения расхода по п. 8
Q i max

30.31. ( Исключены. Изм. № 1)
32. Предел измерения дополнительной записи давления
Мпа (М3.п.17)
33. Дополнительные сведения (МЗ. п. 18)



34. Наименование организации, заполнившей исходные данные, и ее адрес





6. Цены с НДС

Наименование
Цена, руб./шт.
Дифманометр-расходомер ДСС-711-2С-М1
33512.00
Вентильный блок
5251.00
Кронштейн (в комплекте с прибором по умолчанию)
0,00


Внимание!  Услуги госповерки входят в стоимость приборов.

примечание : ориентировочный срок изготовления и готовности к отгрузке - 45 календарных дней.

Отгрузка - в любой регион России.

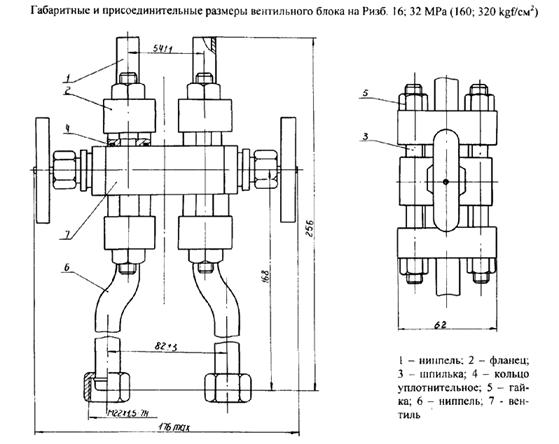

Габаритные и присоединительные размеры вентильного блока
