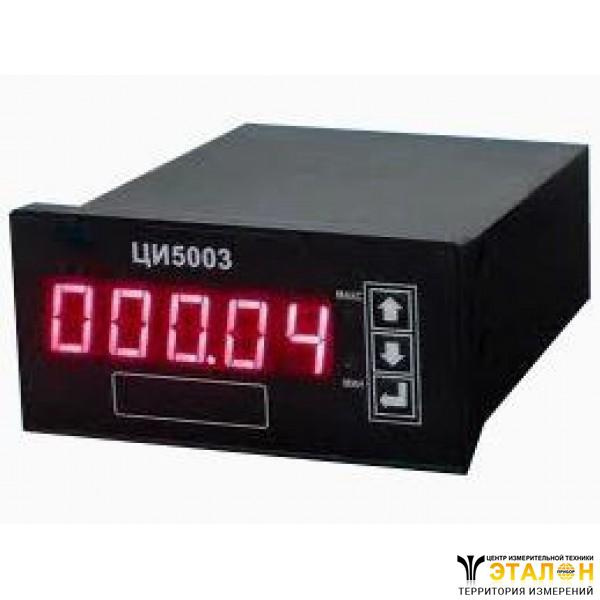

ЦИ5003 - Цифровой измеритель ТУ 4221-049-00225590-2005

Измеритель ЦИ-5003 предназначен для измерения унифицированного выходного токового сигнала 4-20 мА датчиков физических величин (давления, температуры, влажности, расхода, уровня и т.п.) и отображения текущего значения физической величины на цифровом табло.


Удалённость от датчика физических величин до 1000 метров.

Измерение производится включением входной двухполюсной цепи прибора в разрыв токовой петли и не требует дополнительного питания для ЖК индикатора. Место включения прибора в разрыв токовой петли не регламентируется. При использовании для индикации светодиодной панели дополнительное питание прибора гальванически развязано с измерительной цепью.

Для работы в системах автоматического управления, контроля и регулирования производственных процессов модификации цифрового измерителя ЦИ5003 имеют дополнительно стандартный цифровой интерфейс, а также двухканальное электроконтактное устройство для сигнализации или управления внешними электрическими цепями. Входная двухполюсная цепь прибора включается в разрыв токовой петли датчика и гальванически (оптически) развязана с преобразовательной частью прибора.

Расположенные на передней панели прибора сенсорные элементы управления позволяют произвести настройку прибора, корректировку погрешности и перекалибровку, а также установку значений уставок срабатывания электроконтактного устройства.

Приборы имеют защиту в соответствии с требованиями электромагнитной совместимости и соответствуют группе (II) А по ГОСТ Р 50746-2000.

Основные технические характеристики

  • Модификации:
    • ЦИ5003Б/1 - цифровая индикация текущего значения физической величины (давления, температуры и т.д.) на светодиодном дисплее, гальваническая развязка входной цепи и цепи питания
    • ЦИ5003Б/2 - цифровая индикация текущего значения физической величины (давления, температуры и т.д.) на светодиодном дисплее, гальваническая развязка входной цепи и цепи питания, сигнализация повышения или понижения физической величины установленных граничных значений
  • Класс точности - предел допускаемой основной погрешности ±0,05%
  • Степень защиты - IP40; со стороны передней панели - IP54
  • Масса приборов - не более 0,2 кг
  • Средний срок службы - 10 лет
  • Материал корпуса: ударопрочный полистирол
  • Рабочая температура окружающей среды - от -10 до +50 °С)по ГОСТ 15150-69

Электротехнические параметры

  • Электротехнические параметры приборов:
    • входной сигнал – постоянный ток: 4-20 мА
  • Напряжение питания 9-36 В
  • Потребляемая мощность приборов не более: 3,6 ВА
Схема подключения прибора


Схема включения ЦИ-5003/Б2

Параметры сигнализирующего устройства

  • Сигнализирующее устройство по подключению внешних цепей имеет четыре варианта исполнения по ГОСТ 2405-88:
    • III - два размыкающих контакта
    • IV - два замыкающих контакта
    • V - один контакт размыкающий, другой замыкающий
    • VI - один контакт замыкающий, другой размыкающий
  • Ток коммутации 5А
  • Напряжение коммутации 220 В

Габаритные размеры :

Сертификат производителя :

Руководство по эксплуатации


Цены с НДС

Цифровой измеритель ЦИ5003Б/1 4838
Цифровой измеритель ЦИ5003Б/2
 5723

примечание :

Ориентировочный срок изготовления и готовности к отгрузке - 45 календарных дней.

Поставка по России - в любой регион.
