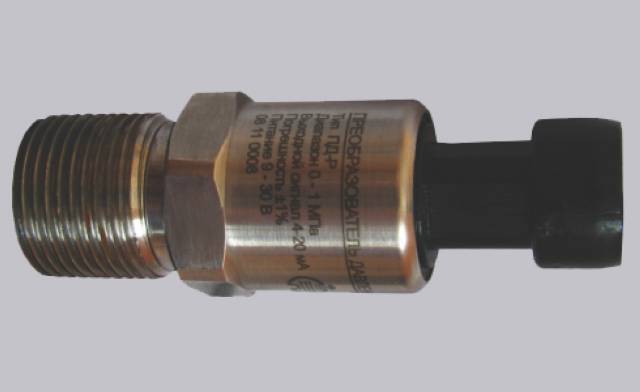

ПД-Р - датчик (преобразователь) избыточного давления



Цена 2950 р/шт с НДС

Датчик избыточного давления ПД-Р предназначен для пропорционального преобразования избыточного давления жидких и газообразных сред в стандартный выходной сигнал постоянного тока.

Используются в системах централизованного контроля и управления технологическими процессами на объектах электроснабжения, теплоснабжения, водоснабжения, нефтеснабжения и газоснабжения; на объектах ЖКХ, в локальных системах автоматизации насосного, компрессорного и другого оборудования.

Основные преимущества :

  • возможность корректировки "0" и калибровки программным методом с помощью специального коммуникатора и ПК.
  • минимальная масса и габариты
  • оптимальное соотношение цена/качество



Основные технические характеристики :

  • верхний предел измерений, МПа : 0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4; 6; 10; 16; 25; 40
  • выходной сигнал, мА : 4-20
  • предел допускаемой основной погрешности, % : ± 0,5; ± 1,0
  • напряжение питания, В : 24+6-15
  • нагрузочное сопротивление, Ом : от 0,1 до 500
  • потребляемая мощность, В•А, не более : 1,0
  • климатическое исполнение : УХЛ 3.1 — но для работы при температуре от минус 10 0С до плюс 800С и относительной влажности 95% при 350С и более низких температурах без конденсации влаги.
    Температура измеряемой среды от минус 200С до плюс 1500С (если температура превышает плюс 800С, то подключать преобразователи необходимо с применением охлаждающего радиатора или импульсной трубки)
  • степень защиты : IP65
  • межповерочный интервал : 2 года
  • средняя наработка на отказ, не менее (ч) : 110 000
  • гарантийный срок эксплуатации : 1,5 года
  • средний срок службы, не менее (лет) : 12
  • габаритные размеры, мм : 27х41х95
  • масса, кг, не более : 0,2
  • исполнение по стойкости к механическим воздействиям : N3



Комплектность поставки :



Габаритные и присоединительные размеры :



ВариантDL, mml, mm
I, III M20x1,5; G1/2" 90 20
M12x1,5; G1/4" 82 12
II M20x1,5; G1/2" 85 20
M12x1,5; G1/4" 75 12



СХЕМА ВНЕШНИХ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ



Условное обозначение контактовТип штепсельного разъёма Х
HirschmanMetripack7 pins AVIATION PLUG
1 1 Красный Красный
2 2 Синий Зелёный
3 4 Чёрный Жёлтый
  • красный провод — питание +24В;
  • синий провод — выходной сигнал;
  • черный повод — заземление.



Схема составления условного обозначения :

Преобразователь ПД-Р — Х — Х — Х — Х — Х

Преобразователь ПД-Р — Х — Х — Х — Х — Х

Оформление заказа

При заказе необходимо указать:

1.Условное обозначение (составляется по схеме, приведенной ниже)
2.Обозначение ТУ (ТУ4212-133-00227471-2008).

Пример заказа

1) Преобразователь избыточного давления ПД-Р с верхним пределом измерения 0,6 МПа, с пределом допускаемой основной погрешности ±0,5%, с присоединительной резьбой М20х1,5, с типом штепсельного разъема HirSchman, с вариантом штуцера II:
Преобразователь давления ПД-Р—0,6МПа—0,5—М20—1—II–ТУ 4212-133-00227471-2008.

Преобразователь избыточного давления ПД-Р с верхним пределом измерения 2,5 мПа, с пределом допускаемой основной погрешности ±1,0%, с присоединительной резьбой G, с типом штепсельного разъема Metripack, с вариантом штуцера I:
Преобразователь давления ПД-Р—2,5МПа—1,0—G—2—I–ТУ 4212-133-00227471-2008.



Информация о сроках отгрузки предоставляется по запросу.

Поставка - в любой регион России.
