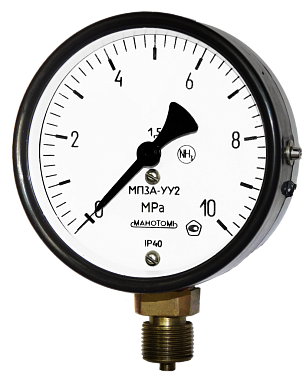

МП3А-У, МВП3А-У - Манометр, мановакуумметр технический показывающий аммиачный

1. Назначение
ЗАО Промприбор предлагает к поставке аммиачные манометры МП3А-УУ2, мановакуумметры МВП3А-УУ2, предназначенных для измерения избыточного и вакуумметрического давления жидкого, газообразного и водного раствора аммиака. Приборы имеют дополнительную температурную шкалу.

До 100 кгс/ кв.см включительно в качестве чувствительного элемента используется одновитковая пружина, а от 160 кгс/ кв.см и выше - полуторавитковая пружина, что намного увеличивает надежность прибора.

2. Технические характеристики
  • Пределы показаний прибора, кгс/см 2 :
манометр МП-3А-У от 0 до 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600;
мановакуумметр МВП-3А-У от -1 до 0,6; 1,5; 3; 5; 9; 15; 24.
По заказу приборы поставляются в единицах измерения кПа, МПа
  • Диаметр корпуса 100 мм
  • Класс точности приборов 1,5 (по заказу 1)
  • Степень защиты IP40 (по заказу IP53)
  • Масса приборов не более 0,7 кг
  • Средний срок службы 10 лет
  • Варианты исполнения: радиальный штуцер без фланца, с задним фланцем
  • Материалы деталей:
    • корпус: сталь, алюминиевый сплав
    • стекло: оконное
    • трубчатая пружина: железоникелевый сплав
    • держатель: сталь
    • механизм: бронза, нержавеющая сталь
  • По устойчивости к климатическим воздействиям приборы имеют исполнение У2, а также исполнение Т2 по ГОСТ 15150-69 (но для работы при температуре от -50 до +60 °С)
  • Приборы выдерживают воздействие вибрации в диапазоне частот от 5 до 25 Гц с амплитудой 0,1 мм (группа L3 по ГОСТ 12997-84)
  • Приборы изготавливаются с резьбой присоединительного штуцера М20*1,5-8g, G1/2-B, R1/2
Приборы могут поставляться :
  • с технологической чертой на шкале.
  • запломбированными.
  • с демпфером, ввернутым в штуцер прибора, для гашения пульсирующего давления.
Изготавливаются по ТУ 25-02.180335-84, ГОСТ 2405-88.

3. Габаритные и присоединительные размеры МП (МВП)-3А-У
Рис.1. Исполнение с радиальным штуцером без фланца

Рис.2. Исполнение с радиальным штуцером и задним фланцем

Рис.3. Присоединительный штуцер

4. Поверка приборов
  • Приборы поставляются калиброванными и поверенными. Метрологическая служба ОАО “Манотомь” аккредитована на право поверки средств измерений. Зарегистрирована в Реестре аккредитованных метрологических служб под №1004. Шифр поверительного клейма “БПМ”.
  • По желанию потребителя поверку приборов может осуществить государственный орган по стандартизации и метрологии – Томский ЦСМ.
  • Периодическая поверка приборов в процессе эксплуатации производится в соответствии с МИ 2124-90.
Межповерочный интервал – 1 год.

5. Сертификаты производителя


6. Образец заказа

При заказе приборов необходимо указать:
- тип прибора;
- климатическое исполнение и категорию размещения в соответствии с ГОСТ 15150;
- верхнее значение диапазона показаний (по требованию потребителей оговаривается наличие предельной отметки: например, 4/3);
- единицы измерения верхнего значения диапазона показаний (МПа, кгс/см² и т.д.);
- класс точности;
- в случае исполнения для атомных станций указать – «АЭС»;
- наименование измеряемой среды при специальном исполнении прибора (кислород, ацетилен, аммиак, марка хладона);
- конструктивное исполнение (наличие фланца, расположение штуцера, наличие демпфера);
- степень защиты в соответствии с ГОСТ 14254;
- поверка, калибровка и пломбирование (по требованию потребителя) – П.П.Пл;
- дополнительные данные (цена деления, черный циферблат, подсветка, иностр. язык для сопроводительной документации);
- для экспортного исполнения – «Э»;
- номер ТУ.
Примечания:
1. За базовое исполнение приборов принято следующее исполнение приборов:
- степень защиты – IP 40;
- радиальный штуцер без фланца.
2. В схеме условного обозначения прибора не указываются данные базового исполнения, а также другие технические характеристики, в случае, если они являются единственными для данного типа приборов.
Пример заказа:
Мановакуумметр МВП3А-У исполнения У2, с пределами измерений -1-1,5 кгс/см², класса точности 1,5, для измерения давления аммиака, с радиальным штуцером без фланца, со степенью защиты IP 40:

  • Мановакуумметр МВП3А-УУ2-(-1-0-1,5) кгс/см²-1,5 ТУ 25-02.180335-84 .

7. Цены с НДС


Наименование
Диапазон измерения, кгс/см²
руб./шт. с НДС
МП3А-У
0-1…600
1475.00
МВП3А-У
-1-0,6…24
1475.00
МП3А-У ОШ (ФОШ)
0-1…600,
2743.50
МВП3А-У ОШ (ФОШ)
-1-0,6…24
2743.50

Примечание:

  • Цена на поставку приборов в тропическом, экспортном и пыле-брызгозащитном (степень защиты IP 53) варианте увеличиваются на 35%.
  • С классом точности 1,0 увеличиваются на 15%.

Ориентировочный срок изготовления и готовности к отгрузке - 35-40 календарных дней

Поставки по России - в любой регион РФ.
