ДМ-5001; ДВ-5001; ДА-5001 - Манометр, вакуумметр, мановакуумметр цифровой

1. Назначение
ДМ5001, ДВ5001, ДА5001 - манометры, вакуумметры, мановакуумметры цифровые предназначены для измерения избыточного и вакуумметрического давления неагрессивных сред и непрерывного преобразования значения давления в электрический унифицированный выходной сигнал с отображением информации о давлении на цифровом табло, а так же для управления внешними электрическими цепями в системах автоматического контроля.
Функциональные назначения приборов: цифровая индикация текущего значения давления и преобразование давления жидкостей и газов в унифицированный токовый выходной сигнал, дополнительная опция - сигнализация повышения или понижения установленных границ давления.

2. Модификации
  • ДМ5001Е – выдает унифицированный сигнал по току, отображает информацию на цифровом табло;
  • ДМ5001Г - выдает унифицированный сигнал по току, отображает информацию на цифровом табло, сигнализирует повышение или понижение давления установленных граничных значений;

3. Технические характеристики ДМ5001-У2, ДВ5001-У2, ДА5001-У2
  • Пределы измерений прибора, кгс/см 2 :
Манометра: от 0 до 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600;
Вакуумметра: от -1 до 0;
Мановакуумметра: от -1 до 0,6; 1,5; 3; 5; 9; 15; 24.
По заказу приборы поставляются в единицах измерения кПа, МПа
  • Диаметр корпуса 100 мм
  • Класс точности приборов 1
  • Степень защиты IP65
  • Масса приборов не более 0,9 кг
  • Средний срок службы 8 лет
  • Варианты исполнения: радиальный штуцер без фланца, с задним фланцем
  • Материал корпуса: алюминиевый сплав
  • По устойчивости к климатическим воздействиям приборы имеют исполнение У2 по ГОСТ 15150-69 (но для работы при температуре от -40 до +50 °С)
  • Приборы выдерживают воздействие вибрации в диапазоне частот от 10 до 55 Гц с амплитудой 0,35 мм (группа N2 по ГОСТ 12997-84)
  • Приборы изготавливаются с резьбой присоединительного штуцера М20*1,5-8g
  • Приборы изготавливаются по ТУ 311-00225590.022-94
Приборы могут иметь стандартный цифровой интерфейс RS-232.
Дополнительно приборы могут поставляться в комплектации с цифровым измерителем ЦИ5003.


4. Электротехнические параметры ДМ-5001, ДВ-5001, ДА-5001
  • Электротехнические параметры приборов:
    • Выходной сигнал – постоянный ток: 4-20 (0-5) мА
  • Сопротивление нагрузки приборов (линия связи - трехпроводная):
    • с выходным сигналом 4-20 мА - не более 600 Ом
    • с выходным сигналом 0-5 мА - не более 2500 Ом.
  • Напряжение питания 24 В, 36 В
  • Потребляемая мощность приборов не более:
ДМ5001Г, ДМ5001Е - 3,6 ВА.
Параметры сигнализирующего устройства
  • Сигнализирующее устройство по подключению внешних цепей имеет четыре варианта исполнения по ГОСТ 2405-88:
    • III - два размыкающих контакта
    • IV - два замыкающих контакта
    • V - один контакт размыкающий, другой замыкающий
    • VI - один контакт замыкающий, другой размыкающий
  • Максимальное значение тока управления: 1А
  • Максимальное значение напряжения управления: 250 В – переменного тока; 30 В – постоянного тока


Поверка приборов

  • Поверка
    • -//- - по умолчанию приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений, зарегистрированной в Реестре аккредитованных метрологических служб под №1004.
    • ЦСМ - по требованию потребителя приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации".
  • Пломбировка
    • Пл - по умолчанию приборы поставляются опломбированными.
  • Периодическая поверка приборов в процессе эксплуатации производится в соответствии с МИ 2124-90 и МИ 1997-89.
  • Межповерочный интервал – 1 год.
 5. Схемы подключения ДМ5001, ДВ5001, ДА5001

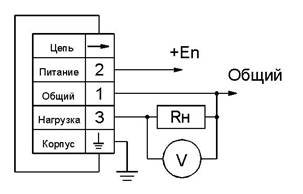

5.1.  с унифицированным токовым выходом

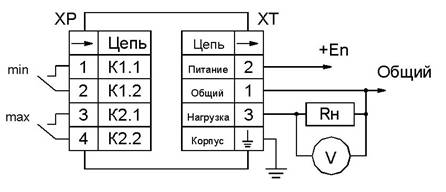

5.2. с унифицированным токовым выходом и сигнализирующим устройством

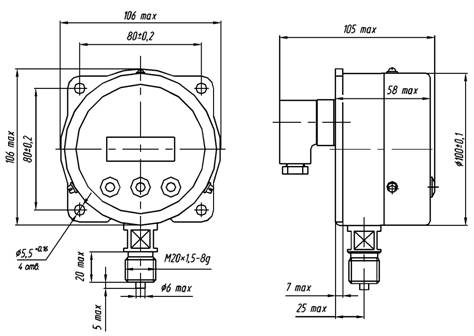

6. Габаритные и присоединительные размеры



7. Сертификаты производителя

8. Опросный лист заказа
При заказе приборов необходимо указать:

Тип прибора  » ДМ5001
» ДМ5001
» ДМ5001
 Манометр
 Вакуумметр
 Мановакуумметр
Модификация  » Е
» Г

Климатическое исполнение » У2 (базовое)
» Т2

Верхнее значение
диапазона показаний

Единица измерения » кгс/см(базовое)
» кПа
» МПа
» и др.

Предел допускаемой основной погрешности » ± 1%

Измеряемая среда  » -//- (базовое)
» Кис

 Кислород
Конструктивное исполнение » Ф (базовое)
» -//-
» ФОШ
 Радиальный штуцер с задним фланцем
 Радиальный штуцер без фланца
 Осевой штуцер с задним фланцем
Степень защиты » IP65
Код выходного сигнала » 05
»
 42
 (0-5) мА
 (4-20) мА
Тип индикаторного устройства » СДИ   Светодиодный индикатор
Цифровой интерфейс  » -//- (базовое)
»
 RS-232
 Без цифрового интерфейса
 С цифровым интерфейсом
Напряжение питания » 24 B (базовое)
»
 36 B

Резьба штуцера » M20x1.5-8g (базовое)
» G1/2-B
» R1/2

Дополнительные
требования
» Обезж.
» Э
» Пл.
» Табл.
» ЦСМ
 Обезжиривание
 Экспортное исполнение
 Пломба
 Табличка
 Поверка ЦСМ


Образец заказа :

Манометр ДМ5001, исполнения У2, с пределами измерений 0-6 кгс/см², класса точности 1, для измерения давления жидкости, с радиальным штуцером без фланца, исполнение сигнализирующего устройства V , с выходным токовым сигналом 0-5 мА, со степенью защиты IP 65:
  • Манометр ДМ5001Е-У2-6 кгс/см²-1- V -(0-5)мА- ТУ 311-00225590.022-94 .


 9. Цены

Наименование продукции, тип прибора Диаметр Класс Резьба Диапазон измерения по Диапазон измерения по Цена с НДС
маркировка корпуса  точности  штуцера  стандартному ряду, Па стандартному ряду, кгс/см2
ДМ5001Е У2 ±1% М20*1,5 кПа: 0-100..600; -100-60..500; -100..0
МПа: 0-0,6..6; -0,1-0,9..2,4кПа: 0-100..600; -100-60..500; -100..0
МПа: 0-0,6..6; -0,1-0,9..2,4
-1-0; -1-0,6...24; 0-0,6...60 8910.00
ДМ5001Е У2 ±1% М20*1,5 МПа: 0-10..60 0-100...600 9768.00
ДМ5001Е У2 ±1% М20*1,5 МПа: 0-100..160 0-1000..1600 10440.00
ДМ5001Г У2 ±1% М20*1,5 кПа: 0-100..600; -100-60..500; -100..0
МПа: 0-0,6..6; -0,1-0,9..2,4кПа: 0-100..600; -100-60..500; -100..0
МПа: 0-0,6..6; -0,1-0,9..2,4
-1-0; -1-0,6...24; 0-0,6...60 9570.00
ДМ5001Г У2 ±1% М20*1,5 МПа: 0-10..60 0-100...600 10560.00
ДМ5001Г У2 ±1% М20*1,5 МПа: 0-100..160 0-1000..1600 11040.00

  • Цена на приборы ДМ5001Е, ДМ5001Г с исполнением RS-232 увеличиваются на 15%.
  • Цена на поставку приборов в экспортном исполнении увеличивается на 20%.
  • Цена на поставку приборов в исполнении Т2 увеличиваются на 20%.
  • Цена на поставку приборов в исполнении «кислород» увеличиваются на 50 руб.
  • Цена на поставку приборов в исполнении для АЭС (индивидуально на каждый заказ).
  • Цены на услуги поверки ЦСМ по отдельному прайсу.
  • Пломбирование приборов осуществляется по заявке заказчика.


Ориентировочный срок изготовления и отгрузки = 35-40 рабочих дней.
Поставка - в любой регион России.
