ТМ (ТВ, ТМВ)-321 - Манометры (вакуумметры, мановакуумметры коррозионностойкие виброустойчивые РОСМА

1. Назначение

Предназначены для измерения давления/разряжения агрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 150 °C, так же используются в уcловиях агрессивной окружающей среды.

Виброустойчивость приборов обеспечивается за счет заполнения полости корпуса глицерином или силиконом.

2. Технические характеристики ТМ-321 ТВ-321, ТМВ-321 :

• Пределы показаний прибора, кгс/см 2 :

ТМ-321 от 0 до 1; 1,6; 2,5; 4,0; 6,0; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600; 1000;

ТВ-321 от -1 до 0;

ТМВ-321 от -1 до 0,6; 1,5; 3; 5; 9; 15; 24.

По заказу приборы поставляются в единицах измерения кПа, МПа

• Диаметр корпуса 63 мм
• Класс точности прибора 1,5
• Степень защиты IP54

• Резьба присоединительного штуцера М12*1,5, G1/4
• Средний срок службы 10 лет
• Варианты исполнения: радиальный штуцер без фланца, осевой штуцер без фланца, в том числе со скобой

• Материалы деталей:
  • корпус: нержавеющая сталь
  • кольцо: нержавеющая сталь завальцованное

  • стекло: пластиковое безопасное стекло

  • измерительный элемент: нержавеющая сталь
  • передаточный механизм: нержавеющая сталь
  • циферблат: алюминий белый, шкала черного цвета
  • стрелка: алюминий черного цвета
  • штуцер: нержавеющая сталь

Прибор поставляется «сухой», готовый к гидрозаполнению или заполненный глицерином (силиконом) по требованию заказчика.

Приборы аналоги : ДМ90-63, МП50Н-Н, МП63Н-Н

3. Области применения ТМ-321 ТВ-321, ТМВ-321:

• Нефтехимическая промышленность
• Горнодобывающая промышленность
• Энергетика
• Машиностроение

4. Рабочие диапазоны :

Постоянная (рабочая) нагрузка: 3/4 шкалы;

Переменная (периодическая) нагрузка: 2/3 шкалы;

Кратковременная (критическая) нагрузка: 110% шкалы.

5. Рабочая температура

Окружающая среда:
−20…+60 ⁰C (глицерин)
−40…+60 ⁰C (силикон)
−50…+60 ⁰C (без заполнения)

Измеряемая среда:
до +150 ⁰C (без заполнения)
до +100 ⁰C (с заполнением)

6. Габаритные размеры ТМ-321 ТВ-321, ТМВ-321, (мм)

При оформлении заказа необходимо указать :

Тип прибора : ТМ – манометр; ТВ – вакуумметр; ТМВ – мановакуумметр;

3 = 63 мм - код диаметра корпуса;

2 = нержавеющая сталь - код материала корпуса;

1 = нержавеющая сталь - код материала штуцера и измерительного элемента;

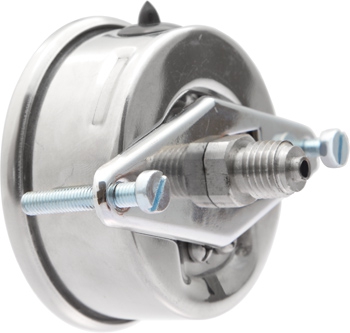

Расположение штуцера : Р – радиальный; РКТ – радиальный с задним фланцем; ТКП – осевой с передним фланцем; ТС – осевой со скобой;

0 = гидрозаполнение отсутствует; 1 = гидрозаполнение глицерином; 2 = гидрозаполнение силиконом;

0 = электроконтактная приставка отсутствует;

Диапазон измерений : 0-1МПА;

Присоединительная резьба штуцера : М12*1,5, G1/4;

класс точности : 1,5;

Образец заказа : манометр с диаметром корпуса=63мм, в корпусе из нержавеющей стали, с радиальным расположением штуцера, без гидрозаполнения и электроконтактной приставки, с верхним пределом измерений 1,0МПа, присоединительной резьбой штуцера G1/4, классом точности 1,5.

• Манометр вибростойкий коррозионностойкий ТМ-321 Р.00 (0-1МПА)-G1/4-1,5

ПРАЙС-ЛИСТ (ЦЕНЫ С НДС)

Документация производителя

• Технические условия 4212-001-4719015564-2008

• Руководство по эксплуатации
• Паспорт

• Свидетельство об утверждении типа средств измерений
• Сертификат соответствия требованиям пожарной безопасности
• Сертификат соответствия
• Общий сертификат промышленной безопасности
• Описание типа средств измерений

• Производитель гарантирует соответствие манометров ТМ-321, вакуумметров ТВ-321, мановакуумметров ТМВ-321 требованиям технических условий 4212-001-4719015564-2008 при соблюдении условий эксплуатации, хранения, транспортирования, монтажа.
• Гарантийный срок эксплуатации 18 месяцев со дня ввода изделия в эксплуатацию.
• Гарантийный срок хранения 9 месяцев с момента изготовления

• Средний срок службы - не менее 10 лет.
