Назначение
ДМ-5012Сг; ДВ-5012Сг; ДА-5012Сг - Манометры, вакуумметры, мановакуумметры коммутирующие предназначены для измерения избыточного и вакуумметрического давления различных сред и управления внешними электрическими цепями с помощью коммутирующего устройства, выполненного на основе оптических датчиков и мощного электронного коммутатора, для применения в самых различных отраслях промышленности.
В блоке сигнализации (датчиках граничных значений) прибора применяются современные опто-электронные и индукционные датчики, т.е. сигнализирующая система является бесконтактной.
Преимущества ДМ5012Сг; ДВ5012Сг; ДА5012Сг
- Отсутствие механических контактов, эффектов дребезга, подгорания;
- "Мягкое" включение коммутируемых цепей, коммутатор включается при прохождении коммутируемого напряжения сети через "0";
- Изменение исполнения и значения уставок сигнализирующего устройства;
- Погрешность срабатывания уставок - 0,5 - 1%;
- Повышенная мощность коммутируемой цепи - значение тока до 5 А.
Серия имеют несколько модификаций:
- ДМ-5012СгУ3, ДВ-5012СгУ3, ДА-5012СгУ3 - манометры, вакуумметры, мановакууметры коммутирующие электроконтактные общетехнические с диаметром корпуса 100 мм;

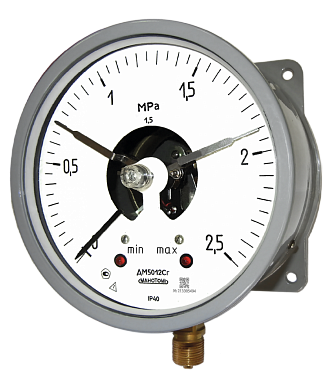

- ДМ-5012Сг-160У3, ДВ-5012Сг-160У3, ДА-5012Сг-160У3 - с диаметром корпуса 160 мм;
- ДМ-5012Сг-Вн, ДВ-5012Сг-Вн, ДА-5012Сг-Вн - манометры, вакуумметры, мановакууметры коммутирующие электроконтактные диаметром корпуса 100 мм взрывозащищенные (взрывонепронициемая оболочка с видом взрывозащиты 1ЕхdIIВТ5, в алюминиевом корпусе);
- ДМ-5012Сг-Вн-Кс, ДВ-5012Сг-Вн-Кс, ДА-5012Сг-Вн-Кс - манометры, вакуумметры, мановакууметры коммутирующие электроконтактные диаметром корпуса 100 мм взрывозащищенные (взрывонепронициемая оболочка с видом взрывозащиты 1ЕхdIIВТ5) коррозионностойкие;
Конструкция электронно-измерительной части приборов серии (электронная оснастка) — унифицирована для всех модификаций.
Измерительная часть традиционна для стрелочных манометров и представляет собой узел держателя с пружинной трубой Бурдона, с трибко-секторным механизмом и стрелочным индикатором.
Механическая конструкция датчиков граничных значений расположена внутри корпуса соосно с трибкой, представляет собой две подвижные металлические шторки, которые входят в чувствительные области опто-электронных датчиков и фиксируются там, создавая вибрационную стойкость сигнального устройства.
Для создания вибрационной защиты прибора в «опасных» положениях датчиков: в зонах перехода характеристик, в электронной схеме применены специальные фильтры.
Указатели граничных значений давлений устанавливаются на выбранные значения с помощью устройства установки указателей, расположенного на стекле прибора. Электронная часть располагается на плате, состоит из усилителей, формирующих релейность характеристик датчиков, схемы управления реле и, собственно, пару реле, осуществляющих коммутацию двух электрических цепей. Контакты реле гальванически развязаны, и это дает возможность коммутировать не связанные электрические цепи. На плате также установлены переключатели, с помощью которых можно установить любое исполнение коммутатора в соответствие с ГОСТ 2405.
Доступ к плате предоставляется после снятия задней крышки прибора. На циферблате прибора, в зоне, не занятой шкалой, размещены два светодиода, сигнализирующие срабатывание реле при достижении установленного значения давления (уставки). Дополнительно в электронном блоке имеются два маломощных, оптически развязанных, выхода для дополнительной сигнализации срабатывания реле. Электрические входы и выходы прибора находятся на клеммной колодке, расположенной на плате, и они соединены с внешними устройствами двумя кабелями, подведенными через два герметизированных ввода прибора.
Предельные параметры коммутируемых напряжений определяются возможностями применяемых реле.
Применение электронных датчиков граничных значений, мало потребляющей электроники и автономного питания открывает реальную перспективу применения таких приборов в современных системах управления технологическими процессами.
Прайс-лист (цены)
| Наименование продукции, тип прибора | Диаметр | Класс | Резьба | Диапазон измерения по | Диапазон измерения по | Цена с НДС |
| маркировка | корпуса | точности | штуцера | стандартному ряду, Па | стандартному ряду, кгс/см2 | |
| ДМ (ДА, ДВ) 5012Сг | 100 | 1,5 | М20*1,5 | кПа: 0-100..600; -100-60..500; -100..0 МПа: 0-0,6..6; -0,1-0,9..2,4 |
0-1...60; -1-0,6..24; -1-0 | 9960.00 |
| ДМ5012Сг | 100 | 1,5 | М20*1,5 | МПа: 0-10..60 | 0-100...600 | 10080.00 |
| ДМ5012Сг | 100 | 1,5 | М20*1,5 | МПа: 0-100..160 | 0-1000, 1600 | 11220.00 |
| ДМ (ДА, ДВ) 5012Сг | 160 | 1,5 | М20*1,5 | кПа: 0-100..600; -100-60..500; -100..0 МПа: 0-0,6..6; -0,1-0,9..2,4 |
0-1...60; -1-0,6..24; -1-0 | 10500.00 |
| ДМ5012Сг | 160 | 1,5 | М20*1,5 | МПа: 0-10..60 | 0-100...600 | 10680.00 |
| ДМ5012Сг | 160 | 1,5 | М20*1,5 | МПа: 0-100..160 | 0-1000, 1600 | 11760.00 |
| ДМ (ДА, ДВ) 5012СгВн | 100 | 1,5 | М20*1,5 | кПа: 0-100..600; -100-60..500; -100..0 МПа: 0-0,6..6; -0,1-0,9..2,4 |
0-1..60; -1-0,6..24; -1-0 | 30750.00 |
| ДМ 5012СгВн | 100 | 1,5 | М20*1,5 | МПа: 0-10..160 | 0-100..1600 | 32250.00 |
| ДМ5012СгВнКс | 100 | 1,5 | М20*1,5 | кПа: 0-100..600 МПа: 0-0,6..2,5 |
0-1..25 | 37500.00 |
| Примечание : (цены на дополнительные опции указаны без НДС) | ||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
| Взрывозащищенные манометры, вакуумметры, мановакуумметры | ||||||
| Наименование продукции, тип прибора | Диаметр | Класс | Резьба | Диапазон измерения по | Диапазон измерения по | Цена с НДС |
| маркировка | корпуса | точности | штуцера | стандартному ряду, Па | стандартному ряду, кгс/см2 | |
| ДМ (ДА, ДВ) 5012СгВн | 100 | 1,5 | М20*1,5 | кПа: 0-100..600; -100-60..500; -100..0 МПа: 0-0,6..6; -0,1-0,9..2,4 |
0-1..60; -1-0,6..24; -1-0 | 30750.00 |
| ДМ 5012СгВн | 100 | 1,5 | М20*1,5 | МПа: 0-10..160 | 0-100..1600 | 32250.00 |
| ДМ5012СгВнКс | 100 | 1,5 | М20*1,5 | кПа: 0-100..600 МПа: 0-0,6..2,5 |
0-1..25 | 37500.00 |
| Устройство разгрузки контактов (УРК) Для ДМ2010Сг, ДМ2005Сг | 3372.00 | |||||
| С креплением | 3480.00 | |||||
| Примечание : (цены на дополнительные опции указаны без НДС) | ||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
