Манометр (мановакуумметр, вакуумметр) сигнализирующий  электроконтактный.

Назначение

Сигнализирующие манометры предназначены для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся сред, в том числе кислорода, и управления внешними электрическими цепями от сигнализирующего устройства прямого действия путем включения и выключения контактов в схемах сигнализации, автоматики и блокировки технологических процессов

Предстваленные в данной рубрике сигнализирующие манометры имеют так называемую электроконтактную (сигнальную) группу, что позволяет задавать с помощью стрелок-задатчиков необходимые предельные значения  давлений исходя из требований технологических процессов.

При достижении показывающей стрелки прибора верхнего или нижнего предела заданного значения давления происходит замыкание или размыкание цепи соответственно. Часто в цепи, управляемые таким образом манометрами, мановакуумметрами, вакуумметрами, дополнительно включают световую или звуковую сигнализацию, поэтому, данный тип манометров, мановакуумметров, вакуумметров называют сигнализирующими или электроконтактными.

Обращаем особое внимание, что для корректной работы приборов данного типа в системе и правильного управления электрическими цепями необходимо правильным образом подобрать параметры сигнализирующего устройства.

Как правило исполнение сигнализирующего устройства маркируется римскими цифрами и имеет четыре варианта исполнения :

  • III - два размыкающих контакта: левый указатель (min) - синий, правый (max) - красный.
  • IV - два замыкающих контакта: левый указатель (min) - красный, правый (max) - синий.
  • V - левый контакт размыкающий (min), правый замыкающий (max) – оба указателя синие.
  • VI - левый контакт замыкающий (min), правый размыкающий (max) – оба указателя красные.


Примечание: По заказу потребителя сигнализирующее устройство может изготовляться с магнитным поджатием контактов для любого из выше указанных исполнений.

Как правило, корпуса представленных в каталоге моделей приборов изготовливаются из стали или алюминевого сплава.

В базовом исполнении приборы выпускаются со степенью защиты IP-40, IP-42.

По желанию заказчика возможно изготовление в пыле-влагозащищенном исполнении - IP53. IP54.

Кроме этого, если неообходима установка приборов на плоскую поверхность - панель, щит приборов и т.п. электроконтактные, сигнализирующие манометры, вакуумметры, мановакуумметры изготовливаются с фланцами (фланцевое исполнение).

Приборы выпускаются с диаметрами циферблатов 100 и 160 мм.


Примечание: у манометров, мановакуумметров, вакуумметров ДМ2005Сг-ЭКМ, ДА2005Сг-ЭКМ, ДВ2005Сг-ЭКМ электроконтактная группа находится перед циферблатом, так же как и выпускавшихся ранее моделей ЭКМ-1У, ЭКМ-2У.


Все реализуемые нашей компанией приборы, внесены в ГОСРЕЕСТР, соответствуют общепринятым стандартам, имеют сертификат  качества и сопровождаются гарантийным документом, проходят первичную поверку и калибровку. Чтобы правильно подобрать манометр, необходимо учитывать рабочее давление, предел измерения (рабочее избыточное давление), присоединительную резьбу и расположение штуцера, класс точности прибора , диаметр его корпуса, исполение контактной группы, наличие или отсутствие фланца.

Если Вы не знаете точной маркировки прибора, наши менеджеры постараются помочь подобрать оптимальный вариант, исходя из каждой конкретной технической задачи.

Весь предлагаемый перечень приборов, Вы можете приобрести у ЗАО Промприбор по ценам,  не превышающим отпускных цен производителей.


ПРАЙС-ЛИСТ

Сигнализирующие манометры, вакуумметры, мановакуумметры
Наименование продукции, тип прибора Диаметр Класс Резьба Диапазон измерения по Диапазон измерения по Цена без НДС Цена с НДС
маркировка корпуса  точности  штуцера  стандартному ряду, Па стандартному ряду, кгс/см2

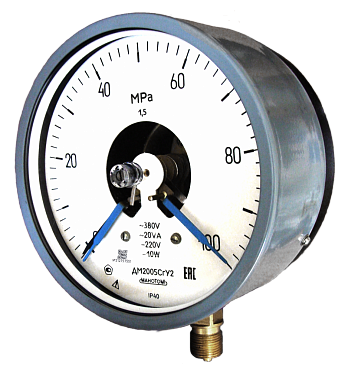

ДМ2005Сг, ДА2005Сг, ДВ2005Сг 160 1.5 М20*1,5 кПа: 0-100..600; -100-60..500; -100..0
МПа: 0-0,6..6; -0,1-0,9..2,4кПа: 0-100..600; -100-60..500; -100..0
МПа: 0-0,6..6; -0,1-0,9..2,4
0-1..60; -1-0,6..24; -1-0 1741.00 2089.20
ДМ2005Сг 160 1.5 М20*1,5 МПа: 0-10..60 0-100..600 1888.00 2265.60
ДМ2005Сг 160 1.5 М20*1,5 МПа: 0-100..160 0-1000,1600 2440.00 2928.00
ДМ2005Сг-ЭКМ, ДВ2005Сг-ЭКМ, ДА2005Сг-ЭКМ 160 1.5 М20*1,5 кПа: 0-100..600; -100-60..500; -100..0
МПа: 0-0,6..6; -0,1-0,9..2,4
0-1..60; -1-0,6..24; -1-0 1986.00 2383.20
ДМ2005Сг-ЭКМ 160 1.5 М20*1,5 МПа: 0-10..60 0-100..600 2085.00 2502.00
ДМ2005Сг-ЭКМ 160 1.5 М20*1,5 МПа: 0-100..160 0-1000,1600 2728.00 3273.60
ДМ (ДА, ДВ) 2005Сг (корп.нерж., IP54) 160 1.5 М20*1,5 кПа: 0-100..400; -100-60..500; -100..0
МПа: -0,1-0,9..2,4
0-1...4; -1-0,6..24; -1-0 4160.00 4992.00
ДМ2005Сг (корп.нерж., IP54) 160 1.5 М20*1,5 кПа: 0-600
МПа: 0-0,6..60
0-6…600 4054.00 4864.80
ДМ2005Сг (корп.нерж., IP54) 160 1.5 М20*1,5 МПа: 0-100..160 0-1000,1600 6912.00 8294.40
ДМ (ДА, ДВ) 2005Сг (корп.нерж., IP54, бок.разъем) 160 1.5 М20*1,5 кПа: 0-100..600; -100-60..500; -100..0
МПа: 0-0,6..10; -0,1-0,9..2,4
0-1…100; -1-0,6..24; -1-0 4533.00 5439.60
ДМ2005Сг (корп.нерж., IP54, бок.разъем) 160 1.5 М20*1,5 МПа: 0-16..60 0-160..600 4651.00 5581.20
ДМ2005Сг (корп.нерж., IP54, бок.разъем) 160 1.5 М20*1,5 МПа: 0-100..160 0-1000,1600 7265.00 8718.00
ДМ (ДА, ДВ) 2005СгКс (корп.нерж., IP54) 160 1.5 М20*1,5 кПа: 0-100..600; -100-60..500; -100-0
МПа: 0-0,6..160; -0,1-0,9..2,4
0-1..1600; -1-0,6..24; -1-0 7305.00 8766.00
ДМ (ДА, ДВ) 2005СгКс (корп.нерж., IP54, бок.разъем) 160 1.5 М20*1,5 кПа: 0-100..600; -100-60..500; -100-0
МПа: 0-0,6..160; -0,1-0,9..2,4
0-1..1600; -1-0,6..24; -1-0 7469.00 8962.80
Устройство разгрузки контактов (УРК) для ДМ2005Сг   2592.00 3110.40
С креплением   2674.00 3208.80

Примечание :   (цены на доп. опции указаны без НДС)
  • Цены на поставку манометров в исполнении АЭС увеличиваются на 60%.
  • Цены на поставку манометров в экспортном (Э) исполнении увеличиваются на 20%.
  • Цены на приборы кл. точности 1,0 увеличиваются на 15%.
  • Цены на приборы при специальном  исполнении  (кислород, ацетилен, хладон, обезжиривание) увеличиваются на 50 руб.
  • Цены на сигнализирующие манометры с магнитным поджатием контактов (МП) увеличиваются на 15%.
  • Цены на приборы ДМ2005Сг-IP54 радиального исполнения с фланцем увеличиваются на 10%.
  • Цены на приборы с резьбой присоединительного штуцера, отличной от КД (кроме конической) увеличиваются на 55 руб. Цены на приборы сконической резьбой присоединительного штуцера увеличиваются на 100 руб.
  • Цены на приборы по заказу с демпфером увеличиваются на 55 руб.
  • Цены на приборы ДМ2005Сг-IP54 с безопасным стеклом увеличиваются на 300 руб.
  • Цены на приборы с печатью поверителя в паспорте увеличиваются на 100 руб. (В стоимость входит присвоение номера на циферблате). Важно:  печать поверителя в паспорте возможна только для приборов с номером.
  • Цены на приборы с чертой предельного давления на циферблате увеличиваются на 20 руб.
  • Цены на приборы с ценой деления шкалы, отличной от КД — договорные.
  • Цены на приборы с табличкой позиционного обозначения прибора 45 руб.
  • Цены на услуги поверки ЦСМ по отдельному прайсу.

Наименование продукции, тип прибора Диаметр Класс Резьба Диапазон измерения по Диапазон измерения по Цена без НДС Цена с НДС
маркировка корпуса  точности  штуцера  стандартному ряду, Па стандартному ряду, кгс/см2
ДМ2010Сг, ДА2010Сг, ДВ2010Сг 100 1.5 М20*1,5 кПа: 0-100..600; -100-60..500; -100..0
МПа: 0-0,6..10; -0,1-0,9..2,4
0-1…100; -1-0,6..24; -1-0 1850.00 2220.00
ДМ2010Сг 100 1.5 М20*1,5 МПа: 0-16..60 0-160..600 1953.00 2343.60
ДМ2010Сг 100 1.5 М20*1,5 МПа: 0-100..160 0-1000,1600 2571.00 3085.20
ДМ (ДА, ДВ) 2010Сг ОШ 100 1.5 М20*1,5 кПа: 0-100..600; -100-60..500; -100..0
МПа: 0-0,6..10; -0,1-0,9..2,4
0-1…100; -1-0,6..24; -1-0 2215.00 2658.00
ДМ2010Сг ОШ 100 1.5 М20*1,5 МПа: 0-16..60 0-160..600 2862.00 3434.40
ДМ (ДА, ДВ) 2010Сг (корп.нерж., IP54) 100 1.5 М20*1,5 кПа: 0-100..400; -100-60..500; -100..0
МПа: -0,1-0,9..2,4
0-1...4; -1-0,6..24; -1-0 2892.00 3470.40
ДМ2010Сг (корп.нерж., IP54) 100 1.5 М20*1,5 кПа: 0-600
МПа: 0-0,6..60
0-6…600 2992.00 3590.40
ДМ2010Сг (корп.нерж., IP54) 100 1.5 М20*1,5 МПа: 0-100..160 0-1000,1600 3873.00 4647.60
ДМ (ДА, ДВ) 2010Сг (корп.нерж., IP54, бок.разъем) 100 1.5 М20*1,5 кПа: 0-100..600; -100-60..500; -100..0
МПа: 0-0,6..10; -0,1-0,9..2,4
0-1…100; -1-0,6..24; -1-0 3385.00 4062.00
ДМ2010Сг (корп.нерж., IP54, бок.разъем) 100 1.5 М20*1,5 МПа: 0-16..60 0-160..600 3453.00 4143.60
ДМ2010Сг (корп.нерж., IP54, бок.разъем) 100 1.5 М20*1,5 МПа: 0-100..160 0-1000,1600 6044.00 7252.80
ДМ (ДА, ДВ) 2010СгКс (корп.нерж., IP54) 100 1.5 М20*1,5 кПа: 0-100..600; -100-60..500; -100-0
МПа: 0-0,6..160; -0,1-0,9..2,4
0-1…1600; -1-0,6..24; -1-0 5904.00 7084.80
ДМ (ДА, ДВ) 2010СгКс (корп.нерж., IP54, бок.разъем) 100 1.5 М20*1,5 кПа: 0-100..600; -100-60..500; -100-0
МПа: 0-0,6..160; -0,1-0,9..2,4
0-1…1600; -1-0,6..24; -1-0 6070.00 7284.00
Устройство разгрузки контактов (УРК) для ДМ2010Сг   2592.00 3110.40
С креплением   2674.00 3208.80

Примечание :   (цены на дополнительные опции указаны без НДС)
Цены на поставку манометров в исполнении АЭС увеличиваются на 60%.
Цены на поставку манометров в экспортном (Э) исполнении увеличиваются на 20%.
Цены на приборы кл. точности 1,0 увеличиваются на 15%.
Цены на приборы при специальном  исполнении  (кислород, ацетилен, хладон, обезжиривание) увеличиваются на 50 руб.
Цены на сигнализирующие манометры с магнитным поджатием контактов (МП) увеличиваются на 15%.
Цены на приборы ДМ2010Сг-IP54 радиального и осевого исполнения с фланцем увеличиваются на 10%.
Цены на приборы с резьбой присоединительного штуцера, отличной от КД (кроме конической) увеличиваются на 55 руб. Цены на приборы сконической резьбой присоединительного штуцера увеличиваются на 100 руб.
Цены на приборы по заказу с демпфером увеличиваются на 55 руб.
Цены на приборы ДМ2010Сг-IP54 с безопасным стеклом увеличиваются на 200 руб.
Цены на приборы с печатью поверителя в паспорте увеличиваются на 100 руб. (В стоимость входит присвоение номера на циферблате). Важно:  печать поверителя в паспорте возможна только для приборов с номером.
Цены на приборы с чертой предельного давления на циферблате увеличиваются на 20 руб.
Цены на приборы с ценой деления шкалы, отличной от КД — договорные.
Цены на приборы с табличкой позиционного обозначения прибора 45 руб.
Цены на услуги поверки ЦСМ по отдельному прайсу.

Наименование продукции, тип прибора Диаметр Класс Резьба Диапазон измерения по Диапазон измерения по Цена без НДС Цена с НДС
маркировка корпуса  точности  штуцера  стандартному ряду, Па стандартному ряду, кгс/см2
ДМ5012Сг, ДА5012Сг, ДВ5012Сг 100 1.5 М20*1,5 кПа: 0-100..600; -100-60..500; -100..0
МПа: 0-0,6..6; -0,1-0,9..2,4
0-1...60; -1-0,6..24; -1-0 7791.00 9349.20
ДМ5012Сг 100 1.5 М20*1,5 МПа: 0-10..60 0-100...600 7917.00 9500.40
ДМ5012Сг 100 1.5 М20*1,5 МПа: 0-100..160 0-1000, 1600 8782.00 10538.40
ДМ (ДА, ДВ)  5012Сг 160 1.5 М20*1,5 кПа: 0-100..600; -100-60..500; -100..0
МПа: 0-0,6..6; -0,1-0,9..2,4
0-1...60; -1-0,6..24; -1-0 8231.00 9877.20
ДМ5012Сг 160 1.5 М20*1,5 МПа: 0-10..60 0-100...600 8358.00 10029.60
ДМ5012Сг 160 1.5 М20*1,5 МПа: 0-100..160 0-1000, 1600 9226.00 11071.20
ДМ (ДА, ДВ) 5012СгВн 100 1.5 М20*1,5 кПа: 0-100..600; -100-60..500; -100..0
МПа: 0-0,6..6; -0,1-0,9..2,4
0-1..60; -1-0,6..24; -1-0 22110.00 26532.00
ДМ 5012СгВн 100 1.5 М20*1,5 МПа: 0-10..160 0-100..1600 22798.00 27357.60
ДМ5012СгВнКс 100 1.5 М20*1,5 кПа: 0-100..600
МПа: 0-0,6..2,5
0-1..25 26675.00 32010.00

Примечание :   (цены на доп. опции указаны без НДС)
  • Цены на поставку манометров в исполнении АЭС увеличиваются на 60%.
  • Цены на поставку манометров в тропическом (Т2 или Т3) увеличиваются на 35%.
  • Цены на поставку манометров в экспортном (Э) исполнении увеличиваются на 20%.
  • Цены на приборы ДМ5012Сг(Вн, ВнКс) кл. точности 1 увеличиваются на 15%.
  • Цены на приборы при специальном  исполнении  (кислород, ацетилен, хладон, обезжиривание) увеличиваются на 50 руб.
  • Цены на сигнализирующие манометры с магнитным поджатием контактов (МП) увеличиваются на 15%.
  • Цены на приборы с резьбой присоединительного штуцера, отличной от КД (кроме конической) увеличиваются на 55 руб. Цены на приборы сконической резьбой присоединительного штуцера увеличиваются на 85 руб.
  • Цены на приборы по заказу с демпфером увеличиваются на 55 руб.
  • Цены на приборы с печатью поверителя в паспорте увеличиваются на 100 руб. (В стоимость входит присвоение номера на циферблате). Важно:  печать поверителя в паспорте возможна только для приборов с номером.
  • Цены на приборы с чертой предельного давления на циферблате увеличиваются на 20 руб.
  • Цены на приборы с ценой деления шкалы, отличной от КД — договорные.
  • Цены на приборы с табличкой позиционного обозначения прибора 45 руб.
  • Цены на услуги поверки ЦСМ по отдельному прайсу.

Наименование продукции, тип прибора Диаметр Класс Резьба Диапазон измерения по Диапазон измерения по Цена без НДС Цена с НДС
маркировка корпуса  точности  штуцера  стандартному ряду, Па стандартному ряду, кгс/см2
Сигнализатор давления ФГ-1007 100 2.5 М20х1.5 .-100..0…900 кПа -1-9 2 140.00 2568.00
Примечание :
Цены на поставку в тропическом исполнении увеличиваются на 35%.

Взрывозащищенные манометры, вакуумметры, мановакуумметры
Наименование продукции, тип прибора Диаметр Класс Резьба Диапазон измерения по Диапазон измерения по Цена без НДС Цена с НДС
маркировка корпуса  точности  штуцера  стандартному ряду, Па стандартному ряду, кгс/см2
ДМ2005Сг1Ех, ДА2005Сг1Ех, ДВ2005Сг1Ех 160 1.5 М20*1,5 кПа: 0-100..600; -100-60..500; -100-0
МПа: 0-0,6..160; -0,1-0,9..2,4
0-1..1600; -1-0;-1-0,6..24 8276.00 9931.20
ДМ2005Сг 1Ех-М1. ДА2005Сг 1Ех-М1, ДВ2005Сг 1Ех-М1 160 1.5 М20*1,5 кПа: 0-100..600; -100-60..500; -100-0
МПа: 0-0,6..160; -0,1-0,9..2,4
0-1..1600; -1-0;-1-0,6..24 7900.00 9480.00
МТП-16СгВ3Т4, ВТП-16СгВ3Т4, МВТП-16СгВ3Т4   1.5 М20*1,6 кПа: 0-100..600; -100-60..500; -100-0
МПа: 0-0,6..160; -0,1-0,9..2,4
0-1..1600; -1-0;-1-0,6..24 22615.00 27138.00

ДМ2005Сг1Ех«Кс», ДА2005Сг1Ех«Кс»,

ДВ2005Сг1Ех«Кс»

160 1.5 М20*1,5 кПа: 0-100..600; -100-60..500; -100-0
МПа: 0-0,6..160; -0,1-0,9..2,4
0-1..1600; -1-0; -1-0,6..24 10990.00 13188.00
ДМ5010Сг0Ex. ДА5010Сг0Ех, ДВ5010Сг0Ех 100 1.5 М20*1,5 кПа: 0-100..600; -100-60..500; -100..0
МПа: 0-0,6..10; -0,1-0,9..2,4
0-1…100; -1-0; -1-0,6..24 4442.00 5330.40
ДМ 5010Сг0Ех 100 1.5 М20*1,5 МПа: 0-16..60 0-160..600 5006.00 6007.20
ДМ 5010Сг0Ех 100 1.5 М20*1,5 МПа: 0-100..160 0-1000,1600 5515.00 6618.00
ДМ5012СгВн, ДА5012СгВн, ДВ5012СгВн 100 1.5 М20*1,5 кПа: 0-100..600; -100-60..500; -100..0
МПа: 0-0,6..6; -0,1-0,9..2,4
0-1..60; -1-0,6..24; -1-0 22110.00 26532.00
ДМ 5012СгВн 100 1.5 М20*1,5 МПа: 0-10..160 0-100..1600 22798.00 27357.60
ДМ5012СгВнКс 100 1.5 М20*1,5 кПа: 0-100..600
МПа: 0-0,6..2,5
0-1..25 26675.00 32010.00

Устройство разгрузки контактов (УРК) Для ДМ2010Сг, ДМ2005Сг   2592.00 3110.40
С креплением   2674.00 3208.80

Примечание :   (цены указаны без НДС)
  • Цены на поставку манометров в исполнении АЭС увеличиваются на 60%.
  • Цены на поставку манометров в тропическом (Т2 или Т3) увеличиваются на 35%.
  • Цены на поставку манометров в экспортном (Э) исполнении увеличиваются на 20%.
  • Цены на приборы при специальном  исполнении  (кислород, ацетилен, хладон, обезжиривание) увеличиваются на 50 руб.
  • Цены на сигнализирующие манометры с магнитным поджатием контактов (МП) увеличиваются на 15%.
  • Цены на приборы с резьбой присоединительного штуцера, отличной от КД (кроме конической) увеличиваются на 55 руб. Цены на приборы сконической резьбой присоединительного штуцера увеличиваются на 85 руб.
  • Цены на приборы по заказу с демпфером увеличиваются на 55 руб.
  • Цены на приборы с печатью поверителя в паспорте увеличиваются на 100 руб. (В стоимость входит присвоение номера на циферблате). Важно:  печать поверителя в паспорте возможна только для приборов с номером.
  • Цены на приборы с чертой предельного давления на циферблате увеличиваются на 20 руб.
  • Цены на приборы с ценой деления шкалы, отличной от КД — договорные.
  • Цены на приборы с табличкой позиционного обозначения прибора 45 руб.
  • Цены на услуги поверки ЦСМ по отдельному прайсу.


Предоставляем гарантию на все виды продукции, представленной ЗАО Промприбор, обеспечиваем доставку заказа в любой регион России, а нашим постоянным клиентам предоставляем скидки.

Каталог продукции

ЗАО ПРОМПРИБОР - комплексные поставки КИПиА

  • Поддерживаем все заводские гарантии проиводителей.
  • Поставка - в любой регион России.
  • Постоянным клиентам предоставляются скидки.

Контактный телефон/факс (343) 345-28-66, 217-63-28, 217-63-29, 383-43-89

Электронная почта : pp-66@list.ru

Cделать заказ

Сайт: www.pp66.ru

Новости

Тахометры по ценам производителей. Актуальный прайс-лист на приборы для измерения частоты вращения вала

В разделе "ТАХОМЕТРЫ" обновлена информация о ценах на приборы для измерения для измерения частоты вращения вала.

Все представленные в прайс-листе тахометры, а так же сопутствующее оборудование можно заказать и купить в нашей компании по ценам, указанным в данном разделе и не превышающих цен производителей. Полные заводские гарантии, скидки, бесплатная доставка до филиалов ТК для отгрузки иногородним Заказчикам.

Каталог по алфавиту
Контакты
Россия, г.Екатеринбург
Тел/факс: 343 345-28-66, 217-63-28, 217-63-29, 383-43-89
E-mail: pp-66@list.ru
Rambler's Top100
Политика конфиденциальности


Данный сайт использует файлы cookie и прочие похожие технологии. В том числе, мы обрабатываем Ваш IP-адрес для определения региона местоположения. Используя данный сайт, вы подтверждаете свое согласие с политикой конфиденциальности сайта.
ОК
