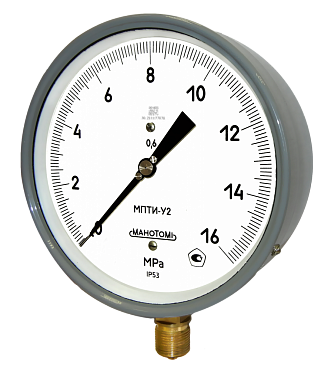

МПТИ, ВПТИ, МВПТИ - Манометр, вакуумметр, мановакуумметр показывающий точных измерений  (кл. точности - 1%, 0,6%, 0,4%)

1. Назначение

МПТИ, ВПТИ, МВПТИ - Манометры, вакуумметры, мановакуумметры показывающие точных измерений предназначены для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся жидкостей, газа и пара, в том числе кислорода и применения в сферах государственного метрологического контроля и надзора (ГМКиН) и государственной системы промышленных приборов и средств автоматизации (ГСП).

Приборы класса точности=0,4 допускается использовать в качестве образцовых средств измерений при соблюдении соотношения пределов допускаемых основных погрешностей не более 1:3.

Принцип действия основан на уровновешивании измеряемого давления силами упругой деформации манометрической пружины. Перемещение конца пружины через тягу передается секторному механизму, который вращается на оси. Посредством зубчатого зацепления поворот сектора вызывает вращение трибки, на которой неподвижно насажена стрелка, указывающая давление по шкале.

2. Технические характеристики МПТИ, ВПТИ, МВПТИ

  • Пределы показаний прибора, кгс/см²:

манометров МПТИ от 0 до 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600;1 000; 1 600; 2 500

вакуумметров ВПТИ от -1 до 0;

мановакуумметров МВПТИ от -1 до 0,6; 1,5; 3; 5; 9; 15; 24.

По заказу приборы поставляются в единицах измерения кПа, МПа

  • Диаметр корпуса 160 мм
  • Класс точности приборов 0,4; 0,6; 1,0
  • Степень защиты IP53
  • Масса приборов не более 1,5 кг
  • Средний срок службы 10 лет
  • Варианты исполнения: радиальный штуцер без фланца
  • Материалы деталей:
    • корпус: алюминиевый сплавы, сталь
    • стекло: оконное
    • трубчатая пружина: медный сплав, железоникелевый сплав
    • держатель: медный сплав
    • механизм: бронза, нержавеющая сталь
  • По устойчивости к климатическим воздействиям приборы имеют исполнение У2, а также исполнение Т2 по ГОСТ 15150-69 (но для работы при температуре от -50 до +60 °С)
  • Приборы выдерживают воздействие вибрации в диапазоне частот от 5 до 25 Гц с амплитудой 0,1 мм (группа L3 по ГОСТ 12997-84)
  • Приборы изготавливаются с резьбой присоединительного штуцера М20*1,5-8g, G1/2-B, R1/2

Приборы могут поставляться с технологической чертой на шкале.

Манометры МПТИ с классом точности 0,6 и 1,0 имеют корректор "0", вынесенный на корпус прибора или расположенный на показывающей стрелке.

С классом точности 0,4 имеют корректор "0", вынесенный на корпус прибора.



Изделия могут поставляться запломбированными.

Могут поставляться с демпфером, ввернутым в штуцер прибора, для гашения пульсирующего давления.

Изготавливаются по ТУ 4212-044-00225590-2003, ГОСТ 2405-88.

3. Габаритные и присоединительные размеры МПТИ

4. Поверка МПТИ, ВПТИ, МВПТИ

  • Приборы поставляются калиброванными и поверенными. Метрологическая служба ОАО “Манотомь” аккредитована на право поверки средств измерений. Зарегистрирована в Реестре аккредитованных метрологических служб под №1004. Шифр поверительного клейма “БПМ”.
  • По желанию потребителя поверку приборов может осуществить государственный орган по стандартизации и метрологии – Томский ЦСМ.
  • Периодическая поверка приборов в процессе эксплуатации производится в соответствии с МИ 2124-90.

Межповерочный интервал – 1 год.

5. Сертификаты производителя МПТИ, ВПТИ, МВПТИ


Руководство по эксплуатации

6. Образец заказа

При заказе приборов необходимо указать:

Тип прибора  » МПТИ
» ВПТИ
» МВПТИ
Манометр
Вакуумметр
Мановакуумметр
Климатическое исполнение » У2
» У3
» Т2
» Т3
Для приборов с классом точности 0.6 и 1
Для приборов с классом точности 0.4
Для приборов с классом точности 0.6 и 1
Для приборов с классом точности 0.4
Верхнее значение
диапазона показаний

Единица измерения » кгс/см
» кПа
» МПа

Класс точности » 0.4
» 0.6
» 1.0

Наличие корректора "0"
на корпусе прибора
» -//- (базовое)
» корр
Без корректора "0"
С корректором "0"
Измеряемая среда  » -//- (базовое)
» Кис

Кислород
Конструктивное исполнение » -//-  Радиальный штуцер без фланца
Степень защиты » IP53
Резьба штуцера » M20x1.5 (базовое)
» G1/2
» K1/2

Дополнительные
требования
» Обезж.
» АЭС
» АЭС-Кл.б.3
» Д
» Черта
» Эталон
» Пл.
» Табл.
» П.П.С
» ЦСМ
 Обезжиривание
 Атомное исполнение, класс безопасности 4
 Атомное исполнение, класс безопасности 3
 Демпфер
 Черта на шкале
 Эталон
 Пломба
 Табличка
 Первичная поверка на стекле
 Поверка ЦСМ

Пример заказа:

Манометр МПТИ исполнения У2, с пределами измерений 0-2,5 кгс/см², класса точности 1,0, для измерения давления жидкости, с радиальным штуцером без фланца, со степенью защиты IP 53:

Манометр МПТИ-У2-2,5 кгс/см²-1,0 - ТУ 4212-044-00225590-2003 .


7. Цены

Наименование продукции, тип прибора Диаметр Класс Резьба Диапазон измерения по Диапазон измерения по Цена без НДС Цена с НДС
маркировка корпуса  точности  штуцера  стандартному ряду, Па стандартному ряду, кгс/см2
МПТИ, МВПТИ, ВПТИ (кл. т. 1,0) 160 1.0 М20*1,5   0-0,6..60; -1-0,6..24;-1-0 2815,00 3378,00
МПТИ  (кл. т. 1,0) 160 1.0 М20*1,5 МПа: 0-10..60 0-100..600 3551,00 4261,20
МПТИ  (кл. т. 1,0) 160 1.0 М20*1,5 МПа: 0-100..160 0-1000, 1600 5899,00 7078,80
МПТИ-М1, ВПТИ-М1, МВПТИ-М1 160 1.0 М20*1,5   0-0,6…60,-1-0,6…24,-1-0 2 690,00  3228,00
МПТИ-М1 160 1.0 М20*1,5   0-100…600 3 390,00  4068,00
МПТИ, МВПТИ, ВПТИ (кл. т. 0,6) 160 0,6 М20*1,5   0-0,6..60; -1-0,6..24;-1-0 3241,00 3889,20
МПТИ (кл. т. 0,6) 160 0,6 М20*1,5 МПа: 0-10..60 0-100..600 3801,00 4561,20
МПТИ (кл. т. 0,6) 160 0,6 М20*1,5 МПа: 0-100..160 0-1000, 1600 6608,00 7929,60
МПТИ-М1, ВПТИ-М1, МВПТИ-М1 160 0,6 М20*1,5   0-0,6…60,-1-0,6…24,-1-0 3 090,00  3708,00
МПТИ-М1 160 0,6 М20*1,5    0-100…600 3 630,00  4356,00
Манометры, вакуумметры и мановакуумметры показывающие точных измерений с внешним корректором "0"
МПТИ, МВПТИ, ВПТИ 160 1 М20*1,5   0-0,6..60; -1-0,6..24;-1-0 3429,00 4114,80
МПТИ 160 1 М20*1,5 МПа: 0-10..60 0-100..600 4080,00 4896,00
МПТИ 160 1 М20*1,5 МПа: 0-100..160 0-1000, 1600 7077,00 8492,40
МПТИ, МВПТИ, ВПТИ 160 0,6 М20*1,5   0-0,6..60; -1-0,6..24;-1-0 3618,00 4341,60
МПТИ 160 0,6 М20*1,5 МПа: 0-10..60 0-100..600 4220,00 5064,00
МПТИ 160 0,6 М20*1,5 МПа: 0-100..160 0-1000, 1600 7077,00 8492,40
МПТИ-М1, ВПТИ-М1, МВПТИ-М1 160 0,6 М20*1,5   0-0,6…60,-1-0,6…24,-1-0 3 455,00  4146,00
МПТИ-М1 160 0,6 М20*1,5    0-100…600 4 030,00  4836,00
Манометры, вакуумметры и мановакуумметры показывающие точных измерений с внешним корректором "0"
МПТИ, МВПТИ, ВПТИ (кл. т. 0,4) 160 0,4 М20*1,5   0-0,6..60; -1-0,6..24;-1-0 4824,00 5788,80
МПТИ (кл. т. 0,4) 160 0,4 М20*1,5 МПа: 0-10..60 0-100..600 5122,00 6146,40
МПТИ-М1, ВПТИ-М1, МВПТИ-М1 160 0,4 М20*1,5   0-0,6…60,-1-0,6…24,-1-0 4 605,00  5526,00
МПТИ-М1 160 0,4 М20*1,5    0-100…600 4 890,00  5868,00

Примечание :
Цены на поставку манометров в исполнении АЭС увеличиваются на 60%.
Цены на поставку манометров в экспортном (Э) исполнении увеличиваются на 20%.
Цены на приборы при специальном  исполнении  (кислород, ацетилен, хладон, обезжиривание) увеличиваются на 45 руб.
Цены на приборы с резьбой присоединительного штуцера, отличной от КД (кроме конической) увеличиваются на 55 руб. Цены на приборы сконической резьбой присоединительного штуцера увеличиваются на 85 руб.
Цены на приборы по заказу с демпфером увеличиваются на 55 руб.
Цены на приборы с печатью поверителя в паспорте увеличиваются на 100 руб. (В стоимость входит присвоение номера на циферблате). Важно:  печать поверителя в паспорте возможна только для приборов с номером.
Цены на приборы с чертой предельного давления на циферблате увеличиваются на 20 руб.
Цены на приборы с ценой деления шкалы, отличной от КД — договорные.
Цены на приборы МПТИ кл.т. 0,4 с зеркальной шкалой увеличиваются на 200 руб.
Цены на приборы с табличкой позиционного обозначения прибора 45 руб.
Цены на услуги поверки ЦСМ по отдельному прайсу.


Ориентировочный срок изготовления и готовности к отгрузке = 45 дней.

Поставка - в любой регион по РФ.
