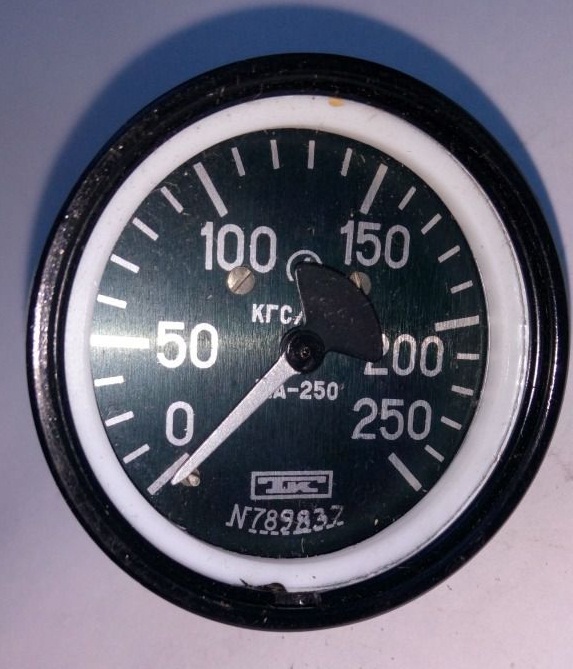

МА-250, -М, (К) - Манометры авиационные


1. Назначение

Авиационные манометры серии МА применяются в основном в авиационной промышленности, как для воздушных, так и для наземных работ для измерения избыточного давления жидких и газообразных неагрессивных сред, в том числе кислорода.

Изделия могут эксплуатироваться в условиях АЭС. Работоспособны в условиях механических воздействий - вибрации.

В зависимости от условий, в которых планируется использование, приборы могут иметь различную окраску циферблата и исполнение по материалам.

Так, для измерений, производимых в воздухе, они имеют красный циферблат и, как правило, корпус манометров изготавливается из нержавеющей стали. Для наземных измерений приборы изготавливаются с черным циферблатом.

Кроме этого, по требованию Заказчика на циферблат манометров может быть нанесена технологическая черта.


2. Типы авиационых манометров
МА-4, МА-10, МА-40, МА-60, МА-100, МА-250М, МА-250, МА-100В, МА-6К, МА-250КМ, МА-250К
манометры без фланца с осевым штуцером
МА-160, МА-16К, МА-25КМ, МА-60К, МА-25К
манометры с передним фланцем с осевым штуцером
МА-10К
манометры без фланца с радиальным штуцером


3. Технические характеристики авиационных манометров:
1. Верхние значения диапазона показаний, кгс/см 2
4; 6; 10; 16; 25; 40; 60; 100; 160; 250
2. Класс точности
4
3. Температура окружающей среды, °С
–60…+80; –60…+160 (для манометров МА-25К, МА-250, МА-250К
4. Относительная влажность при температуре
35°С, %, не более
100
5. Присоединительная резьба:
МА-4, МА-10, МА-40, МА-60, МА-100, МА-250М, МА-250, МА-100В

М10х1 (переходная гайка М14х1,5 кроме МА-100В)
МА-25К, МА-250, МА-250К
М12х1
МА-160
М14х1,5
МА-6К, МА-250КМ, МА-250К, МА-10К
Труб. 1/4”
МА-16К, МА-25КМ, МА-60К, МА-25К
К 1/8” ГОСТ 6111-52
6. Виброустойчивость при воздействии вибрационных
нагрузок в диапазоне частот, Гц
с ускорением, g, не более

20...80
2,5
7. Вибропрочность после воздействия вибрационных
нагрузок в диапазоне частот, Гц
с ускорением, g, не более

5...300
7
8. Ударопрочность после воздействия ударных нагрузок
многократного действия
с ускорением, g, не более
длительность ударного импульса, мс


12

20...50
9. Диаметр корпуса, мм
60
10. Масса, кг, не более
0,26
11. Изготавливаются по
ТУ 25-02.1549-74
12. Код ОКП
42 1213


4. Образец заказа

При оформлении заказа необходимо указать модель манометра, рабочее избыточное давление, наличие или отсутствие технологической черты, цвет циферблата, расположение и резьбу присоединительного штуцера.


При заказе необходимо указать:
  1. Наименование и условное обозначение манометра
  2. Верхнее значение диапазона показаний
  3. Единицу измерения - кгс/см 2 , МПа, кПа
  4. Исполнение циферблата (только для манометров со светящимся циферблатом) - черный цвет - для наземных работ; красный цвет -для работ в воздухе.
  5. Резьбу присоединительного штуцера (М12х1 – обозначение “1” – только для манометров МА-250, МА-250К, МА-25К с резьбой М12х1)
  6. Наличие красной отметки на шкале
  7. Номер ТУ
Пример заказа:

Манометр с верхним значением диапазона показаний 100 кгс/см 2 с красной отметкой на 65 кгс/см 2 :

Манометр МА-100/65 кгс/см 2 ТУ 25-02.1549-74
.



5. Прайс-лист (цены с НДС)

 Манометры авиационные


Наименование продукции, тип прибора Диаметр Класс Резьба Цена с НДС
маркировка корпуса  точности  штуцера
МА-4, МА-10, МА-40, МА-60, МА-100, МА-100В 60 4 М10*1 3744,00
МА-250, МА-250М 60 4 М10*1 4716,00
МА-25К; 250; 250К ОТК 60 4 М12*1,5 4818,00
МА-160 60 4 М14*1,5 3744,00
МА-6К, МА-10К 60 4 Труб. 1/4” 3744,00
МА-250КМ, МА-250К 60 4 Труб. 1/4” 4818,00
МА-16К,  МА-60К, 60 4 К1/8 3744,00
МА-25КМ, МА-25К 60 4 К1/8 4380,00



ПРИМЕЧАНИЕ : Материал корпуса манометров серии МА - нержавеющая сталь, цвет шкалы - красный

Ориентировочный срок изготовления и готовности к отгрузке - 180 календарных дней.

Отгрузка - в любой регион России.                                                                                  ЗАО Промприбор
