МТП-100/1-ВУМ - Манометр молочный

Главная / Каталог / Давление и Вакуум / Манометры, вакуумметры, мановакуумметры / МТП-100/1-ВУМ - Манометр молочный

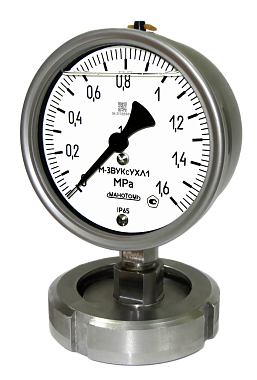

МТП-100/1-ВУМ - Манометр молочный виброустойчивый

ЗАО Промприбор предагает к поставке показывающие вибростойкие манометры для пищевой промышленности МТП-100-1-ВУМ с мембранным разделительным устройством, предназначенных для измерения избыточного давления в трубопроводах сепараторов пищевых продуктов.

Изделие состоит из манометра и мембранного разделительного устройства. Внутренняя полость трубчатой пружины манометра и надмембранное пространство разделительного устройства должны быть заполнены разделительной жидкостью полиэтилсилоксановой марки ПЭС-2 ГОСТ 13004-77.

2. Технические характеристики :

  • Пределы показаний манометра: от 0 до 10 кгс/см 2
    По заказу приборы поставляются в единицах измерения кПа, МПа
  • Диаметр корпуса 100 мм
  • Класс точности приборов 2,5
  • Степень защиты IP50
  • Масса приборов не более 1,5 кг
  • Средний срок службы 10 лет
  • Варианты исполнения : радиальный штуцер без фланца
  • Материалы деталей:
    • корпус: алюминиевый сплав
    • стекло: оконное
    • мембрана: фторопласт
  • Манометр выдерживает воздействие измеряемой среды с температурой до +95°С
  • По устойчивости к климатическим воздействиям приборы имеют исполнение У5, а также исполнение Т4 по ГОСТ 15150-69 (но для работы при температуре от -10 до +60 °С)
  • Приборы выдерживают воздействие вибрации в диапазоне частот от 5 до 25 Гц с амплитудой до 0,1 мм (группа L3 по ГОСТ 12997-84)
  • Приборы выдерживают воздействие вибрации в диапазоне частот от 5 до 120 Гц с амплитудой 0,15 мм и ускорением 19,6 м/с 2 (группа V4 по ГОСТ 12997-84)
  • Приборы могут поставляться с технологической чертой на шкале.
  • Приборы могут поставляться запломбированными.
  • Приборы изготавливаются по ТУ 25.02.1872-75

3. Габаритные и присоединительные размеры

4. Рекомендуемая схема монтажа



5. Поверка

  • Приборы поставляются калиброванными и поверенными. Метрологическая служба ОАО “Манотомь” аккредитована на право поверки средств измерений. Зарегистрирована в Реестре аккредитованных метрологических служб под №1004. Шифр поверительного клейма “БПМ”.
  • По желанию потребителя поверку приборов может осуществить государственный орган по стандартизации и метрологии – Томский ЦСМ.
  • Периодическая поверка приборов в процессе эксплуатации производится в соответствии с МИ 2124-90.
  • Межповерочный интервал – 1 год.

6. Сертификаты производителя

7. Образец заказа

При заказе приборов необходимо указать:

- тип прибора;

- климатическое исполнение и категорию размещения в соответствии с ГОСТ 15150;

- верхнее значение диапазона показаний (по требованию потребителей оговаривается наличие предельной отметки: например, 4/3);

- единицы измерения верхнего значения диапазона показаний (МПа, кгс/см² и т.д.);

- класс точности;

- в случае исполнения для атомных станций указать – «АЭС»;

- наименование измеряемой среды при специальном исполнении прибора (кислород, ацетилен, аммиак, марка хладона);

- конструктивное исполнение (наличие фланца, расположение штуцера, наличие демпфера);

- степень защиты в соответствии с ГОСТ 14254;

- поверка, калибровка и пломбирование (по требованию потребителя) – П.П.Пл;

- дополнительные данные (цена деления, черный циферблат, подсветка, иностр. язык для сопроводительной документации);

- для экспортного исполнения – «Э»;

- номер ТУ.

Примечания:

В схеме условного обозначения прибора не указываются данные базового исполнения, а также другие технические характеристики, в случае, если они являются единственными для данного типа приборов.

Пример заказа:

Манометр МТП-100/1-ВУМ исполнения У5, с пределами измерений 0-10 кгс/см², класса точности 2,5, для измерения давления пищевых продуктов, с радиальным штуцером без фланца, со степенью защиты IP 50:

МТП-100/1-ВУМ-У5-10 кгс/см²-2,5 - ТУ 25.02.1872-75 .

 8. Цены с НДС

Наименование
Диапазон измерения, кгс/см²
Цена, руб./шт.
МТП-100/1-ВУМ
0-10
3359.46


Ориентировочный срок изготовления = 40-45 дней.

Отгрузка - в любой регион РФ.
