МТПСд-100-ОМ2, ВТПСд-100-ОМ2, МВТПСд-100-ОМ2 - Манометры, вакуумметры, мановакуумметры судовые (корабельные)

1. Назначение

ЗАО Промприбор предлагает к поставке манометры МТПСд-100-ОМ2, вакуумметры ВТПСд-100-ОМ2, мановакуумметры МВТПСд-100-ОМ2 судовые (корабельные), предназначеных для измерения избыточного и вакуумметрического давления жидкостей (дизельного топлива, масла, воды, морской воды), газов и водяного пара, температура которых в месте отбора давления не должна быть более 60° С, в окружающей среде, насыщенной парами смазочного масла, дизельного топлива и морской воды. Приборы могут изготовляться для измерения давления хладонов марок 12, 13. 22. 142, 502 и кислорода.

Изделия, предназначенные для измерения хладонов, имеют дополнительную температурную шкалу.

Приборы могут поставляться в комплектации с клапанным устройством КУ, предназначенным для фиксации максимального значения давления газов в камере сгорания цилиндров двигателей с числом циклов от 100 до 1000 в минуту.
Приборы одобрены Российским морским регистром судоходства и Российским речным регистром. Рекомендуются для установок подверженных вибрациям.

2. Технические характеристики

  • Пределы показаний прибора, кгс/см 2 :

манометра МТПСд-100-ОМ2 от 0 до 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600;

вакуумметра ВТПСд-100-ОМ2 от -1 до 0;

мановакуумметра МВТПСд-100-ОМ2 от -1 до 0,6; 1,5; 3; 5; 9; 15; 24.

По заказу приборы поставляются в единицах измерения кПа, МПа

  • Диаметр корпуса 100 мм
  • Класс точности приборов 1,5 (по заказу 1)
  • Степень защиты IPX4D (приборы устойчивы к воздействию морского тумана)
  • Масса приборов не более 0,75 кг
  • Средний срок службы 10 лет
  • Варианты исполнения: радиальный штуцер без фланца, с задним фланцем
  • Материалы деталей:
    • корпус: алюминиевый сплав
    • стекло: оконное
    • трубчатая пружина: медные сплавы, железоникелевый сплав
    • держатель: медный сплав
    • механизм: бронза, нержавеющая сталь
  • По устойчивости к климатическим воздействиям приборы имеют исполнение ОМ2 по ГОСТ 15150-69 (но для работы при температуре от -60 до +65 °С)
  • Приборы изготавливаются вибропрочными, виброустойчивыми, ударостойкими, ударопрочными.
  • Приборы выдерживают воздействие вибрации в диапазоне частот от 5 до 30 Гц с амплитудой до 2,5 мм
  • Приборы изготавливаются с резьбой присоединительного штуцера М20*1,5-8g, G1/2-B, R1/2

Приборы могут поставляться с технологической чертой на шкале.

Приборы могут поставляться запломбированными.

Приборы могут поставляться с демпфером, ввернутым в штуцер прибора, для гашения пульсирующего давления.

Приборы изготавливаются по ТУ 25.02.1946-76, ГОСТ 2405-88

Приборы – аналоги: МКр-60, МВКр-60, МТК, МКУ, МКШ.

3. Габаритные и присоединительные размеры

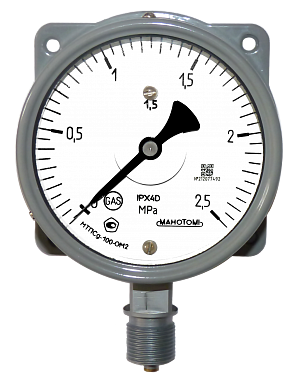

Рис.1. Исполнение с радиальным штуцером без фланца

Рис.2. Исполнение с радиальным штуцером и задним фланцем

Рис.3. Присоединительный штуцер

4. Поверка

  • Приборы поставляются калиброванными и поверенными. Метрологическая служба ОАО “Манотомь” аккредитована на право поверки средств измерений. Зарегистрирована в Реестре аккредитованных метрологических служб под №1004. Шифр поверительного клейма “БПМ”.
  • По желанию потребителя поверку приборов может осуществить государственный орган по стандартизации и метрологии – Томский ЦСМ.
  • Периодическая поверка приборов в процессе эксплуатации производится в соответствии с МИ 2124-90.
  • Межповерочный интервал – 1 год.

5. Сертификаты производителя


Титульный лист с пометкой об одобрении ФГУ «Российским морским регистром судоходства»

Сертификат об одобрении типового изделия ФГУ «Российским речным регистром»

Руководство по эксплуатации

6. Образец заказа

При заказе прибора необходимо указать:

- тип прибора;

- климатическое исполнение и категорию размещения в соответствии с ГОСТ 15150;

- верхнее значение диапазона показаний (по требованию потребителей оговаривается наличие предельной отметки: например, 4/3);

- единицы измерения верхнего значения диапазона показаний (МПа, кгс/см² и т.д.);

- класс точности;

- в случае исполнения для атомных станций указать – «АЭС»;

- наименование измеряемой среды при специальном исполнении прибора (кислород, ацетилен, аммиак, марка хладона);

- конструктивное исполнение (наличие фланца, расположение штуцера, наличие демпфера);

- степень защиты в соответствии с ГОСТ 14254;

- поверка, калибровка и пломбирование (по требованию потребителя) – П.П.Пл;

- дополнительные данные (цена деления, черный циферблат, подсветка, иностр. язык для сопроводительной документации);

- для экспортного исполнения – «Э»;

- номер ТУ.

Примечания:

1. За базовое исполнение приборов принято следующее исполнение приборов:

- степень защиты – IP X4D ;

- радиальный штуцер без фланца.

2. В схеме условного обозначения прибора не указываются данные базового исполнения, а также другие технические характеристики, в случае, если они являются единственными для данного типа приборов.

Пример заказа:

Манометр МТПСд-100 исполнения ОМ2, с пределами измерений 0 – 16 кгс/см², класса точности 1,5, для измерения избыточного давления воды, с радиальным штуцером без фланца, со степенью защиты IP X4D :

МТПСд-100-ОМ2-16 кгс/см²-РШ- ТУ 25.02.1946-76 .

 7. Цены с НДС

Наименование
Диапазон измерения, кгс/см²
руб./шт.
МТПСд-100-ОМ2
0-1…100
1683.86
МТПСд-100-ОМ2
0-160; 0-250; 0-400; 0-600
2500.42
ВТПСд-100-ОМ2
-1-0
1683.86
МВТПСд-100-ОМ2
-1-0,6…24
1683.86

Примечание:

  • Цена на поставку приборов классом точности 1,0 увеличиваются на 15%.
  • при специальном исполнении (кислород, ацетилен, хладон, обезжиривание) увеличиваются на 55 руб
  • с оформлением документации на английском языке увеличиваются на 10%.
  • с печатью поверителя в паспорте увеличиваются на 10%.
  • по заказу с номером увеличиваются на 10%.
  • с чертой предельного давления на циферблате увеличиваются на 5%.
  • с ценой давления, отличного от конструкторской документации, увеличиваются на 10%.
  • Цена на поставку приборов с поверкой ЦСМ, с опломбированием определяются по отдельному прайс-листу.

Ориентировочный срок изготовления и готовности к отгрузке - 35-40 календарных дней.

Отгрузка - в любой регион России.
