Манометр, вакуумметр, мановакуумметр виброустойчивый
ЗАО Прмприбор предлагает к поставке широкий выбор вибростойких показвающих манометров (вакуумметров, мановакуумметров).
|
Вибростойкие манометры, вакуумметры, мановакуумметры предназначены для непрерывного измерения давления жидких и газообразных сред, в том числе хладонов 12, 13, 22, 142, 502, 134а и 404а, сереводородсодержащих сред, газоводонефтяной эмульсии, нефти и нефтепродуктов, кислорода, ацетилена, аммиака и др., неагрессивных некристаллизующихся по отношению к материалам измерительных механизмов приборов в режиме реального времени в условиях повышенных вибраций.
|
по принципу действия :
- деформационные манометры - приборы, в которых измеряемое давление уравновешивается силой упругой деформации трубчатой пружины, мембраны или сильфона;
- по методу измерений : прямого действия;
- по способу предоставления информации : манометры показывающие;
- по форме представления показаний : манометры аналоговые (стрелочные);
- по метрологическому назначению : манометры рабочие;
- по технологическому назначению : манометры виброустойчивые;
- по функциональному назначению : манометры показывающие не сигнализирующие.
|
В зависимости от расположения штуцера, наличия или отсутствия фланцев и демпфера, вибростойкие манометры имеют следующие варианты исполнений :
- Р - радиальный штуцер без фланца - подключение к процессу "снизу", установка на трубе;
- Ф - с радиальным штуцером с фланцами - соединение с системой "снизу", установка в щите (на панели приборов;
- ОШ - осевой штуцер без фланцев - подключение к процессу "сзади", установка на трубе;
- ФОШ - осевой штуцер с фланцами - соединение с системой "сзади", установка в щите (на панели приборов;
- Д - исполнение с "демпфером" - входное отверстие манометра заужено в форме песочных часов для гашения возможных перепадов давлений с целью предохранения чувствительных элементов приборов от повреждений.
В зависимости от типов и видов чувствительных элементов манометров и в соответствие с ГОСТ 2405-88, приборы производятся со следующими пределами измерений давления :
- для шкал в кгс/см2 : 0,6; 1,0; 2,5; 4,0; 6,0; 10,0; 16,0; 25,0; 40,0; 60,0; 100; 160; 250; 400; 600; 1000; 1600;
- для шкал в кПа : 60; 100; 250; 400; 600;
- для шкал в МПа : 0,06; 0,1; 0,16; 0,25; 0,4; 0,6; 1,0; 2,5; 4,0; 6,0; 10,0; 16,0; 25,0; 40,0; 60,0; 100; 160.
В зависимости от диаметра лицевой панели прибора (циферблата), в соответствие с техническими условиями производителей и ГОСТ 2405-88 выпускаются манометры следующих типоразмеров, мм :
|
Диаметр корпуса, мм |
Класс точности, % : |
|
60 (66) |
1,5; 2,5 |
|
100 |
1,0; 1,5; 2,5 |
|
160 |
1,0; 1,5; 2,5 |
|
с метрической резьбой :
- М12×1,5;
- М20×1,5;
с трубной цилиндрической резьбой :
- G1/2";
- G1/4";
с трубной конической резьбой :
- R1/2";
- R1/4";
с трубной дюймовой конической резьбой с углом профиля 60° :
- K1/2";
- K1/4";
В зависимости от места установки вибростойких манометров, они могут изготавливаться с различной степенью защиты от воздействия влаги и пыли. В соответствие с ГОСТ 14254-96, приборы имеют следующие основные варианты исполнений :
- IPX4D
- IP54
- IP65
|
- У - для макроклиматического района с умеренным климатом;
- УХЛ - для макроклиматических районов с умеренным и холодным климатом;
- Т - для макроклиматических районов, как с сухим, так и с влажным тропическим климатом;
- ОМ - для макроклиматических районов, как с умеренно-холодным, так и тропическим морским климатом, в т.ч. для судов неограниченного района плавания.
|
- 1 - для эксплуатации на открытом воздухе;
- 2 - для эксплуатации под навесом;
- 3 - для эксплуатации в закрытых помещениях (объемах) с естественной вентиляцией без искусственно регулируемых климатических условий;
- 3.1 - для эксплуатации в нерегулярно отапливаемых помещениях;
- 5 - для эксплуатации в помещениях с повышенной влажностью.
|
На циферблат прибора наносят:
-
единицу измерений давления;
- класс точности или условное обозначение класса точности;
- условное обозначение рабочего положения прибора, если оно отличается от нормального;
- наименование или условное обозначение измеряемой среды — при специальном исполнении прибора.
На циферблате, корпусе или табличке показывающих вибростойких манометров наносят:
- условное обозначение прибора;
- знак Государственного реестра — по ГОСТ 8.383;
- товарный знак предприятия-изготовителя.
|
|
Фото |
Условное обозначение прибора |
Конструктивное исполнение |
Способ подключения к системе |
Измеряемая среда |
|

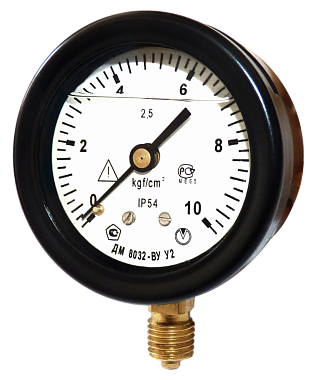

ДМ8032-Ву - Манометры, ДА8032Ву - мановакуумметры, ДВ8032 - вакуумметры вибростойкие в корпусе 60 мм с заполнением |
||||
|
|
ДМ8032Ву |
радиальный штуцер без фланца |
М12*1,5-8g; G1/4-B |
жидкость, пар, газ, в т.ч. кислород, ацетилен, аммиак |
|
|

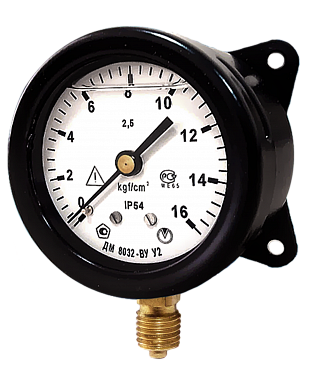

ДМ8032Ву-Ф |
радиальный штуцер с задним фланцем |
М12*1,5-8g; G1/4-B |
|
|
|

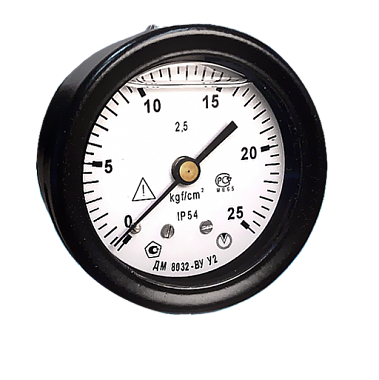

ДМ8032Ву-ОШ |
осевой штуцер с задним фланцем |
М12*1,5-8g; G1/4-B |
|
|
|

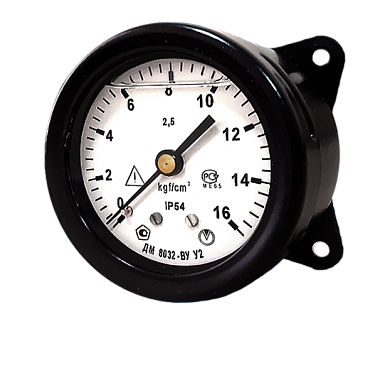

ДМ8032Ву-ФОШ |
осевой штуцер без фланца |
М12*1,5-8g; G1/4-B |
|
|
ДМ8008-Ву - Манометры, ДА8008Ву - мановакуумметры, ДВ8008Ву - вакуумметры вибростойкие в корпусе 100 мм с заполнением |
||||
|
|

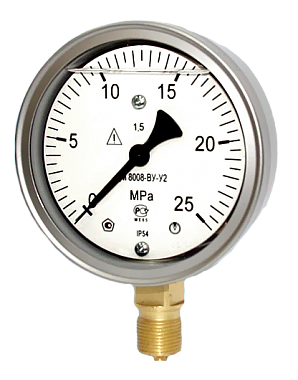

ДМ8008-ВУ |
радиальный штуцер без фланца |
М20*1,5-8g; G1/2-B |
жидкость, пар, газ в т.ч. кислород, ацетилен |
 |

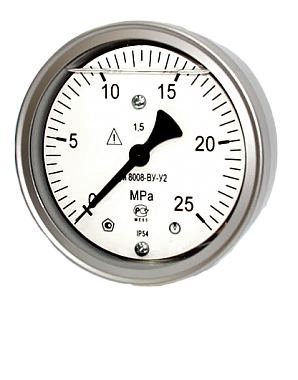

ДМ8008-ВУ-ОШ |
осевой штуцер без фланца |
М20*1,5-8g; G1/2-B |
|
|
|

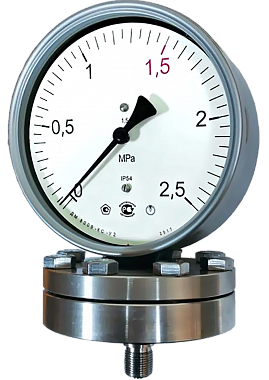

ДМ 8008-ВУ исп. 1 |
Радиальный, без фланца, с мембранным разделителем исполнения I |
М20*1,5-8g; G1/2-B |
жидкость, пар, газ в т.ч. кислород, ацетилен, пищевые продукты |
|
|

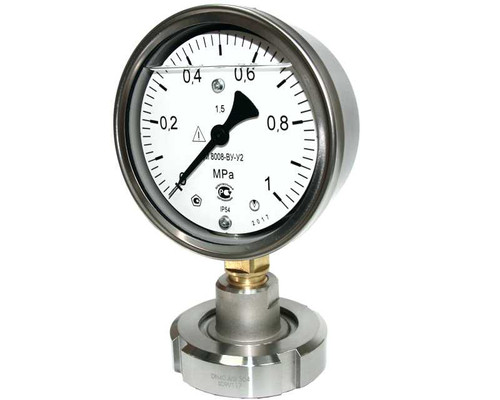

ДМ 8008-ВУ исп. 2 |
Радиальный, без фланца, с мембранным разделителем исполнения II |
фланец |
жидкость, пар, газ в т.ч. кислород, ацетилен, пищевые продукты |
|
|
|
|
|
|
|
ДМ8008-Ву - Манометры, ДА8008-Ву - мановакуумметры, ДВ8008-Ву - вакуумметры вибростойкие аммиачные в корпусе 100 мм с заполнением |
||||
|
|

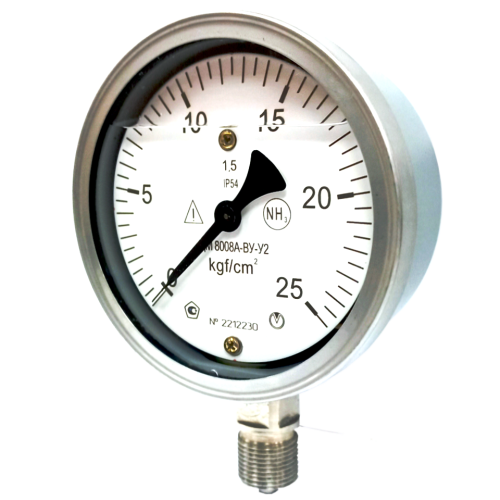

ДМ8008А-ВУ |
радиальный штуцер без фланца |
М20*1,5-8g; G1/2-B |
жидкость, пар, газ в т.ч. кислород, аммиак |
|
|
|
|
|
|
|
ДМ8008А-Кс-Ву - Манометры, ДА8008А-Кс-Ву - мановакуумметры, ДВ8008А-Кс-Ву - вакуумметры виброустойчивые коррозионно-стойкие в корпусе 100 мм с заполнением |
||||
|
|
ДМ8008А-Кс-ВУ |
радиальный штуцер без фланца |
М20*1,5-8g; G1/2-B |
углеводородный газ и водогазонефтяная эмульсия |
|
|
|
|
|
|
|
ДМ8008-Ву - Манометры, ДА-8008Ву - мановакуумметры, ДВ8008Ву - вакуумметры вибростойкие в корпусе 160 мм с заполнением |
||||
|
|

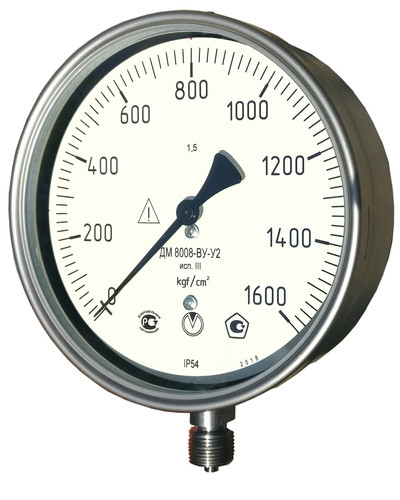

ДМ8008-Ву исп.3 |
радиальный штуцер без фланца |
М20*1,5-8g; G1/2-B |
жидкость, пар, газ в т.ч. кислород, ацетилен |
|
|
ДМ8008-Ву-Ф исп.3 |
радиальный штуцер с задним фланцем |
М20*1,5-8g; G1/2-B |
|
|
|
|
|||
|
М-3Ву - Манометры, МВ-3Ву - мановакуумметры, В-3Ву - вакуумметры вибростойкие в корпусе 100 мм без заполнения |
||||
|
|

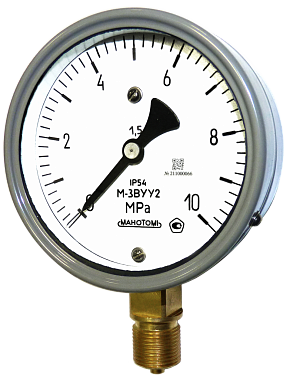

М-3Ву |
радиальный штуцер без фланца |
М20*1,5-8g; K1/2; G1/2-B |
жидкость, пар, газ, в т.ч. кислород, ацетилен, хладоны |
|
|
М-3Ву-Ф |
радиальный штуцер с задним фланцем |
М20*1,5-8g; K1/2; G1/2-B |
|
 |

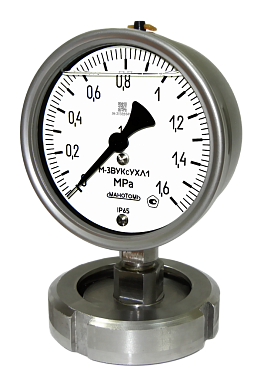

М-3ВУКс |
с мембранным разделителем РМ-ГМ (молочной гайкой) | М20*1,5-8g | |
|
|
|
|
|
|
|

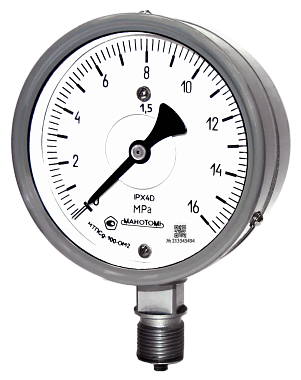

МТПСд-100-Ом2 - Манометры, МВТПСд-100-Ом2 - мановакуумметры, ВТПСд-100-Ом2 - вакуумметры вибростойкие судовые в корпусе 100 мм без заполнения |
||||
|
|
МТПСд-100-Ом2 |
радиальный штуцер без фланца |
М20*1,5-8g; K1/2; G1/2-B |
Газ, пар, жидкость (дизельное топливо, масло, вода, в т.ч. морская), кислород, хладон |
|
|

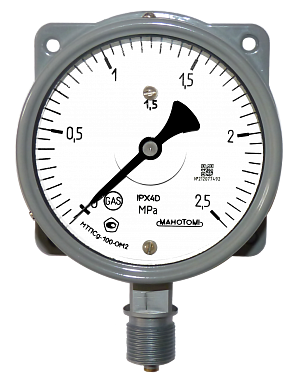

МТПСд-100-Ом2-Ф |
радиальный штуцер с задним фланцем |
М20*1,5-8g; K1/2; G1/2-B |
|
|
|
|
|
|
|
|

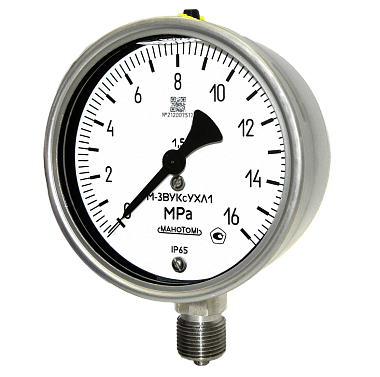

М-3ВуКсУХЛ1 - Манометры, МВ-3ВуКсУХЛ1 - мановакуумметры, В-3ВуКсУХЛ1 - вакуумметры виброустойчивые коррозионно-стойкие в корпусе 100 мм без заполнения или с заполнением |
||||
|
|
М-3ВуКс |
радиальный штуцер без фланца |
М20*1,5-8g; G1/2-B |
пар, газ, жидкий, газообразный и водный раствор аммиака, сероводородосодержащие среды газоводонефтяной эмульсии с температурой до плюс 90 °С, вязкостью от 10 до 300 сСт, содержанием Н2S и СO2 до 25 % по объему каждого, нефти и нефтепродуктов с содержанием парафина до 10 % весовых |
|
|

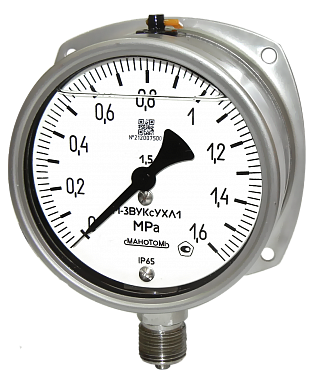

М-3ВуКс-Ф |
радиальный штуцер с задним фланцем |
М20*1,5-8g; G1/2-B |
|
|
|

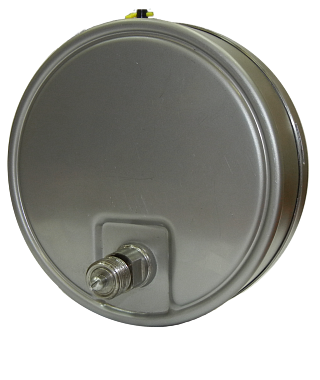

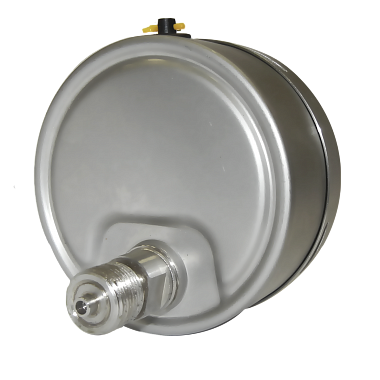

М-3ВуКс-ОШ |
осевой штуцер без фланца |
М20*1,5-8g; G1/2-B |
|
|
|

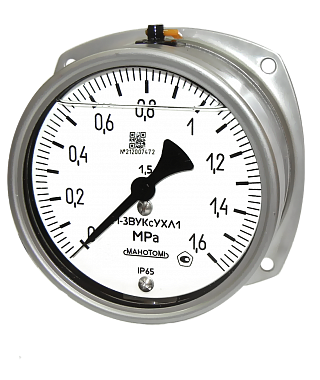

М-3ВуКс-ФОШ |
осевой штуцер с задним фланцем |
М20*1,5-8g; G1/2-B |
|
|
|
М-3ВуКс-ОШ-ФП |
осевой штуцер с передним фланцем |
М20*1,5-8g; G1/2-B |
|
|
|
|
|
|
|
|

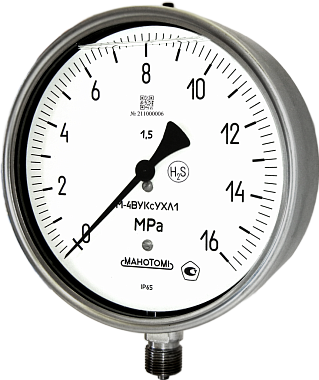

М-4ВуКсУХЛ1 - Манометры, МВ-4ВуКсУХЛ1 - мановакуумметры, В-4ВуКсУХЛ1 - вакуумметры виброустойчивые коррозионно-стойкие в корпусе 100 мм без заполнения или с заполнением |
||||
|
|
М-4ВуКс |
радиальный штуцер без фланца |
М20*1,5-8g; G1/2-B |
пар, газ, жидкий, газообразный и водный раствор аммиака, сероводородосодержащие среды газоводонефтяной эмульсии с температурой до плюс 90 °С, вязкостью от 10 до 300 сСт, содержанием Н2S и СO2 до 25 % по объему каждого, нефти и нефтепродуктов с содержанием парафина до 10 % весовых |
|
|

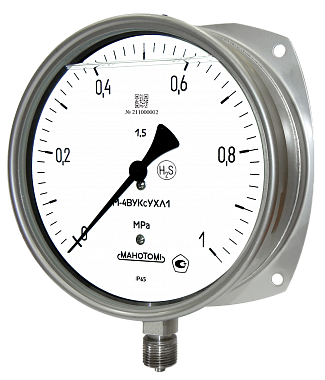

М-4ВуКс-Ф |
радиальный штуцер с задним фланцем |
М20*1,5-8g; G1/2-B |
|
|
|
М-4ВуКс-ОШ |
осевой штуцер без фланца |
М20*1,5-8g; G1/2-B |
|
|
|

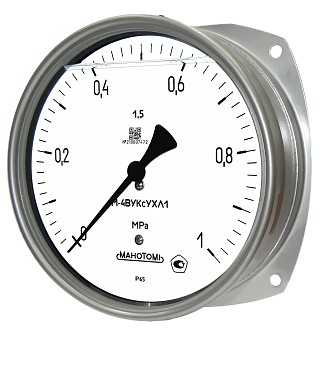

М-4ВуКс-ФОШ |
осевой штуцер с задним фланцем |
М20*1,5-8g; G1/2-B |
|
|
|
М-3ВуКс-ОШ-ФП |
осевой штуцер с передним фланцем |
М20*1,5-8g; G1/2-B |
|
|
- Перед началом работ, пользователь должен быть уверен, что манометр правильно выбран с точки зрения диапазона измерений и исполнения. Диапазон измерения выбран оптимально, когда рабочее давление расположено в средней трети диапазона показаний.
- Прибор должен быть закреплен и расположен таким образом, чтобы был обеспечен свободный доступ к нему, обеспечивающий удобное считывание показаний.
- Присоединения должны быть герметичны.
- Между местом замера давления и манометром рекомендуется установить запорное устройство, обеспечивающее возможность замены измерительного прибора и контроль "нуля" в рабочем состоянии.
- В зависимости от назначения манометра, он может оснащаться запорными кранами или вентилями.
- Место, используемое на технологическом оборудовании или трубопроводе для контроля давления, называется отбором (импульсом) давления.
- Трасса, соединяющая отбор давления с манометром называется импульсной линией.
- В зависимости от величины давления, агрессивности, пожароопасности и взрывоопасности измеряемых сред, импульсные линии состоят из медных, стальных цельнотянутых или полихлорвиниловых трубок.
- Диаметр импульсных трубок и их толщина при монтаже выбираются из расчета длины трассы, и максимального рабочего давления среды.
- Импульсные линии для измерения давления контролируемых сред должны прокладываться в строгом соответствии с монтажной схемой автоматизации объекта, где указаны длина трассы и полная характеристика линии : тип используемого материала; сечение и толщина стенки.
- Отборы (импульсы) давления обычно устанавливаются на прямолинейных участках трубопроводов и технологическом оборудовании с учетом изгибов, поворотов, колен и тройников, где возникает дополнительная погрешность измерений, вызванная центробежной силой измеряемого потока среды.
- Температурная нагрузка : установка виброустойчивых манометров с учетом воздействий конвекции и теплового излучения должна производиться так, чтобы не допустить занижения или завышения допустимой эксплуатационной температуры (окружающая среда, измеряемая среда). В этих целях приборы и запорные арматуры должны быть защищены измерительными линиями или водными тупиковыми трубами достаточной длины. Следует контролировать влияние температурного воздействия на точность показаний.
- Мембранные разделители, сосуды : при наличии агрессивных, горячих, сильновязких, загрязненных или кристаллизирующихся сред, которые не должны проникать в измерительный элемент, в качестве разделительных приспособлений должны быть предусмотрены разделители сред. При этом, внутреннее пространство манометра и разделителя заполняют рабочей жидкостью, которая служит для передачи давления от мембраны разделителя к манометру, которая выбирается в зависимости от диапазона измерений, температуры и совместимости с измеряемой средой.
- При измерении давлений кислот и щелочей для защиты внутренней поверхности чувствительного элемента прибора используют разделительные сосуды, внутреннюю полость которых заполняют водой, легкими минеральными маслами, глицерином, этиловым спиртом т.д.
|
- Защита чувствительных элементов от перегрузки : в случае, если измеряемая среда пульсирует или, если вероятны гидравлические удары, следует предотвратить их прямое воздействие на чувствительные элементы.
- Для этого необходимо обеспечить гашение гидравлических ударов путем установки дросселя (уменьшение поперечного сечения напорного канала) или с помощью установки регулируемого дроссельного устройства.
- Так же для устранения и сглаживания пульсации измеряемого давления жидкостей, пара и газов на компрессорных станциях, в насосах, технологическом оборудовании и трубопроводах, приводящей к выходу из строя передаточный механизм приборов, в штуцер манометра устанавливают специальный дроссель, позволяющий значительно уменьшить диаметр входного отверстия.
- В случае, если измерительный диапазон в целях получения более точных показаний выбран меньше, чем величина кратковременных всплесков давления, необходимо обеспечить защиту чувствительного элемента от повреждений. Для этого должна производиться установка устройства для защиты от перегрузки - устройство, которое закрывается моментально при гидравлическом ударе, при постепенном увеличении давления его закрытие происходит постепенно.
- Устанавливаемая величина закрывания зависит, таким образом, от характеристики изменения давления на протяжении определенного временного отрезка.
- Другим вариантом может являться применение манометра с устойчивостью к избыточному давлению (внутренняя защита).
- Крепление манометра : если подводка, ведущая к манометру, не обеспечивает достаточной стабильности крепления, то следует предусмотреть соответствующие крепежные элементы на стене и/или трубе, в противном случае, снабдить манометр капиллярной подводкой.
- Гашение колебаний (вибраций) измерительной системы : если сотрясения не могут быть предотвращены с помощью соответствующего монтажа, то следует использовать приборы в вибростойком исполнении с жидким наполнителем (гидрозаполнением).
- Как правило, манометр устанавливается с вертикально стоящим циферблатом. При отклонениях нужно обращать внимание на знак положения на циферблате.
- Для установки манометра в положение, которое обеспечивает максимальное считывание показаний, рекомендуется использовать стяжной замок или накидную гайку.
- Не производить вворачивание и выворачивание манометра за корпус - для этого предусмотрены поверхности для гаечного ключа на соединительном штуцере.
- При расположении прибора ниже штуцеров для замера давления следует произвести тщательную промывку измерительной линии перед присоединением для того, чтобы удалить твердые включения.
- Для компенсации внутреннего давления некоторые типы приборов имеют отверстия, закрытые пробкой, которые имеют надписи "ЗАКРЫТО" и "ОТКРЫТО". В обычном состоянии отверстие для объединения с атмосферой закрыто (рычаг в положении «ЗАКРЫТО»). Перед проверкой или / и после установки, а также перед началом работы эти приборы наполняются воздухом, т.е. рычаг приводится в положение «ОТКРЫТО».
- При опрессовке или продувке трубопроводов или емкостей не подвергать манометр нагрузке, превышающей ограничительную метку на циферблате. В противном случае следует произвести запирание или демонтаж прибора.
- Перед демонтажем манометра отвести давление от измерительного элемента. В противном случае снять напряжение с измерительной линии.
- В манометрах с пластинчатой пружиной не удалять затяжные винты на верхнем и нижнем фланцах.
- Остатки измеряемых сред в демонтированных манометрах могут представлять опасность для людей, окружающей среды и помещений. Следует предпринять необходимые шаги по обеспечению безопасности.
- Вмбростойкие манометры, чувствительные элементы которых наполнены водой или водяной смесью, должны быть защищены от замерзания.
- Измерительная линия должна изготавливаться и монтироваться таким образом, чтобы обеспечить поглощение нагрузки в результате растяжения, колебания и теплового воздействия.
- Если измеряемой средой является газ, то в низшей точке следует предусмотреть возможность для дренажа, если жидкость, то в высшей точке предусмотреть возможность для деаэрации.
- При работе с газами и жидкостями, содержащими твердые примеси, предусмотрены отрезные приспособления (сепараторы), которые могут отделяться через запорную арматуру от установки во время ее эксплуатации и освобождаться от примесей.
|
При оформлении заказа на поставку технических показывающих манометров необходимо указывать :
- Тип прибора;
- Климатическое исполнение;
- Верхнее значение диапазона показаний;
- Единица измерения избыточного давления (kgf/cm2; kPa; MPa; Бар);
- Класс точности (2.5%; 1.0%; 1,0% - спецзаказ);
- Измеряемая среда (вид измеряемой среды):
Конструктивное исполнение - Степень защиты от влаги и пыли;
- -//-;
- Ац - Ацетилен;
- Кис - Кислород;
- R - марка хладона;
- Резьба штуцера
- Дополнительные опции :
- Обезж. - Обезжиривание;
- Безоп.стекло - безопасное стекло для циферблата диаметром 100 или 160 мм мм;
- Д - Демпфер;
- Черта - технологическая черта на шкале;
- Э - экспортное исполнение;
- Табл. - табличка позиционного исполнения на корпусе прибора;
- П.П.Пас - печать поверителя в паспорте;
- П.П.С. - печать поверителя на стекле;
- ЦСМ - поверка ЦСМ (госповерка);
- Св. - выдача свидетельства на манометры с номером
- Ном. - уникальный идетификационный номер прибора (по умолчанию);
- Пл. - пломбировка (по умолчанию)
- количество приборов.
|
|
Виброустойчивые манометры, вакуумметры, мановакуумметры с диаметром циферблата 100 мм |
||||||
|
Наименование продукции, тип прибора |
Диаметр |
Класс |
Резьба |
Диапазон измерения по |
Диапазон измерения по |
Цена с НДС |
|
маркировка |
корпуса |
точности |
штуцера |
стандартному ряду, Па |
стандартному ряду, кгс/см2 |
|
|
Радиальный штуцер без фланца |
||||||
|
М-3ВУ |
100 |
1,5 |
М20*1,5 |
кПа: 0-100..600; |
0-1..600; |
3120,00 |
|
Радиальный штуцер без фланца |
||||||
|
ДМ8008-ВУ |
100 |
1,5 |
М20*1,5 |
кПа: 0-100..600; |
0-1..600; |
2760,00 |
|
Исполнение 1 - мембранный разделитель с резьбовым соединением М20х1,5 |
||||||
|
ДМ8008-ВУ исп.1 (с мембр. разделителем) |
100 |
2,5 |
М20*1,5 |
МПа: 0-1 |
0-10 |
5250,00 |
|
Исполнение II - мембранный разделитель с фланцевым соединением |
||||||
|
ДМ8008-ВУ исп.2 (с мембр. разделителем) |
100 |
2,5 |
Фланец |
МПа: 0-1 |
0-10 |
6000,00 |
|
ДМ8008-ВУ |
100 |
1,5 |
М20*1,5 |
МПа: 0-100..160 |
0-1000,1600 |
3810,00 |
|
Осевой штуцер без фланца |
||||||
|
ДМ8008-ВУ-ОШ |
100 |
1,5 |
М20*1,5 |
МПа: 0-0,6..60; |
0-1..600; |
3450,00 |
|
ДМ8008А-ВУ |
100 |
|
|
кПа: 0-100..600; |
0-1..600; |
3450,00 |
|

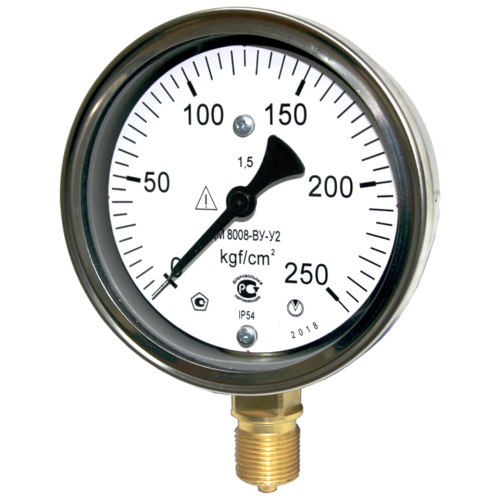

ДМ (ДВ,ДА) 8008-ВУ Ст корпус |
100 |
1,5 |
М20*1,5 |
кПа: 0-100..600; |
0-1..600; |
3120,00 |
|
ДМ8008-ВУ Ст. корпус |
100 |
1,5 |
М20*1,5 |
МПа: 0-100..160 |
0-1000,1600 |
3900,00 |
|
Виброустойчивые манометры, вакуумметры, мановакуумметры с диаметром циферблата 160 мм |
||||||
|
ДМ8008-ВУ исп.3 |
160 |
1,5 |
М20*1,5 |
кПа: 0-100..600; |
0-1..600; -1-0,6..24; -1-0 |
4320,00 |
|
ДМ8008-ВУ исп. 3 |
160 |
1,5 |
М20*1,5 |
МПа: 0-100..160 |
0-1000,1600 |
4890,00 |
|
Виброустойчивые манометры, вакуумметры, мановакуумметры с диаметром циферблата 60 мм
Радиальный штуцер без фланца |
||||||
|
ДМ8032-ВУ |
60 |
2,5 |
М12*1,5 |
кПа: 0-100..600; |
0-1..600; |
1050,00 |
|
Радиальный штуцер с задним фланцем |
||||||
| ДМ8032-ВУ-Ф | 60 | 2,5 | М12*1,5 | кПа: 0-100..600; МПа: 0-0,6..60; |
0-1..600; | 1152.00 |
|
Осевой штуцер без фланца |
||||||
|
ДМ8032-ВУ-ОШ |
60 |
2,5 |
М12*1,5 |
кПа: 0-100..600; |
0-1..600; |
1320.00 |
|
|
|
|
|
|
|
|
|
Осевой штуцер с задним фланцем |
||||||
|
ДМ8032-ВУ-ФОШ |
60 |
2,5 |
М12*1,5 |
кПа: 0-100..600; |
0-1..600; |
1452.00 |
|
Примечание : (цены указаны без НДС) |
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
Виброустойчивые коррозионностойкие манометры, вакуумметры, мановакуумметры с диаметром циферблата 100 мм |
||||||
|
Наименование продукции, тип прибора |
Диаметр |
Класс |
Резьба |
Диапазон измерения по |
Диапазон измерения по |
Цена с НДС |
|
маркировка |
корпуса |
точности |
штуцера |
стандартному ряду, Па |
стандартному ряду, кгс/см2 |
|
|
Радиальный штуцер без фланца |
||||||
|
М-3ВУКс |
100 |
1,5 |
М20*1,5 |
кПа: 0-100..600; |
0-1..6; |
3840,00 |
|
М-3ВУКс |
100 |
1,5 |
М20*1,5 |
МПа: 0-1..60; |
0-10..600; -1-9..24 |
3396,00 |
|
М-3ВУКс |
100 |
1,5 |
М20*1,5 |
МПа: 0-100..160 |
0-1000, 1600 |
5250,00 |
|
Радиальный штуцер с задним фланцем |
||||||
|
М-3ВУКс-Ф |
100 |
1,5 |
М20*1,5 |
кПа: 0-100..600; |
0-1..6; |
4224,00 |
|
М-3ВУКсФ |
100 |
1,5 |
М20*1,5 |
МПа: 0-1..60; -0,1-0,9..2,4 |
0-10..600; |
3738,00 |
|
М-3ВУКс-Ф |
100 |
1,5 |
М20*1,5 |
МПа: 0-100..160 |
0-1000, 1600 |
5778,00 |
|
Осевой штуцер без фланца |
||||||
|
М-3ВУКс-ОШ |
100 |
1,5 |
М20*1,5 |
кПа: 0-100..600; |
0-1..6; |
3444,00 |
|
М-3ВУКсОШ |
100 |
1,5 |
М20*1,5 |
МПа: 0-1..60 |
0-10..600 |
3060,00 |
|
М-3ВУКс (ОШ) |
100 |
1,5 |
М20*1,5 |
МПа: 0-100..160 |
0-1000, 1600 |
4872,00 |
|
Осевой штуцер с задним фланцем |
||||||
|
М-3ВУКс-ФОШ |
100 |
1,5 |
М20*1,5 |
кПа: 0-100..600; |
0-1..6 |
3792,00 |
|
М-3ВУКсФОШ |
100 |
1,5 |
М20*1,5 |
МПа: 0-1..60 |
0-10..600 |
3366,00 |
|
М-3ВУКс (ФОШ) |
100 |
1,5 |
М20*1,5 |
МПа: 0-100..160 |
0-1000, 1600 |
5359,20 |
|
М-3ВУКс, (незаполненные) |
100 |
1,5 |
М20*1,5 |
кПа: 0-100..600; |
0-1..6 |
3624,00 |
|
М-3ВУКс, (незаполн.) |
100 |
1,5 |
М20*1,5 |
МПа: 0-1..60; |
0-10..600; |
3132,00 |
|
М-3ВУКс (незаполн.) |
100 |
1,5 |
М20*1,5 |
МПа: 0-100..160 |
0-1000, 1600 |
4920,00 |
|
|
|
|
|
|
|
|
|
Виброустойчивые коррозионностойкие манометры, вакуумметры, мановакуумметры с диаметром циферблата 160 мм |
||||||
|
Радиальный штуцер без фланца |
||||||
|
М-4ВУКс |
160 |
1,5 |
М20*1,5 |
кПа: 0-100..600; |
0-1..6 |
4824,00 |
|
М-4ВУКс |
160 |
1,5 |
М20*1,5 |
МПа: 0-1..60; |
0-10..600; |
4344,00 |
|
М-4ВУКс |
160 |
1,5 |
М20*1,5 |
МПа: 0-100..160 |
0-1000, 1600 |
6480,00 |
|
Радиальный штуцер с задним фланцем |
||||||
|
М-4ВУКс-Ф |
160 |
1,5 |
М20*1,5 |
кПа: 0-100..600; |
0-1..6 |
5310,00 |
|
М-4ВУКсФ |
160 |
1,5 |
М20*1,5 |
МПа: 0-1..60; -0,1-0,9..2,4 |
0-10..600 |
4788,00 |
|
М-4ВУКс-Ф |
160 |
1,5 |
М20*1,5 |
МПа: 0-100..160 |
0-1000, 1600 |
7140,00 |
|
|
|
|
|
|
|
|
|
Осевой штуцер без фланца |
||||||
|
М-4ВУКс-ОШ |
160 |
1,5 |
М20*1,5 |
кПа: 0-100..600; |
0-1..6 |
4500,00 |
|
М-4ВУКсОШ, МВ-4ВУКсОШ |
160 |
1,5 |
М20*1,5 |
МПа: 0-1..60; -0,1-0,9..2,4 |
0-10..600; -1-9..24 |
4200,00 |
|
М-4ВУКс-ОШ |
160 |
1,5 |
М20*1,5 |
МПа: 0-100..160 |
0-1000, 1600 |
6000,00 |
|
Осевой штуцер с задним фланцем |
||||||
|
М-4ВУКс-ФОШ |
160 |
1,5 |
М20*1,5 |
кПа: 0-100..600; |
0-1..6 |
4950,00 |
|
М-4ВУКсФОШ |
160 |
1,5 |
М20*1,5 |
МПа: 0-1..60 |
0-10..600 |
4620,00 |
|
М-4ВУКс-ФОШ |
160 |
1,5 |
М20*1,5 |
МПа: 0-100..160 |
0-1000, 1600 |
6600,00 |
|
М-4ВУКс (незаполнненный) |
160 |
1,5 |
М20*1,5 |
кПа: 0-100..600; -100-60..500; -100..0 |
0-1..6; -1-0,6..5; -1-0 |
4512,00 |
|
М-4ВУКс, МВ-4ВУКс (незаполн.) |
160 |
1,5 |
М20*1,5 |
МПа: 0-1..60; -0,1-0,9..2,4 |
0-10..600; -1-9..24 |
4224,00 |
|
М-4ВУКс (незаполн.) |
160 |
1,5 |
М20*1,5 |
МПа: 0-100..160 |
0-1000, 1600 |
6000,00 |
|
|
||||||
|
Примечание : (цены указаны без НДС) |
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
Виброустойчивые судовые манометры, вакуумметры, мановакуумметры, диаметр циферблата 100 мм |
||||||
|
Наименование продукции, тип прибора |
Диаметр |
Класс |
Резьба |
Диапазон измерения по |
Диапазон измерения по |
Цена с НДС |
|
маркировка |
корпуса |
точности |
штуцера |
стандартному ряду, Па |
стандартному ряду, кгс/см2 |
|
|
Радиальный штуцер без фланца |
||||||
|
МТПСд-100-Ом2, |
100 |
1,5 |
М20*1,5 |
МПа: 0-10 |
0-1..100, |
2040,00 |
|
МТПСд-100-Ом2 |
100 |
1,5 |
М20*1,5 |
МПа: 0-16..60 |
0-160..600 |
3000,00 |
|
Радиальный штуцер с задним фланцем |
||||||
|
МТПСд-Ф-100-Ом2 |
100 |
1,5 |
М20*1,5 |
МПа: 0-10 |
0-1..100 |
2040.00 |
|
МТПСд-Ф-100-Ом2 |
100 |
1,5 |
М20*1,5 |
МПа: 0-16..60 |
0-160..600 |
3000.00 |
|
|
||||||
|
Примечание : |
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
Манометры вибростойкие ТМ серии 20
 |
||
|

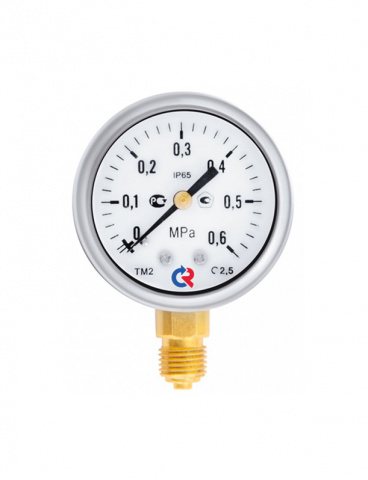

ТМ-220Р (до 10МПа) |
670,00 |
|
|
ТМ-220Р (16-40МПа) |
690,00 |
|
|
ТМ-220Т (до 10МПа) |
770,00 |
|
|
ТМ-220Т (16-40МПа) |
785,00 |
|
|
|
|
|
|
|
||
|
ТМ-320Р (до 10МПа) |
675,00 |
|
|
ТМ-320Р (до 10МПа) байонет |
730,00 |
|
|
ТМ-320Р (16-60МПа) |
705,00 |
|
|
ТМ-320Р (16-60МПа) байонет |
745,00 |
|
|
ТМ-320Р (100МПа) |
1590,00 |
|
|
|
|
|
|
|
||
|
ТМ-320Т (до 10МПа) |
820,00 |
|
|

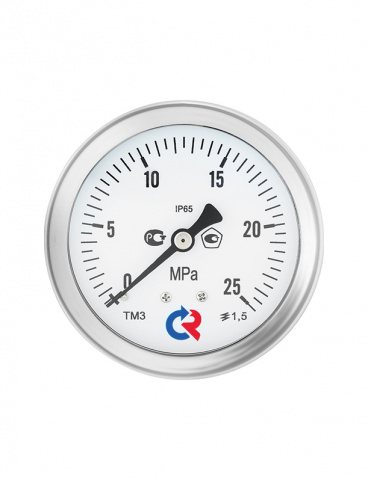

ТМ-320Т (до 10МПа) байонет |
815,00 |
|
|
ТМ-320Т (16-60МПа) |
835,00 |
|
|
ТМ-320Т (16-60МПа) байонет |
850,00 |
|
|
|
|
|
|
|
||
|

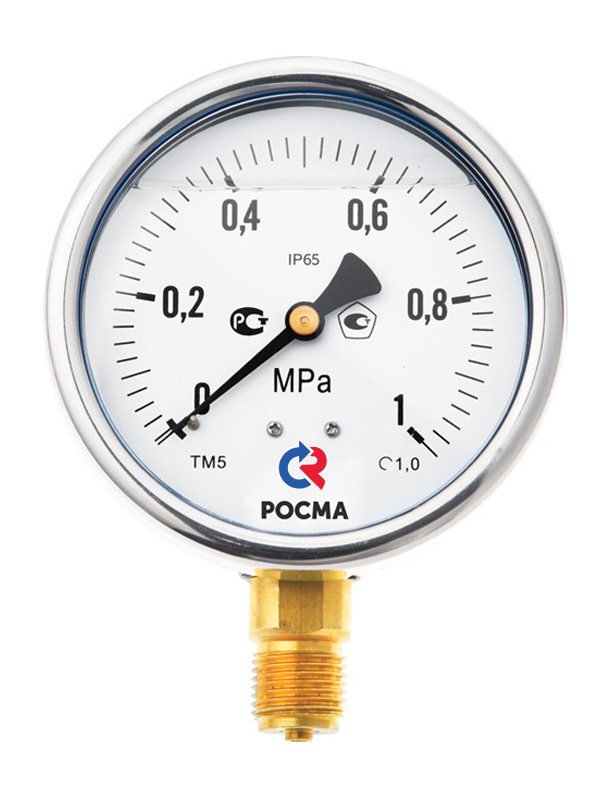

ТМ-520Р (до 10МПа) |
2095,00 |
|
|
ТМ-520Р (16-60МПа) |
2230,00 |
|
|
|
|
|
|
|
||
|

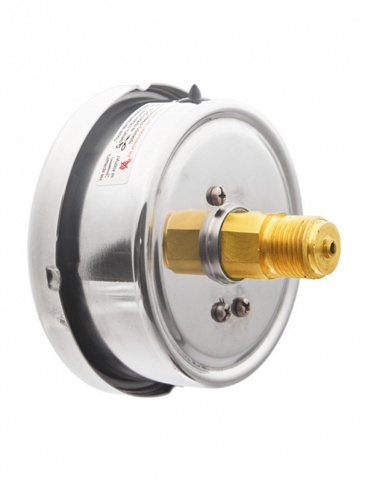

ТМ-520Т (до 10МПа) |
2225,00 |
|
|
ТМ-520Т (16-60МПа) |
2330,00 |
|
|
|
|
|
|
ТМ-620Р (до 10МПа) |
3850,00 |
|
|
ТМ-620Р (16-60МПа) |
3960,00 |
|
|
|
|
|
|
Вакуумметры вибростойкие ТВ серии 20 (аналог ДВ8032Ву, ДВ8008Ву) |
||
|
ТВ-320Р |
675,00 |
|
|
ТВ-320Р байонет |
850,00 |
|
|
|
|
|
|
ТВ-320Т |
835,00 |
|
|
ТВ-320Т байонет |
870,00 |
|
|
|
|
|
|
ТВ-520Р |
2150,00 |
|
|
|
|
|
|
ТВ-520Т |
2325,00 |
|
|
|
|
|
|
ТВ-620Р |
3960,00 |
|
|
|
|
|
|
Мановакуумметры вибростойкие ТМВ серии 20 (аналог ДА8032Ву, ДА8008Ву) |
||
|
ТМВ-320Р |
675,00 |
|
|
ТМВ-320Р байонет |
850,00 |
|
|
|
|
|
|
ТМВ-320Т |
835,00 |
|
|
ТМВ-320Т байонет |
870,00 |
|
|
|
|
|
|
ТМВ-520Р |
2150,00 |
|
|
ТМВ-520Т |
2325,00 |
|
|
|
|
|
|
ТМВ-620Р |
3960,00 |
|
|
|
|
|
- Все реализуемые нашей компанией приборы, внесены в ГОСРЕЕСТР ФГУС Аршин, соответствуют общепринятым стандартам, имеют сертификат качества и сопровождаются гарантийным документом, проходят первичную поверку и калибровку.
- Чтобы правильно подобрать манометр, необходимо учитывать рабочее давление, предел измерения (рабочее избыточное давление), присоединительную резьбу и расположение штуцера, класс точности прибора и диаметр его корпуса, исполнение по материалам.
- Если Вы не знаете точной маркировки прибора, наши менеджеры постараются помочь подобрать оптимальный вариант, исходя из каждой конкретной технической задачи.
- Весь предлагаемый перечень приборов, Вы можете приобрести у ЗАО «Промприбор» по ценам, как правило, не превышающим отпускных цен производителей.
|
|
|
