М-3ВУ, В-3ВУ,  МВ-3ВУ - Манометр, вакуумметр мановакуумметр технический показывающий виброустойчивый


1. Назначение

ЗАО Промприбор предлагает к поставке вибростойкие манометры М3-ВУ, мановакуумметры МВ3-ВУ, вакуумметры  В3-ВУ, предназначенные для измерения избыточного давления некристаллизующихся жидкостей, паров, газов, в том числе кислорода, ацетилена, хладонов 12, 13, 22, 142, 502, газо-водо-нефтяной эмульсии, нефти и нефтепродуктов в промышленных установках, в судовых системах и гидравлических бурильных и насосных установках.

Изделия являются сейсмостойкими и виброустойчивыми в соответствии с исполнением V 4 по ГОСТ 12997-84.


2. Технические характеристики М-3ВУ, В-3ВУ,  МВ-3ВУ

  • Пределы показаний, кгс/см 2 :

манометра М-3ВУ от 0 до 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600;

вакуумметра В-3ВУ от -1 до 0;

мановакуумметра МВ-3ВУ от -1 до 0,6; 1,5; 3; 5; 9; 15; 24.

По заказу приборы поставляются в единицах измерения кПа, МПа

  • Диаметр корпуса 100 мм
  • Класс точности приборов 1,5 (по заказу 1)
  • Степень защиты IP54
  • Масса приборов не более 0,8 кг
  • Средний срок службы 8 лет
  • Варианты исполнения: радиальный штуцер без фланца, с задним фланцем
  • Материалы деталей:
    • корпус: алюминиевый сплав
    • стекло: оконное
    • трубчатая пружина: медный сплав, железоникелевый сплав
    • держатель: медный сплав
    • механизм: бронза, нержавеющая сталь
  • По устойчивости к климатическим воздействиям приборы имеют исполнение ОМ2 по ГОСТ 15150-69 (но для работы при температуре от -60 до +70 °С)
  • Приборы выдерживают воздействие вибрации в диапазоне частот от 5 до 120 Гц с амплитудой до 0,15 мм и ускорением 19,6 м/с2 (группа V4 по ГОСТ 12997-84) Примечание: Приборы выдерживают также вибрацию частотой от 120 до 250 Гц при виброускорении 3 м/с 2
  • Приборы изготавливаются с резьбой присоединительного штуцера М20*1,5-8g, G1/2-B, R1/2
  • Приборы могут поставляться с технологической чертой на шкале.
  • Приборы могут поставляться запломбированными.
  • Приборы могут поставляться с демпфером, ввернутым в штуцер прибора, для гашения пульсирующего давления.
  • Приборы изготавливаются по ТУ 25-7310.041-86, ГОСТ 2405-88.


3. Габаритные и присоединительные размеры М-3ВУ, В-3ВУ,  МВ-3ВУ

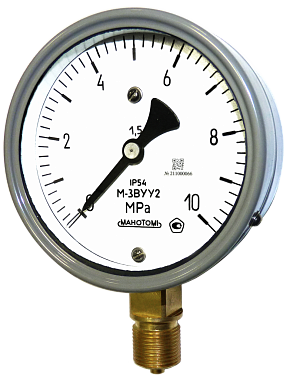

Рис.1. Исполнение с радиальным штуцером без фланца

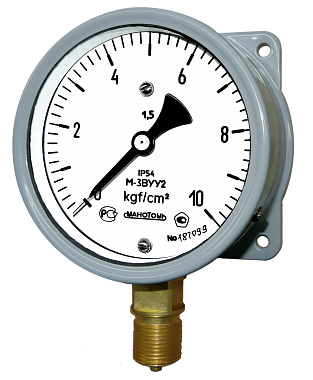

Рис.2. Исполнение с радиальным штуцером и задним фланцем

Рис.3. Присоединительный штуцер



4. Поверка приборов М-3ВУ, В-3ВУ,  МВ-3ВУ

  • Приборы поставляются калиброванными и поверенными. Метрологическая служба ОАО “Манотомь” аккредитована на право поверки средств измерений. Зарегистрирована в Реестре аккредитованных метрологических служб под №1004. Шифр поверительного клейма “БПМ”.
  • По желанию потребителя поверку приборов может осуществить государственный орган по стандартизации и метрологии – Томский ЦСМ.
  • Периодическая поверка приборов в процессе эксплуатации производится в соответствии с МИ 2124-90.
  • Межповерочный интервал – 2 года.


5. Сертификаты производителя М-3ВУ, В-3ВУ,  МВ-3ВУ



6. Опросный лист заказа М-3ВУ, В-3ВУ,  МВ-3ВУ

При заказе приборов необходимо указать:

Тип прибора  » М-3ВУ
» В-3ВУ
» МВ-3ВУ
 Манометр
 Вакуумметр
 Мановакуумметр
Климатическое исполнение » У2
» ОМ2

Верхнее значение
диапазона показаний

Единица измерения » кгс/см
» кПа
» МПа

Класс точности » 1.5 (базовое)
» 1.0

Измеряемая среда  » -//- (базовое)
» Ац
» Кис
» R12

 Ацетилен
 Кислород
 Марка хладона
Конструктивное исполнение » -//- (базовое)
» Ф
 Радиальный штуцер без фланца
 Радиальный штуцер с задним фланцем
Степень защиты » IP54
Резьба штуцера » M20x1.5-8g (базовое)
» G1/2-B
» K1/2

Дополнительные
требования
» Обезж.
» Черта
» Табл.
» Э
» Ном.
» П.П.С
» П.П.Пас
» ЦСМ
 Обезжиривание
 Черта на шкале
 Табличка
 Экспортное исполнение
 Номер
 Отметка о первичной поверке на стекле
 Отметка о первичной поверке в паспорте
 Поверка ЦСМ

Образец заказа:

Мановакуумметр МВ-3ВУ исполнения ОМ2, с пределами измерений -1-1,5 кгс/см², класса точности 1,5, для измерения давления жидкости, с радиальным штуцером без фланца, со степенью защиты IP 53:

Мановакуумметр МВ-3ВУ-ОМ2-(-1-0-1,5) кгс/см²-1,5 - ТУ 25-7310.041-86


 7. Цены с НДС

Наименование
Диапазон измерения, кгс/см²
руб./шт.
М-3ВУ
0-0,6…600
4020.00
В-3ВУ
-1-0;
4020.00
МВ-3ВУ
-1-0,6…24
4020.00

 Примечание :   (цены указаны без НДС)
  • Цены на поставку манометров в исполнении АЭС увеличиваются на 60%.
  • Цены на поставку манометров в экспортном (Э) исполнении увеличиваются на 20%.
  • Цены на приборы при специальном  исполнении  (кислород, ацетилен, хладон, обезжиривание) увеличиваются на 45 руб.
  • Цены на приборы с резьбой присоединительного штуцера, отличной от КД (кроме конической) увеличиваются на 55 руб. Цены на приборы сконической резьбой присоединительного штуцера увеличиваются на 85 руб.
  • Цены на приборы по заказу с демпфером увеличиваются на 55 руб.
  • Цены на приборы с печатью поверителя в паспорте увеличиваются на 100 руб. (В стоимость входит присвоение номера на циферблате). Важно:  печать поверителя в паспорте возможна только для приборов с номером.
  • Цены на приборы с чертой предельного давления на циферблате увеличиваются на 20 руб.
  • Цены на приборы с ценой деления шкалы, отличной от КД — договорные.
  • Цены на приборы с табличкой позиционного обозначения прибора 45 руб.
  • Цены на услуги поверки ЦСМ по отдельному прайсу.



  • Информация о сроках изготовления и готовности к отгрузке или наличии на складе - по запросу.
  • В зависимости от объема заказа возможно предоставление скидки от действующей цены.
  • Бесплатная доставка до филиалов ТК в г. Екатеринбурге при отгрузке иногородним Заказчикам.
  • Поставка по России - в любой регион.
  • Поддерживаем полные заводские гарантии производителя.
