Взрывозащищенные манометры вакуумметры, мановакуумметры сигнализирующие (Сг) (электроконтактные Эк)

Главная / Каталог / Давление и Вакуум / Манометры, вакуумметры, мановакуумметры / Взрывозащищенные манометры вакуумметры, мановакуумметры сигнализирующие (Сг) (электроконтактные Эк)

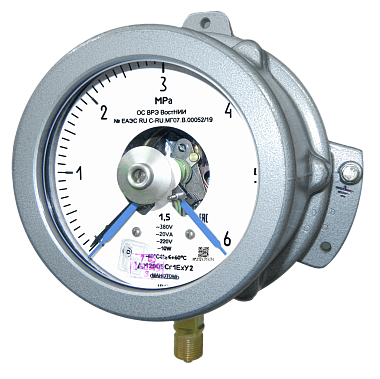

Манометры, мановакуумметры, вакуумметры взрывозащищенные сигнализирующие (электроконтактные).


Предназначены для измерения избыточного и вакууметрического давления неагрессивных (агрессивных – исполнение Кс), некристаллизующихся жидкостей, газов, паров, в т.ч. кислорода и управления внешними электрическими цепями от сигнализирующего устройства прямого действия путем включения и выключения контактов в схемах сигнализации, автоматики и блокировки технологических процессов во взрывоопасных зонах.

Предстваленные в данной рубрике модели имеют так называемую электроконтактную (сигнальную) группу, что позволяет задавать с помощью стрелок-задатчиков необходимые предельные значения  давлений исходя из требований технологических процессов.

При достижении показывающей стрелки прибора верхнего или нижнего предела заданного значения давления происходит замыкание или размыкание цепи соответственно. Часто в цепи, управляемые таким образом манометрами, мановакуумметрами, вакуумметрами, дополнительно включают световую или звуковую сигнализацию, поэтому, данный тип изделий называют сигнализирующими или электроконтактными.

Обращаем особое внимание, что для корректной работы приборов данного типа в системе и правильного управления электрическими цепями необходимо правильным образом подобрать параметры сигнализирующего устройства.

Как правило исполнение сигнализирующего устройства маркируется римскими цифрами и имеет четыре варианта исполнения :

  • III - два размыкающих контакта: левый указатель (min) - синий, правый (max) - красный.
  • IV - два замыкающих контакта: левый указатель (min) - красный, правый (max) - синий.
  • V - левый контакт размыкающий (min), правый замыкающий (max) – оба указателя синие.
  • VI - левый контакт замыкающий (min), правый размыкающий (max) – оба указателя красные.

Примечание: По заказу потребителя сигнализирующее устройство может изготовляться с магнитным поджатием контактов для любого из выше указанных исполнений.

Как правило, корпуса представленных в каталоге изделий изготовливаются из алюминевого сплава и имеют взрывозащищенную оболочку, что позволяет использовать данные приборы во взрывоопасных зонах.

В базовом исполнении выпускаются со степенью пыле-влагозащиты защиты IP-40.

Изделия выпускаются с диаметрами циферблатов 100 и 160 мм соответственно.

Представленные модели имеют фланцевое исполнение.

Все реализуемые нашей компанией приборы, внесены в ГОСРЕЕСТР, соответствуют общепринятым стандартам, имеют сертификат  качества и сопровождаются гарантийным документом, проходят первичную поверку и калибровку. Чтобы правильно подобрать манометр, необходимо учитывать рабочее давление, предел измерения (рабочее избыточное давление), исполение контактной группы.

Если Вы не знаете точной маркировки прибора, наши менеджеры постараются помочь подобрать оптимальный вариант, исходя из каждой конкретной технической задачи.

Весь предлагаемый перечень приборов, Вы можете приобрести у ЗАО Промприбор по ценам,  не превышающим отпускных цен производителей.

Мы даем гарантию на все виды продукции, представленной ЗАО «Промприбор», обеспечиваем доставку заказа в любой регион России, а нашим постоянным клиентам предоставляем скидки.


ПРАЙС-ЛИСТ

Взрывозащищённые манометры, вакуумметры, мановакуумметры
Наименование продукции, тип прибора Диаметр Класс Резьба Диапазон измерения по Диапазон измерения по Цена без НДС Цена с НДС
маркировка корпуса  точности  штуцера  стандартному ряду, Па стандартному ряду, кгс/см2
ДМ2005Сг1Ех, ДА2005Сг1Ех, ДВ2005Сг1Ех 160 1.5 М20*1,5 кПа: 0-100..600; -100-60..500; -100-0
МПа: 0-0,6..160; -0,1-0,9..2,4
0-1..1600; -1-0;-1-0,6..24 8276.00 9931.20
ДМ2005Сг 1Ех-М1. ДА2005Сг 1Ех-М1, ДВ2005Сг 1Ех-М1 160 1.5 М20*1,5 кПа: 0-100..600; -100-60..500; -100-0
МПа: 0-0,6..160; -0,1-0,9..2,4
0-1..1600; -1-0;-1-0,6..24 7900.00 9480.00
МТП-16СгВ3Т4, ВТП-16СгВ3Т4, МВТП-16СгВ3Т4   1.5 М20*1,6 кПа: 0-100..600; -100-60..500; -100-0
МПа: 0-0,6..160; -0,1-0,9..2,4
0-1..1600; -1-0;-1-0,6..24 22615.00 27138.00
ДМ2005Сг1Ех«Кс», ДА2005Сг1Ех«Кс», ДВ2005Сг1Ех«Кс» 160 1.5 М20*1,5 кПа: 0-100..600; -100-60..500; -100-0
МПа: 0-0,6..160; -0,1-0,9..2,4
0-1..1600; -1-0; -1-0,6..24 10990.00 13188.00
ДМ5010Сг0Ех, ДА5010Сг0Ех, ДВ5010Сг0Ех 100 1.5 М20*1,5 кПа: 0-100..600; -100-60..500; -100..0
МПа: 0-0,6..10; -0,1-0,9..2,4
0-1…100; -1-0; -1-0,6..24 4442.00 5330.40
ДМ-5010Сг0Ех 100 1.5 М20*1,5 МПа: 0-16..60 0-160..600 5006.00 6007.20
ДМ-5010Сг0Ех 100 1.5 М20*1,5 МПа: 0-100..160 0-1000,1600 5515.00 6618.00
ДМ5012СгВн, ДА5012СгВн, ДВ5012СгВн 100 1.5 М20*1,5 кПа: 0-100..600; -100-60..500; -100..0
МПа: 0-0,6..6; -0,1-0,9..2,4
0-1..60; -1-0,6..24; -1-0 22110.00 26532.00
ДМ 5012СгВн 100 1.5 М20*1,5 МПа: 0-10..160 0-100..1600 22798.00 27357.60
ДМ5012СгВнКс 100 1.5 М20*1,5 кПа: 0-100..600
МПа: 0-0,6..2,5
0-1..25 26675.00 32010.00

Устройство разгрузки контактов (УРК) Для ДМ2010Сг, ДМ2005Сг   2592.00 3110.40
С креплением   2674.00 3208.80

Примечание :   (цены указаны без НДС)
  • Цены на поставку манометров в исполнении АЭС увеличиваются на 60%.
  • Цены на поставку манометров в тропическом (Т2 или Т3) увеличиваются на 35%.
  • Цены на поставку манометров в экспортном (Э) исполнении увеличиваются на 20%.
  • Цены на приборы при специальном  исполнении  (кислород, ацетилен, хладон, обезжиривание) увеличиваются на 50 руб.
  • Цены на сигнализирующие манометры с магнитным поджатием контактов (МП) увеличиваются на 15%.
  • Цены на приборы с резьбой присоединительного штуцера, отличной от КД (кроме конической) увеличиваются на 55 руб. Цены на приборы сконической резьбой присоединительного штуцера увеличиваются на 85 руб.
  • Цены на приборы по заказу с демпфером увеличиваются на 55 руб.
  • Цены на приборы с печатью поверителя в паспорте увеличиваются на 100 руб. (В стоимость входит присвоение номера на циферблате). Важно:  печать поверителя в паспорте возможна только для приборов с номером.
  • Цены на приборы с чертой предельного давления на циферблате увеличиваются на 20 руб.
  • Цены на приборы с ценой деления шкалы, отличной от КД — договорные.
  • Цены на приборы с табличкой позиционного обозначения прибора 45 руб.
  • Цены на услуги поверки ЦСМ по отдельному прайсу.


Взрывозащищённые цифровые манометры, выходной сигнал 0-5(4-20)мА
Наименование продукции, тип прибора Диаметр Класс Резьба Диапазон измерения по Диапазон измерения по Цена без НДС Цена с НДС
маркировка корпуса  точности  штуцера  стандартному ряду, Па стандартному ряду, кгс/см2
ДМ5002Вн-А УХЛ3.1 ±0,25% М20*1,5 кПа: 0-100; -100..0  -1-0; 0-1 25278.00 30333.60
ДМ5002Вн-А УХЛ3.1 ±0,25% М20*1,5 кПа: 0-160..600; -100-60..500
МПа: 0-0,6..60; -0,1-0,9..2,4кПа: 0-160..600; -100-60..500
МПа: 0-0,6..60; -0,1-0,9..2,4
0-1,6..600;  -1-0,6..24 24306.00 29167.20
ДМ5002Вн-А УХЛ3.1 ±0,25% М20*1,5 МПа: 0-100..250 0-1000..2500 31242.00 37490.40
ДМ5002Вн-Б УХЛ3.1 ±0,25% М20*1,5 кПа: 0-100; -100..0  -1-0; 0-1 25868.00 31041.60
ДМ5002Вн-Б УХЛ3.1 ±0,25% М20*1,5 кПа: 0-160..600; -100-60..500
МПа: 0-0,6..60; -0,1-0,9..2,4
0-1,6..600;  -1-0,6..24 24872.00 29846.40
ДМ5002Вн-Б УХЛ3.1 ±0,25% М20*1,5 МПа: 0-100..250 0-1000..2500 31786.00 38143.20
ДМ5002Вн-В УХЛ3.1 ±0,25% М20*1,5 кПа: 0-100; -100..0  -1-0; 0-1 26318.00 31581.60
ДМ5002Вн-В УХЛ3.1 ±0,25% М20*1,5 кПа: 0-160..600; -100-60..500
МПа: 0-0,6..60; -0,1-0,9..2,4
0-1,6..600;  -1-0,6..24 25306.00 30367.20
ДМ5002Вн-В УХЛ3.1 ±0,25% М20*1,5 МПа: 0-100..250 0-1000..2500 32199.00 38638.80
ДМ5002Вн-Г УХЛ3.1 ±0,25% М20*1,5 кПа: 0-100; -100..0  -1-0; 0-1 27245.00 32694.00
ДМ5002Вн-Г УХЛ3.1 ±0,25% М20*1,5 кПа: 0-160..600; -100-60..500
МПа: 0-0,6..60; -0,1-0,9..2,4
0-1,6..600;  -1-0,6..24 26195.00 31434.00
ДМ5002Вн-Г УХЛ3.1 ±0,25% М20*1,5 МПа: 0-100..250 0-1000..2500 32824.00 39388.80
ДМ5002Вн-А УХЛ3.1 ±0,06% М20*1,5 кПа: 0-100; -100..0  -1-0; 0-1 40604.00 48724.80
ДМ5002Вн-А УХЛ3.1 ±0,06% М20*1,5 кПа: 0-160..600; -100-60..500
МПа: 0-0,6..60; -0,1-0,9..2,4
0-1,6..600;  -1-0,6..24 38642.00 46370.40
ДМ5002Вн-А УХЛ3.1 ±0,06% М20*1,5 МПа: 0-100..160 0-1000..1600 41017.00 49220.40
ДМ5002Вн-Б УХЛ3.1 ±0,06% М20*1,5 кПа: 0-100; -100..0  -1-0; 0-1 40695.00 48834.00
ДМ5002Вн-Б УХЛ3.1 ±0,06% М20*1,5 кПа: 0-160..600; -100-60..500
МПа: 0-0,6..60; -0,1-0,9..2,4
0-1,6..600;  -1-0,6..24 38731.00 46477.20
ДМ5002Вн-Б УХЛ3.1 ±0,06% М20*1,5 МПа: 0-100..160 0-1000..1600 41107.00 49328.40
ДМ5002Вн-В УХЛ3.1 ±0,06% М20*1,5 кПа: 0-100; -100..0  -1-0; 0-1 40724.00 48868.80
ДМ5002Вн-В УХЛ3.1 ±0,06% М20*1,5 кПа: 0-160..600; -100-60..500
МПа: 0-0,6..60; -0,1-0,9..2,4кПа: 0-160..600; -100-60..500
МПа: 0-0,6..60; -0,1-0,9..2,4
0-1,6..600;  -1-0,6..24 39050.00 46860.00
ДМ5002Вн-В УХЛ3.1 ±0,06% М20*1,5 МПа: 0-100..160 0-1000..1600 41426.00 49711.20
ДМ5002Вн-Г УХЛ3.1 ±0,06% М20*1,5 кПа: 0-100; -100..0  -1-0; 0-1 41014.00 49216.80
ДМ5002Вн-Г УХЛ3.1 ±0,06% М20*1,5 кПа: 0-160..600; -100-60..500
МПа: 0-0,6..60; -0,1-0,9..2,4кПа: 0-160..600; -100-60..500
МПа: 0-0,6..60; -0,1-0,9..2,4
0-1,6..600;  -1-0,6..24 39105.00 46926.00
ДМ5002Вн-Г УХЛ3.1 ±0,06% М20*1,5 МПа: 0-100..160 0-1000..1600 41480.00 49776.00

Примечание :
  • Цена на приборы ДМ5002М, ДМ5002А-ЖКИ-АП и ДМ5002Вн рассчитывается по формуле: Ц=ЦбхК1хК2хК3хК4
  • Где: Цб – базовая цена, для основной погрешности  ±0,25%, ±0,5% для климатического исполнения — УХЛ 3.1
  • К1 – коэффициент по основной погрешности: для  ±0,15%; ±0,2 – 1,1; для ±0,1% – 1,4
  • К2 — коэффициент для климатического исполнения У2 — 1,2
  • К3 – коэффициент для специального исполнения «кислород»  – 1,2
  • К4 – коэффициент исполнения для АЭС  – 1,9; с классом безопасности 3 — 3,0
  • Цена на поставку приборов в экспортном исполнении увеличивается на 20%.
  • Цена на поставку приборов в исполнении Т2 увеличиваются на 20%.
  • Цена на поставку приборов в исполнении «кислород» увеличиваются на 50 руб.
  • Цена на поставку приборов в исполнении для АЭС (индивидуально на каждый заказ).
  • Цены на услуги поверки ЦСМ по отдельному прайсу.
  • Пломбирование приборов осуществляется по заявке заказчика.
