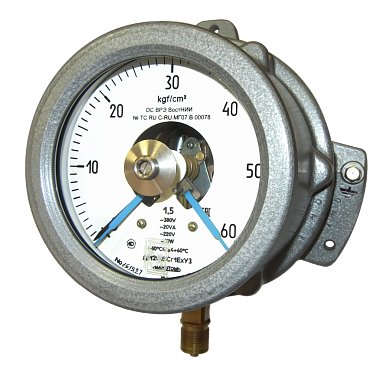

ДМ2005Сг1Ех, ДВ2005Сг1Ех, ДА2005Сг1Ех - Манометр, вакуумметр, мановакуумметр показывающий сигнализирующий взрывозащищенный

1. Назначение

Взрывозащищенные манометры ДМ-2005Сг-1Ex, вакуумметры ДВ-2005Сг-1Ex, мановакуумметры ДА-2005Сг-1Ех предназначены для измерения избыточного и вакууметрического давления неагрессивных, некристаллизующихся жидкостей, газов, паров, в т.ч. кислорода и управления внешними электрическими цепями от сигнализирующего устройства прямого действия путем включения и выключения контактов в схемах сигнализации, автоматики и блокировки технологических процессов во взрывоопасных зонах.

2. Технические характеристики ДМ2005Сг1Ех, ДВ2005Сг1Ех, ДА2005Сг1Ех

  • Диапазоны показаний :
    • манометров ДМ2005Сг1Ех - от 0 до 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600 кгс/см2
    • вакуумметров ДВ2005Сг1Ех - от -1; -0,6 до 0 кгс/см2
    • мановакуумметров ДА2005Сг1Ех - от -1 до 0,6; 1,5; 3; 5; 9; 15; 24 кгс/см2
      По заказу приборы поставляются в единицах измерения кПа, МПа
  • Диаметр корпуса - 160 мм
  • Класс точности приборов - 1,5
  • Степень защиты - IP40 (вводного отделения приборов IP54)
  • Масса приборов - не более 5,5 кг
  • Средний срок службы - 10 лет
  • Материалы деталей:
    • корпус - алюминиевый сплав
    • стекло - органическое
    • трубчатая пружина - медный сплав, железо-никелевый сплав
    • держатель - медный сплав, нержавеющая сталь
    • механизм - бронза, нержавеющая сталь
  • Приборы выдерживают воздействие вибрации в диапазоне частот от 5 до 35 Гц с амплитудой 0,35 мм (группа L1 по ГОСТ 12997-84)
  • Климатическое исполнение по ГОСТ 15150-69
    • У2 - по умолчанию приборы имеют исполнение У3(диапазон рабочих температур-50 до +60 °С)
    • Т3 - по заказуприборы имеют исполнение Т3(диапазон рабочих температур-50 до +60 °С)
  • Резьба присоединительного штуцера
    • -//- - по умолчанию метрическая резьба М20х1,5-8g
    • G1/2-B - по заказу дюймовая резьба
    • R1/2 - по заказу коническая резьба
  • Технологическая черта на шкале
    • -//- - по умолчанию без черты
    • "черта" - по заказу нанесение технологической черты на циферблат (в примечании к заказу обязательно укажите на какой отметке)
  • Демпфер для гашения пульсирующего давления
    • -//- - по умолчанию приборы поставляются без демпфера до 16 кгс/см2 включительно и с демпфером свыше 25 кгс/см2 включительно
    • демпфер - по заказу демпфер устанавливается прибор с любым диапазоном показаний
  • Вводное устройство приборов для подключения кабеля
    • -//- - по умолчанию с резьбой G3/4-B
    • хомут - с хомутом
Параметры сигнализирующего устройства ДМ2005Сг1Ex, ДВ2005Сг1Ex, ДА2005Сг1Ex
  • Сигнализирующее устройство по подключению внешних цепей имеет четыре варианта исполнения по ГОСТ 2405-88:
    • -//- - по умолчанию V - левый контакт размыкающий (min), правый замыкающий (max) – оба указателя синие.
    • III - два размыкающих контакта: левый указатель (min) - синий, правый (max) - красный.
    • IV - два замыкающих контакта: левый указатель (min) - красный, правый (max) - синий.
    • V - левый контакт размыкающий (min), правый замыкающий (max) – оба указателя синие.
    • VI - левый контакт замыкающий (min), правый размыкающий (max) – оба указателя красные.
    • МП - По заказу потребителя сигнализирующее устройство может изготовляться с магнитным поджатием контактов для любого из выше указанных исполнений.
  • Напряжение внешних коммутируемых цепей:
    • 380 В (включая 24; 27; 36; 40; 110; 220В) - для цепей переменного тока;
    • 220 В (включая 24; 27; 36; 40; 110В) - для цепей постоянного тока
  • Разрывная мощность контактов для сигнализирующего устройства:
    • со скользящими контактами – 10 Вт постоянного тока и 20 В•А переменного тока;
    • с магнитным поджатием контактов – 30 Вт постоянного тока и 50 В•А переменного тока
  • Значение коммутируемого тока:
    • для сигнализирующего устройства со скользящими контактами – от 0,02 до 0,5 А;
    • для сигнализирующего устройства с магнитным поджатием контактов – от 0,01 до 1 А
  • Предел допускаемой основной промышленности срабатывания сигнализирующего устройства:
    • для сигнализирующего устройства со скользящими контактами ±2,5%
    • для сигнализирующего устройства с магнитным поджатием контактов ±4%
  • Подключение осуществляется четырехжильным кабелем, сечение жил - от 0,2 до 1,5 мм2. Диаметр ввода в разъеме - от 4 до 10 мм.

    Схема подключения ДМ2005Сг1Ех, ДВ2005Сг1Ех, ДА2005Сг1Ех


Поверка приборов
    • -//- - по умолчанию приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений, зарегистрированной в Реестре аккредитованных метрологических служб под №1004.
    • ЦСМ - по требованию потребителя приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации".
  • Пломбировка
    • -//- - по умолчанию приборы поставляются без пломбы.
    • Пл - пломбирование приборов производится по требованию заказчика.
  • Периодическая поверка приборов в процессе эксплуатации производится в соответствии с МИ 2124-90
  • Межповерочный интервал – 1 год.
Габаритные размеры ДМ (ДВ, ДА)2005-Сг-1Ex

Радиальное расположение штуцера с фланцем, вводное устройство


Присоединительный штуцер

чертёж взрывозащиты



Сертификаты производителя

8. Опросный лист заказа

При заказе приборов необходимо указать:

Тип прибора  » ДМ2005Сг1Ех
» ДВ2005Сг1Ех
» ДА2005Сг1Ех
 Манометр
 Вакуумметр
 Мановакуумметр
Климатическое исполнение » У2
» Т2

Верхнее значение
диапазона показаний

Единица измерения » кгс/см
» кПа
» МПа

Класс точности » 1.5

Измеряемая среда  » -//- (базовое)
» Кис

 Кислород
Конструктивное исполнение » -//- Радиальный штуцер с задним фланцем
Степень защиты » IP4X (вводного отделения приборов IP54)
Исполнение сигнализирующего устройства    » III
»
 IV

» V (базовое)
» VI

Резьба штуцера » M20x1.5-8g (базовое)
» G1/2-B
» K1/2

Дополнительные
требования
» МП
» Обезж.
» Зажим
» АЭС
» Черта
» Э
» Табл.
» П.П.С
» ЦСМ
 Магнитное поджатие
 Обезжиривание
 Зажим (хомут)
 Атомное исп., класс безоп. 4
 Черта на шкале
 Экспортное исполнение
 Табличка
 Отметка о поверке на стекле
 Поверка ЦСМ

Пример заказа:

Манометр взрывозащищенный, исполнения У3, с пределами измерений 0-6 кгс/см², класса точности 1,5, для измерения давления жидкости, с радиальным штуцером с задним фланцем, исполнение сигнализирующего устройства V , со скользящими контактами, со степенью защиты IP 40:

  • Манометр ДМ2005СгЕх-У3-6 кгс/см²-1,5 ТУ 4212-040-00225590-2001



9. Цены с НДС

Наименование
Диапазон измерения, кгс/см²
Цена, руб./шт.
ДМ 2005Сг1Ех
0-1…1 600
10332.00
ДВ 2005Сг1Ех
-1-0
10332.00
ДА 2005Сг1Ех
-1-0,6…24
10332.00


  • Примечание :   (цены указаны без НДС)
    • Цены на поставку манометров в исполнении АЭС увеличиваются на 60%.
    • Цены на поставку манометров в тропическом (Т2) исполнении увеличиваются на 35%.
    • Цены на поставку манометров в экспортном (Э) исполнении увеличиваются на 20%.
    • Цены на приборы при специальном  исполнении  (кислород, ацетилен, хладон, обезжиривание) увеличиваются на 50 руб.
    • Цены на сигнализирующие манометры с магнитным поджатием контактов (МП) увеличиваются на 15%.
    • Цены на приборы с резьбой присоединительного штуцера, отличной от КД (кроме конической) увеличиваются на 55 руб. Цены на приборы сконической резьбой присоединительного штуцера увеличиваются на 85 руб.
    • Цены на приборы по заказу с демпфером увеличиваются на 55 руб.
    • Цены на приборы с печатью поверителя в паспорте увеличиваются на 100 руб. (В стоимость входит присвоение номера на циферблате). Важно:  печать поверителя в паспорте возможна только для приборов с номером.
    • Цены на приборы с чертой предельного давления на циферблате увеличиваются на 20 руб.
    • Цены на приборы с ценой деления шкалы, отличной от КД — договорные.
    • Цены на приборы с табличкой позиционного обозначения прибора 45 руб.
    • Цены на услуги поверки ЦСМ по отдельному прайсу.


Ориентировочный срок изготовления - 45 календарных дней.

Поставка - в любой регион России.
