Железнодорожные манометры, мановакуумметры (Ж/Д)

Главная / Каталог / Давление и Вакуум / Манометры, вакуумметры, мановакуумметры / Железнодорожные манометры, мановакуумметры (Ж/Д)

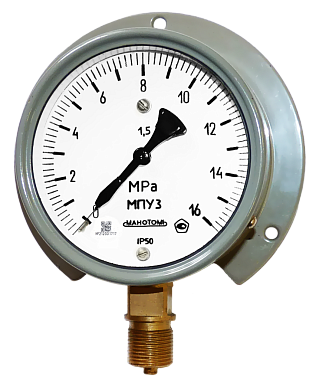

Манометр, мановакуумметр железнодорожный

Предназначены для  измерения избыточного и вакуумметрического давления неагрессивных по отношению к медным сплавам жидких и газообразных сред (вода, топливо, масло, воздух) в силовых и тормозных системах и установках подвижного состава железных дорог, метрополитена и вагонов трамваев, а также для измерения давления хладонов 12, 13, 22, 142 и 502 , в том числе  с наличием масел) в холодильных машинах, устанавливаемых в железнодорожных вагонах-рефрижераторах.

Представленные модели относятся к группе технических показывающих манометров.

Модельный ряд железнодорожных манометров насчитывает несколько модификаций, отличающихся расположением штуцера, наличием и разновидностью электрической подсветки, напряжением ее питания, количеством и видом показывающих стрелок.

В зависимости от расположения штуцера, приборы имеют следующие варианты исполнений :

  • Ф - с радиальным штуцером с задним фланцем - подключение к системе - "снизу", установка в щите (на панели приборов;
  • ФОШ - осевой штуцер с задним фланцем - соединение с системой "сзади";

В зависимости от наличия или отсутствия демпфера, модели имеют 3 варианта :

  • -//- по умолчанию изделия поставляются без демпфера с диапазоном измерений до 60 кгс/см2 (6 МПа) включительно и с демпфером свыше 100 кгс/см2   (10 МПа) включительно;
  • Д - исполнение с "демпфером" - входное отверстие манометра заужено в форме песочных часов для гашения возможных перепадов давлений с целью предохранения чувствительных элементов приборов от повреждений. (по заказу демпфер устанавливается на прибор с любым диапазоном давления - опция).
  • ДВ - исполнение с демпфирующим устройством (для измерения давления в местах, с пульсацией измеряемой среды, приборы должны использоваться только в комплекте с данным устройством!).

Варианты исполнения по виду электрической подсветки :

  • -//- по умолчанию приборы поставляются без подсветки;
  • - подсветка циферблата светодиодных лампах;
  • - на светодиодах белого цвета;
  • - на светодиодах желтого цвета.

Напряжение питания сети постоянного тока для приборов с подсветкой :

  • 24 В;
  • 75 В;
  • 110 В.

Варианты исполнения показывающих стрелок :

  • МП-У3 - одно-стрелочный железнодорожный манометр;
  • МП-2У3 - двух-стрелочный;
  • МП-2У3-Диск - двух-стрелочный, где одна из стрелок выполнена в виде вращающегося диска.

Применяемые материалы :

  • корпус - алюминиевый сплав;
  • стекло - оконное;
  • трубчатая пружина - медный сплав, железо-никелевый сплав;
  • держатель - медный сплав;
  • механизм - бронза, нержавеющая сталь.

В зависимости от вида трубчатой пружины, в соответствие с ГОСТ 2405-88, приборы производятся со следующими пределами измерений :

  • для шкал в кгс/см2 : 2,5; 6,0; 10,0; 16,0; 25,0; 40,0; 60,0; 100; 160;
  • для шкал в кПа : 250; 600;
  • для шкал в МПа : 0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0; 16,0.

ЖД-манометры и мановакуумметры выпускаются в повышенном  пыле-влагозащищенном исполнении - IP50 с диаметром циферблатов 100 мм.

Все реализуемые нашей компанией приборы, внесены в ГОСРЕЕСТР, соответствуют общепринятым стандартам, имеют сертификат  качества и сопровождаются гарантийным документом, проходят первичную поверку и калибровку.

Если Вы не знаете точной маркировки прибора, наши менеджеры постараются помочь подобрать оптимальный вариант, исходя из каждой конкретной технической задачи.


ЦЕНЫ (ПРАЙС-ЛИСТ)

 Железнодорожные манометры, мановакуумметры
Наименование продукции, тип прибора Диаметр Класс Резьба Диапазон измерения по Диапазон измерения по Цена с НДС
маркировка корпуса  точности  штуцера  стандартному ряду, Па стандартному ряду, кгс/см2
МП, МВП (МП, МВП ОШ) 100 1,5 М20*1,5   0-2,5...160; -1-15, 24  1980.00
МП, МВП (с эл. подсветкой) 100 1,5 М20*1,5     4506.00
МПУ3 ОШ (с эл. подсветкой) 100 1,5 М20*1,5     5040.00
МП-2 100 2,5 М12*1,5 кПа: 0-600
МПа: 0-0,6..1,6кПа: 0-600
МПа: 0-0,6..1,6кПа: 0-600
МПа: 0-0,6..1,6кПа: 0-600
МПа: 0-0,6..1,6кПа: 0-600
МПа: 0-0,6..1,6кПа: 0-600
МПа: 0-0,6..1,6
0-6, 10, 16 3420.00
МП-2 (с эл.подсветкой) 100 2,5 М12*1,5     6168.00
МП-2 диск 100 2,5 М12*1,5 МПа: 0-1 0-10 3480.00

ПРИМЕЧАНИЕ : (цены на доп. опции указаны без НДС)
  • Цены на поставку манометров в исполнении АЭС увеличиваются на 60%.
  • Цены на поставку манометров в экспортном (Э) исполнении увеличиваются на 20%.
  • Цены на приборы при специальном  исполнении  (кислород, ацетилен, хладон, обезжиривание) увеличиваются на 45 руб.
  • Цены на приборы с резьбой присоединительного штуцера, отличной от КД (кроме конической) увеличиваются на 55 руб. Цены на приборы сконической резьбой присоединительного штуцера увеличиваются на 85 руб.
  • Цены на приборы по заказу с демпфером увеличиваются на 55 руб.
  • Цены на приборы с печатью поверителя в паспорте увеличиваются на 100 руб. (В стоимость входит присвоение номера на циферблате). Важно:  печать поверителя в паспорте возможна только для приборов с номером.
  • Цены на приборы с чертой предельного давления на циферблате увеличиваются на 20 руб.
  • Цены на приборы с ценой деления шкалы, отличной от КД — договорные.
  • Цены на приборы МПТИ кл.т. 0,4 с зеркальной шкалой увеличиваются на 200 руб.
  • Цены на приборы с табличкой позиционного обозначения прибора 45 руб.
  • Цены на услуги поверки ЦСМ по отдельному прайсу.



Предоставляем гарантии на все виды продукции, представленной ЗАО «Промприбор», обеспечиваем доставку заказа в любой регион России, а нашим постоянным клиентам предоставляем скидки.
