МП, МВП - Манометр, мановакуумметр технический показывающий железнодорожный

Главная / Каталог / Давление и Вакуум / Манометры, вакуумметры, мановакуумметры / Железнодорожные манометры, мановакуумметры (Ж/Д) / МП, МВП - Манометр, мановакуумметр технический показывающий железнодорожный

МП-У3, МВП-У3 - Манометр, мановакуумметр технический показывающий железнодорожный

1. Назначение

Манометры МП-У3, мановакуумметры МВП-У3 технические показывающие железнодорожные предназначены для измерения избыточного и вакуумметрического давления неагрессивных по отношению к медным сплавам жидких и газообразных сред (вода, топливо, масло, воздух) в силовых и тормозных системах и установках подвижного состава железных дорог, метрополитена и вагонов трамваев, а также для измерения давления хладонов 12, 13, 22, 142 и 502 (в том числе хладонов с наличием масел) в холодильных машинах, устанавливаемых в железнодорожных вагонах-рефрижераторах.

ЖД-манометры МПУ3 и мановакуумметры МВПУ3  могут поставляться в комплектации с демпфирующим устройством для гашения пульсирующего давления. По заказу потребителя приборы могут изготавливаться с электрической подсветкой циферблата.

2. Технические характеристики

  • Пределы показаний прибора, кгс/см 2 :

манометра МП-У3 от 0 до 2,5; 6; 10; 16; 40; 160;

мановакуумметра МВП-У3 от -1 до 15; -24.

По заказу приборы поставляются в единицах измерения кПа, МПа

  • Диаметр корпуса - 100 мм
  • Класс точности приборов - 1,5
  • Степень защиты - IP50
  • Масса приборов - не более 0,8 кг, демпфера - не более 0,4 кг
  • Средний срок службы - 10 лет
  • Материалы деталей:
    • корпус - алюминиевый сплав
    • стекло - оконное
    • трубчатая пружина - медный сплав, железо-никелевый сплав
    • держатель - медный сплав
    • механизм - бронза, нержавеющая сталь, латунь
  • Напряжение электрической подсветки - 24; 75; 110 В
  • Приборы выдерживают воздействие вибрации в диапазоне частот от 5 до 80 Гц с амплитудой 0,075 мм и ускорением 9,8 м/с2 (группа N3 по ГОСТ 12997-84)
  • Климатическое исполнение по ГОСТ 15150-69
    • У3 - по умолчанию приборы имеют исполнение У3(диапазон рабочих температур -55 до +70°С)
    • Т2 - по заказу приборы имеют исполнение Т2(диапазон рабочих температур -55 до +70°С)
  • Варианты исполнения:
    • радиальное расположение штуцера с задним фланцем
  • Резьба присоединительного штуцера
    • -//- - по умолчанию метрическая резьба М20х1,5-8g
    • G1/2-B - по заказу дюймовая резьба
    • R1/2 - по заказу коническая резьба
  • Технологическая черта на шкале
    • -//- - по умолчанию без черты
    • "черта" - по заказу нанесение технологической черты на циферблат (в примечании к заказу обязательно укажите на какой отметке)
  • Демпфирующее устройство для гашения пульсирующего давления
    • -//-- по умолчанию приборы поставляются без демпфирующего устройства
    • ДВ - по заказу прибор комплектуется демпфирующим устройством

Приборы изготавливаются по ТУ 25-02.1803I5-78, ГОСТ 2405-88.

3. Габаритные и присоединительные размеры МП(МВП)У3

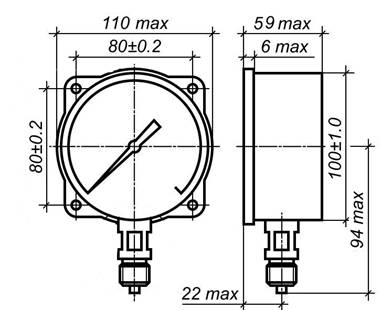

Рис.1. Радиальное расположение штуцера с задним фланцем для приборов с диапазоном показаний от 0 до 2,5; 6; 10; 16; 160 кгс/см 2

С демпферным устройством

Рис. 2. Радиальное расположение штуцера с задним фланцем для приборов с диапазоном показаний от 0 до 40 кгс/см 2


Рис. 3 - Присоединительные и габаритные размеры исполнения с электрической подсветкой


Схема внешних соединений прибора

4. Поверка приборов

  • Железнодорожные манометры поставляются калиброванными и поверенными. Метрологическая служба ОАО “Манотомь” аккредитована на право поверки средств измерений. Зарегистрирована в Реестре аккредитованных метрологических служб под №1004. Шифр поверительного клейма “БПМ”.
  • По желанию потребителя поверку приборов может осуществить государственный орган по стандартизации и метрологии – Томский ЦСМ.
  • Периодическая поверка приборов в процессе эксплуатации производится в соответствии с МИ 2124-90.
  • Межповерочный интервал – 1 год.

5. Сертификаты производителя

Руководство по эксплуатации

6. Образец заказа

При заказе прибора необходимо указать:

- тип прибора;

- климатическое исполнение и категорию размещения в соответствии с ГОСТ 15150;

- верхнее значение диапазона показаний (по требованию потребителей оговаривается наличие предельной отметки: например, 4/3);

- единицы измерения верхнего значения диапазона показаний (МПа, кгс/см² и т.д.);

- класс точности;

- в случае исполнения для атомных станций указать – «АЭС»;

- наименование измеряемой среды при специальном исполнении прибора (кислород, ацетилен, аммиак, марка хладона);

- конструктивное исполнение (наличие фланца, расположение штуцера, наличие демпфера);

- степень защиты в соответствии с ГОСТ 14254;

- поверка, калибровка и пломбирование (по требованию потребителя) – П.П.Пл;

- дополнительные данные (цена деления, черный циферблат, подсветка, иностр. язык для сопроводительной документации);

- для экспортного исполнения – «Э»;

- номер ТУ.

Примечания:

1. За базовое исполнение железнодорожных манометров принято следующее исполнение приборов:

- степень защиты – IP 50;

- радиальный штуцер с задним фланцем фланца.

2. В схеме условного обозначения прибора не указываются данные базового исполнения, а также другие технические характеристики, в случае, если они являются единственными для данного типа приборов.


Пример заказа:

Манометр МП исполнения У3, с пределами измерений 0 – 16 кгс/см², класса точности 1,5, для измерения избыточного давления жидкости, с радиальным штуцером с задним фланцем, без демпфера, со степенью защиты IP 50:

Манометр МП-У3-16 кгс/см²- ТУ 25.02.180315-78 .


7. Цены с НДС

Модель (маркировка) Цена без НДС  Цена с НДС
МПУ3, МВПУ3 (0-6, -10, -16; -40: -160: -1-15,24) для хладонов 12,13, 22, 145, 502 1538.00 1814.84
МПУ3, МВПУ3 с электрической подсветкой (белые светодиоды)
2812.00 3318.16
МПУ3, МВПУ3 с новой электрической подсветкой (желтые светодиоды)
3095.00 3652.10
МПУ3, МВПУ3 с новой электрической подсветкой (светодиодные лампы) 3095.00 3652.10
МПУ3-ОШ, МВПУ3-ОШ с электрической подсветкой (белые светодиоды)
3179.00 3751.22
МПУ3-ОШ, МВПУ3-ОШ с новой электрической подсветкой (желтые светодиоды)
3498.00 4127.64



Примечание:

  • Цены на поставку приборов с оформлением документации на английском языке увеличиваются на 10%.
  • с печатью поверителя в паспорте увеличиваются на 10%.
  • по заказу с номером увеличиваются на 10%.
  • с чертой предельного давления на циферблате увеличиваются на 5%.
  • с ценой давления, отличного от конструкторской документации, увеличиваются на 10%.
  • с поверкой ЦСМ, с опломбированием определяются по отдельному прайс-листу.

Ориентировочный срок изготовления и готовности к отгрузке - 35-40 календарных дней.

Отгрузка - в любой регион России.
