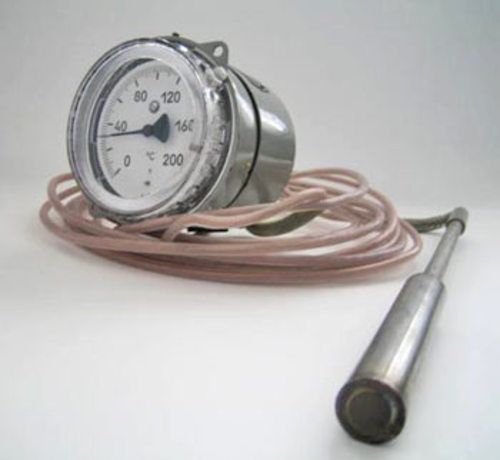

ТГП-100Эк-М1 - Термометр манометрический газовый показывающий электроконтактный
Главная / Каталог / Температура / Термометры / Манометрические показывающие и сигнализирующие (Сг) (электроконтактные Эк) / ТГП-100Эк-М1 - Термометр манометрический газовый показывающий электроконтактныйТГП-100Эк-М1 - термометр манометрический газовый показывающий электроконтактный
1. Назначение
Термометр манометрический ТГП-100Эк-М1-УХЛ4 предназначен для измерения температуры жидких и газообразных сред в стационарных промышленных установках и коммутации внешних электрических цепей, в т.ч. в условиях АЭС.
2. Технические характеристики ТГП-100Эк-М1 :
|
1. Пределы измерений, °С:
|
–50…+50; –50…+100; –50…+150; 0…+150; 0…+200; 0…+300; +100…+300; 0…+400
|
|
2. Длина соединительного капилляра, м:
|
1,6; 2,5; 4; 6; 10; 16; 25
|
|
3. Длина погружения термобаллона, мм:
|
160; 200; 250; 315; 400; 500 |
|
4. Классы точности
|
1; 1,5
|
|
5. Напряжение внешних коммутируемых цепей:
переменный ток, В постоянный ток, В |
24; 40; 60; 110; 220; 240 24; 60; 110; 220 |
|
6. Разрывная мощность контактов сигнализиру-
ющего устройства, В·А, не более |
30 |
|
7. Температура окружающей среды, °С
|
–10…+60 |
|
8. Относительная влажность, %, не более
|
80
|
|
9. Давление измеряемой среды, кгс/см 2
|
64 без защитной гильзы
250 с защитной гильзой |
|
10. Габаритные размеры, мм:
|
106х106х150
|
|
11. Масса прибора без термосистемы,
кг, не более |
0,9 |
|
12. Изготавливаются по
|
ТУ 311-0225626.117-91
|
|
13. Код ОКП
|
42 1114
|
| 14. Климатическое исполнение |
УХЛ 4. |
3. Принципиальная схема устройства ТГП-100Эк-М1 :
4. Габаритные и присоединительные размеры ТГП-100-ЭК-М1
ГИЛЬЗЫ ЗАЩИТНЫЕ ДЛЯ ТЕРМОМЕТРОВ ТГП (термобаллон диаметром 20 мм)
Защитные гильзы поставляются по требованию Заказчика за дополнительную плату в комплекте с термометрами манометрическими. Предназначены для того, чтобы замена термометра не повлекла нежелательную остановку агрегата, также защищают термобаллон от высоких давлений измеряемой среды.
Основные размеры гильзы с резьбой для ТГП-100Эк-М1
|
Условное |
Длина погружения |
Диаметр термо- |
D, мм |
d1, мм |
d2, мм |
Условное |
S, мм |
L, мм |
|
ГЗ-ТМ-Г-Р |
160, 200, 250 |
20 |
М33х2 |
М30х2 |
28 |
25 (250) |
2 |
310 |
|
315, 400 |
435 |
|||||||
|
500 |
598 |
Габаритные и присоединительные размеры ТГП-100Эк-М1 с установленным термобаллоном
5. Методика поверки
Термометры ТГП-100Эк-М1 подлежат поверке в соответствии с требованиями ГОСТ 8.002-86 и ГОСТ 8.513-84.
Рекомендуемая периодичность поверки не менее 1 раза в год
Методы и средства поверки изложены в ГОСТ 8 305-78 к 2BО.282.211И2 (для показывающей части).
Примечание: При определении погрешности и вариаций показаний указатели пределов сигнализации должны быть выведены за пределы шкалы.
Поверка основной погрешности к вариации срабатывания сигнализирующего устройства проводится с использованием схемы внешних электрических соединений термометров (приложение 4) с подключением контрольных лампочек до 50 ВА в цепи «минимум*, «максимум», «норма».
Средства и условия поверки по ГОСТ 8.305-78 и 2В0 282 211 И2.
Выбрать для поверки не менее трех оцифрованных точек: в первой трети, в средней части и в последней трети шкалы циферблата.
Вывести указатель нижнего предела сигнализации за начальную отметку шкалы и установить указатель верхнего предела сигнализации на одной из оцифрованных отметок в первой трети шкалы. После этого плавно повысить температуру до тех пор, пока не произойдет зажигание электрической лампочки сигнализации. Зафиксировать по образцовому термометру температуру, при которой произошло срабатывание сигнализирующего устройства. Температуру термобаллона повысить на 2-5% от диапазона измерений и после трехминутной выдержки плавно понижать ее до тех пор, пока не разомкнется цепь и не погаснет лампочка. Зафиксировать по образцовому термометру температуру в момент размыкания электрической цепи.
Основную погрешность срабатывания сигнализирующего устройства определяют как разность между значением температуры, на которое установлен указатель и действительным значением, замеренным по образцовому термометру. Основная погрешность срабатывания не должна превышать значений, указанных в и 2.4.
При определение основной погрешности и вариации показаний и срабатывания сигнализирующего устройства конденсационных термометров время выдержки термобаллона в термостате перед снятием показаний до пускается увеличивать до 20 мин , а на отметках шкалы, близких к температуре окружающего воздуха, до 40 мин
произвести аналогичную поверку в средней части и в последней трети шкалы;
произвести поверку нижнего предела сигнализации по вышеизложенной, методике при выведенном за конечную отметку шкалы указателе верхнего предела сигнализации;
вариация срабатывания сигнализирующего устройства определяется как разность температур, при которых произошло срабатывание сигнализирующего устройства при прямом и обратном ходах.
Вариация срабатывания не должна превышать значений, указанных в п.2.5.
Допускается определение погрешности и вариации срабатывания сигнализирующего устройства проводить механическим перемещением указателей пределов сигнализации при постоянном значении температур.
При определении основной погрешности и вариации показаний конденсационных термометров время выдержки термобаллона в термостате перед снятием показаний допускается увеличить до 20 min:, а на отметках шкалы близких к температуре окружающего воздуха — до 40 min.
При положительных результатах поверки на термометр нанести поверительное клеймо и в паспорте произвести запись о годности термометра к применению с указанием даты поверки и с подписью лица, выполнившего поверку.
7. Оформление заказа
|
При заказе необходимо указать:
|
Пример заказа: ТГП-100Эк-М1-(0…200)-1,0-2,5-250 ТУ 311-0225626.117-91 . |
8. Цены (прайс-лист)
| Маркировка | без НДС | с НДС |
| ТГП-100Эк-М1(длина капилляра 1,6; 2,5; 4,0; 6,0 м, глубина погружения термобаллона 160; 200; 250; 315; 400 мм) | 8780.00 | 10536.00 |
| ТГП-100Эк-М1 (длина капилляра 1,6; 2,5; 4,0; 6,0м, глубина погружения термобаллона 500 мм) | 10536.00 | 12643.20 |
| ТГП-100Эк-М1 (длина капилляра 10,0; 16,0 м, глубина погружения термобаллона 160; 200; 250; 315; 400 мм) | 11800.00 |
14160.00 |
| ТГП-100Эк-М1 (длина капилляра 10,0; 16,0 м, глубина погружения термобаллона 500 мм) | 14160.00 | 16992,00 |
| примечание цены на приборы с оплеткой капилляра в металлорукаве увеличиваются на 25% | ||
| Гильза защитная | 3090.00 | 2328.00 |
Примечание:
1).Услуги поверки входят в стоимость приборов.
ПРИМЕЧАНИЕ : стоимость транспортной тары (ящика) оплачивается дополнительно.
Ориентировочный срок изготовления и готовности к отгрузке термометров в- 45 календарных дней.
Отгрузка - в любой регион России.
