ВОЕСН - Влагомер сырой нефти

Предназначен для непрерывного измерения процентного содержания нефти и  воды в добываемой водо-нефтяной смеси и вычисления  среднего объемного содержания нефти при работе с массовым  счетчиком-расходомером в автоматическом режиме.

Область применения: предприятия нефтяной и  газовой промышленности.

Изделие состоит из:
  • преобразователя первичного ПП ВОЕСН (в  дальнейшем – ПП ВОЕСН) с диэлькометрическим и оптическим датчиками;
  • блока обработки данных (в дальнейшем – БОД  ВОЕСН);
  • искробезопасного барьера БИБ-04-7 ТУ.
Измеряемая среда –  сырая нефть после предварительной  сепарации свободного газа:
  • а) диапазон температур от +5 до +85˚С;
  • б) диапазон содержания солей, массовая  доля,  0,3 ¸ 15%;
  • в) остаточное содержание свободного газа,  объемная доля, не более 5%.
  Условия  эксплуатации:
-температура  окружающей среды для:
  • а) ПП ВОЕСН от +1  до +40ºС;
  • б) БОД ВОЕСН от +5 до +40ºС.
ПП ВОЕСН,  входящий в состав влагомера, с входными и выходными электрическими искробезопасными цепями уровня имеет  маркировку взрывозащиты ExibIIBT и соответствует ГОСТ Р 51330.0 и ГОСТ Р 51330.10,  может устанавливаться во взрывоопасной зоне согласно  гл.7.3 ПУЭ   и другим директивным документам, регламентирующим применение  электрооборудования во взрывоопасных зонах. Степень защиты ПП ВОЕСН – IP54 ГОСТ14254.
Искробезопасный барьер БИБ-04-7 предназначен для обеспечения искробезопасности  электрических цепей преобразователей, находящихся во взрывоопасной зоне, имеет  вид взрывозащиты искробезопасная электрическая цепь и маркировку взрывозащитыExiaIIC.
БОД ВОЕСН - изделие общего  назначения и предназначен для установки вне взрывоопасных зон. Степень защиты IP44 ГОСТ 14254.
Максимальное  расстояние от ПП ВОЕСН до БОД ВОЕСН – 200 м.

Основные параметры и характеристики

Влагомеры  в зависимости от условного прохода (DN), условного давления (PN)
Диапазон измерений содержания нефти, объемная доля, %,                                2,0 –  99,9
Диапазон измерений содержания воды, объемная доля, %,                                  0,1  – 99,9
Пределы допускаемого значения относительной  погрешности измерения содержания нефти, объемная доля в поддиапазонах,  %,:
от 30,0 до 99,9%–                                                                                                  ± 4,0
от 5,0 до 30,0% –                                                                                                 ± 10,0
от 2,0 до 5,0% –                                                                                                   ± 18,0
Пределы  допускаемого  значения   абсолютной  погрешности измерения  содержания воды, объемная доля в поддиапазонах, %:
от 0,1 до 70,0% –                                                                                                  ± 1,0
от 70,0 до 99,9% –                                                                                                 ± 1,5
Представление результатов  измерений – в  цифровом  виде с ценой деления 0,01.
Цифровой интерфейс                                                                                  RS232, RS485
протокол                                                                                                    MODBUS RTU
Максимальные входные  электрические параметры искробезопасных цепей ПП  ВОЕСН:
-напряжение, В,  не более                                                                                         7,8
-ток, мА, не более                                                                                                 0,157
-емкость, мкФ, не более                                                                                            10
-индуктивность мкГн, не более                                                                                  100
Максимальные  выходные электрические параметры  искробезопасного  барьера:
-напряжение, В                                                                                                       7,88
-ток, А,                                                                                                                   630
-емкость, мкФ                                                                                                           12
-индуктивность, мкГн                                                                                                150
Прочность изоляции  электрических цепей влагомера ВОЕСН должна выдерживать при НКУ воздействие  испытательного напряжения частотой 50 Гц:
-между силовой цепью 220В и цепями БОД, В                                                             1500
Сопротивление изоляции между силовой цепью питания
и цепями БОД  ВОЕСН в нормальных условиях, МОм, не менее                                         20
Питание БОД ВОЕСН:
-входное напряжение  переменного тока, В                                                                 220
  Питание первичного  преобразователя
-входное напряжение  постоянного тока Um, В                                                             7,5
Напряжение электропитания, В                                                                           187-242
Потребляемая мощность, не более:
-ПП ВОЕСН, ВА                                                                                                            2
-БОД ВОЕСН, ВА                                                                                                        10
Средний срок службы, лет                                                                                         10

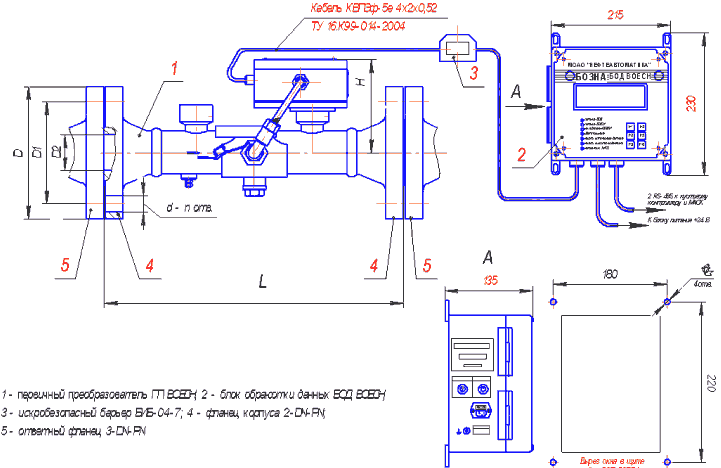

Габаритные и присоединительные  размеры, масса ПП ВОЕСН приведены в таблице.
Габаритные размеры БОД ВОЕСН, мм, не более                                                 230х215х135
Масса БОД  ВОЕСН, кг, не более                                                                                 1,8

Пример записи при заказе:Влагомера сырой нефти  с условным проходом 50 мм, давление 4,0 МПа:
  • ВОЕСН-50-4,0 ТУ 4215-018-00137093-2005;

То же условный проход 80 мм, давление 6,3 МПа:
  • ВОЕСН-80-6,3 ТУ  4215-018-00137093-2005
