Дночерпатель штанговый трубчатый Мордухай-Болтовского

Дночерпатель штанговый трубчатый Мордухай-Болтовского

Цена 58800 р/шт с НДС

Назначение

Штанговый дночерпатель Мордухай-Болтовского предназначен для количественного учета макробентоса и микробентоса в мелководных зонах водоемов с глубиной до 2,5 метров, опускается на штанге.

Высота столба грунта 300 мм, диаметр вырезанного столба 80 мм. Вес прибора 4 кг.

• простота и удобство в эксплуатации;
• высокая механическая прочность и надёжность констукции;
• возможность осуществлять отбор проб прямо с берега или стоя на дне водоёма на мелководье без использования плавсредств;

• доступная цена.

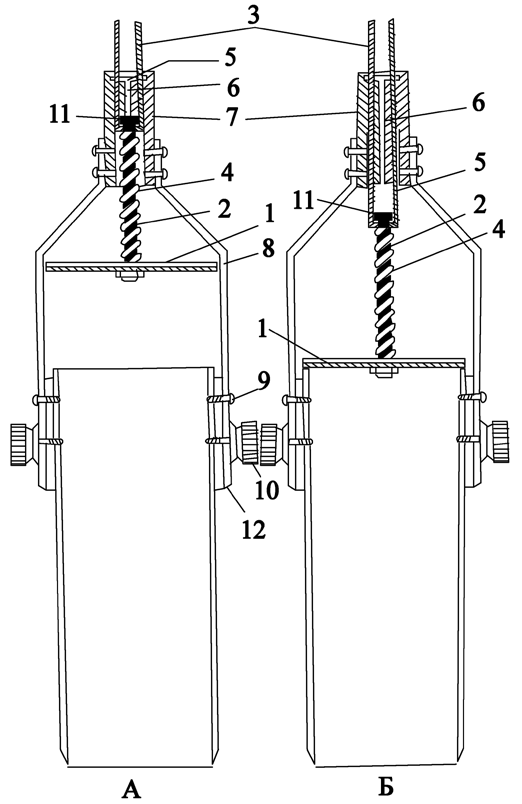

• Штанговый трубчатый дночерпатель Мордухай-Болтовского состоит из отрезка железной трубы диаметром 6,0 или 11.3 см, со стен­ками толщиной 2–3 мм, заточенными снизу.

• К трубе с помощью болтов (9) прикреплены тупоугольные дуги (8), верхними концами охватывающие муфту (7).
• Нижние концы дуги (12) снабжены прорезью для стопорного винта (10).
• Крепким завинчиванием этих винтов труба устанавливается в вертикальном положении; отпуская винты, трубу можно привести в наклонное положение, вращая ее на болтах как на оси.
• В муфте свободно ходит полый шток (3), кото­рый верхним своим концом насаживается на штангу.
• В шток сверху вставлен стержень (2) с насадкой (11) на верхнем конце.
• Нижним концом стержень при­креплен к металлической крышке с резиновой про­кладкой снизу (1).
• Вокруг стержня навита спиральная пружина (4). На шток наварена шпонка (5), которая при вертикальном движении штока ходит по проре­зи муфты (6).

1. Для работы допускаются лица, прошедшие инструктаж по технике безопасности.
2. Опускание дночерпателя Мордухай-Болтовского на дно водоёма осуществляется при помощи штанги.

3. При опускании дночерпателя в воду его крышка поднята и труба открыта.

4. Проба берется дав­лением на штангу и вынимается с поворотом.

5. На вы­нутом из воды трубчатом дночерпателе открывают крышку, оттягивая ее вместе со штангой, и освобождают винты, удержи­вающие трубку в вертикальном положении.

6. Отклонив дугу с крышкой в сторону, в нижнее отверстие трубы вводят деревянный шомпол, которым выталкивают пробу грунта.

Упаковка :

• Трубчатый дночерпатель упаковывается в индивидуальную транспортную тару.
• В каждую тару вкладывается упаковочный лист и паспорт (руководство по эксплуатации).

ХРАНЕНИЕ

• Дночерпатель Мордухай-Болтовского должен хранится в сухом месте.

ТРАНСПОРТИРОВКА

• Транспортирование упакованных штанговых дночерпателей Мордухай-Болтовского разрешается всеми видами транспорта в крытых транспортных средствах в таре, исключающей его механические повреждения.

• Изготовитель гарантирует соответствие выпускаемых трубчатых штанговых дночерпателей Мордухай-Болтовского всем требованиям конструкторской документации при соблюдении потребителем условий эксплуатации, транспортирования и хранения, регламентированных производителем.
• Гарантийный срок эксплуатации дночерпателей - 12 месяцев с момента отгрузки.
