Батометр Руттнера


Назначение

Батометр Руттнера предназначен для отбора проб воды в озёрах и водохранилищах. Металлические детали в резервуаре полностью изолированы органическим покрытием, что устраняет коррозионые и тепло-химические реакции.


  • ДОСТОИНСТВА БАТОМЕТРОВ РУТТНЕРА :

  • простота и удобство в эксплуатации;
  • компактные габаритные размеры;
  • спусковой механизм обеспечивает надежное срабатывание даже в условиях спуска посыльного груза под углом. (например, при наличии течения воды);
  • внутренние части батометра Руттнера, соприкасающиеся с отбираемой пробой, выполнены из химически инертных материалов;
  • доступная цена.



Применяется при исследовании микроэлементного состава придонных вод.

Модель имеет 2 варианта исполнения : из оргстекла и металла.

Объем пробы 0,5 -3 литра. Вес прибора от 1,8 до 2,5 кг.



  • УСТРОЙСТВО, РАБОТА, ПРИНЦИП ДЕЙСТВИЯ БАТОМЕТРА РУТТНЕРА :

  • Конструктивно, батометр Руттнера состоит из металлтческого корпуса 1 с двумя обоймами 15, верхней крышки 2, нижней крышки 3 и стержня 7.

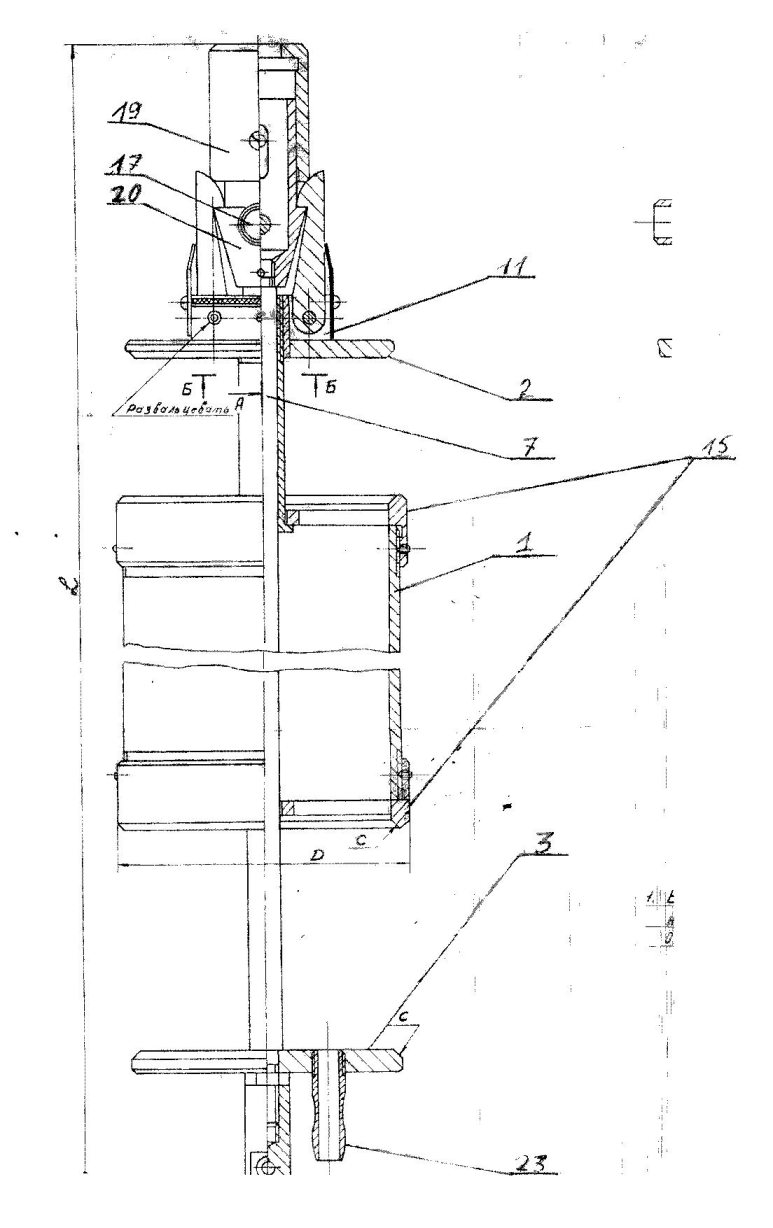

  • Схема устройства батометров Руттнера

1. корпус; 2. верхняя крышка; 3. нижняя крышка; 7. стержень; 11. устройство зацепления и фиксации; 15. обойма; 17. винт; 18. гайка; 19. подвижная втула; 20. непожвижная втулка; 23. штуцер.





  • К верхней крышке 2 двумя винтами крепится корпус 11 устройства зацепления и фиксирования батометра Руттнера в рабочем положении.
  • На верхнем конце стержня 7 закреплён ударно-спусковой механизм, состоящий из неподвижной втулки 20 и подвижной втулки 19, а так же винт 17 с гайкой 18 для подвеса батометра на трос.
  • Перед опусканием батометра Руттнера в воду, его необходимо подвесить на петлю троса или верёвки и, удерживая рукой за корпус 11 устройства зацепления на верхней крышке, приподнять до верхней точки привести его в зацепление с ударно-спусковым механизмом.
  • В таком положении батометр Руттнера опускается на необходимую глубину м под действием посыльного груза срабатывает, ртбирая необходимую пробу воды с определённого горизонта.
  • Далее батометр Руттнера поднимается на поверхность и через штуцер 23, расположенного в нижней части крышки 3 и шланг с зажимом, отобранная пробы воды выливается по сосудам для последующей обработки.




  • РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ БАТОМЕТРА РУТТНЕРА :

  • Перед началом работы необходимо визуально проверить исправность прибора.
  • Перед погружением в воду убедиться, что сливной кран закрыт.
  • Закрепить линь (трос, верёвку), продев его через струбцину в верхней части механизма.
  • Зарядить механизм батометра Руттнера : (поднять колбу батометра за верхнюю крышку к спусковому механизму, установить запорный флажок механизма в отверстие на крышке).
  • Опустить батометр в водоем до нужной глубины. Глубина фиксируется по отметкам на лине (в комплекте не поставляется).
  • При достижении необходимой глубины по линю (тросу) опускается посыльный груз, который приводит в действие спусковой механизм.
  • Скорость погружения батометра Руттнера регулируется при помощи посыльного груза, массой 1 кг., подвешиваемого на стропе вокруг трубы батометра. (максимальное количество грузов до 2 шт).
  • После извлечения из водоема отобранная проба сливается через сливной штуцер и шланг, в заранее подготовленную ёмкость.
  • После работы на водоёме батометр Руттнера должен быть промвт пресной водой и просушен на воздухе.



  • ХРАНЕНИЕ

  • Батометры Руттнера рекомендуется хранить с закрытыми крышками в сухом проветриваемом помещении при температуре окружающего воздуха от +5 до +40 ºС.



  • ТРАНСПОРТИРОВКА

  • Батометр Руттнера могжет транспортироваться любым транспортом в таре, исключающей его механические повреждения.






  • КОМПЛЕКТ ПОСТАВКИ

Наименование

Кол-во

Батометр Руттнера

1

Посыльный груз

1

Руководство по эксплуатации (паспорт)
          1





  • ГАРАНТИИ ПРОИЗВОДИТЕЛЯ

  • Изготовитель гарантирует соответствие выпускаемых батометров Руттнера всем требованиям технических условий при соблюдении потребителем условий эксплуатации, транспортирования и хранения, регламентированых изготовителем.
  • Гарантийный срок эксплуатации батометра Паталаса - 12 месяцев с момента отгрузки.


Прайс-лист (цены)

Наименование (маркировка) Цена с НДС
Батометр Руттнера объемом 1 литр (оргстекло) 50520.00
Батометр Руттнера объемом 2 литра (оргстекло) 52800.00
Батометр Руттнера объемом 3 литра (оргстекло) 55200.00
Батометр Руттнера объемом 0,5 литра (металлический) 35400.00
Батометр Руттнера объемом 1 литр (металлический) 38880.00
Батометр Руттнера объемом 2 литра (металлический) 50640.00


Ориентировочный срок изготовления и готовности к отгрузке 30 -35 РАБОЧИХ дней
