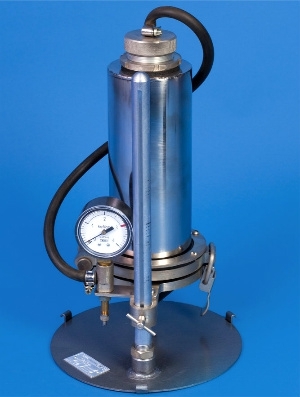

ГР-60 - Прибор фильтровальный (Куприна)
Главная / Каталог / Гидрометеорология / ГР-60 - Прибор фильтровальный (Куприна)ГР-60 - Прибор фильтровальный (Куприна)
Цена 42000 рублей
Назначение
Фильтровальный прибор Куприна ГР-60 предназначен для ускоренного фильтрования проб воды при определении её мутности в лабораторных и полевых условиях. Он эксплуатируется при температуре от 5 до 40 0С и относительной влажности воздуха до 80%.
- Допускаемое рабочее давление в баллоне не более 3 кгс/кв.см2.
- Объем заливаемой пробы воды не менее 1 литра.
- Габаритные размеры (в футляре) Ø - 210 мм, высота – 410 мм.
- Масса прибора не более 9 кг.
КОМПЛЕКТ ПОСТАВКИ ГР-60
|
Обозначение изделия |
Наименование изделия |
Количество |
|
Л82.845.001 |
Прибор фильтровальный ГР-60 |
1 |
|
Л88.683.026-03 |
Прокладка |
1 |
|
ТУ 37.004.048-73 |
Насос РН 150-3917010 |
1 |
|
|
Трубка 1С 6x2 типа 1, ГОСТ 5496-78 |
0,5 м |
|
Л82.845.001ПС |
1 экз. |
ПОДГОТОВКА ПРИБОРА ГР-60 К РАБОТЕ
- После доставки прибора к месту работы футляр осторожно снимается с основания. Насос вынимается из зажимов.
- Затем необходимо проверить, не имеет ли баллон каких-либо повреждений (трещин, сколов).
- При наличии последних, прибором пользоваться опасно.
- В этом случае он должен быть направлен на ремонт в специальные мастерские.
- Перед началом фильтрования внутреннюю полость баллона рекомендуется промыть чистой водой. Кроме того, резиновую прокладку нужно смочить водой, чтобы к ней не прилипал бумажный фильтр.
ПОРЯДОК РАБОТЫ ГР-60 :
Фильтрование взятых проб производится следующим образом. Открывается зажим и крышка, баллон несколько отклоняется на шарнире. На сетку конуса строго по центру укладывается чистый фильтр, 011 см, баллон устанавливается на место и зажим закрывается, через верхнее отверстие в баллон вливается проба воды, подлежащая фильтрованию, и крышка со штуцером завинчивается до отказа.
После этого в баллон с помощью насоса нагнетается воздух, под давлением которого вода быстро фильтруется. Отфильтрованная вода стекает в сосуд, а затем измеряется.
Давление в баллоне создается в зависимости от мутности воды и характера насосов. При большой мутности (около 1 кг на 1 м3 и более) и при наличии в воде тонких илистых частиц фильтрование протекает медленно и давление можно ограничить до 4,9x10 - 9,8x104 Па (0,5 -1,0 кгс/см2).
Если вода содержит мельчайшие коллоидные частицы, которые легко проходят через чистый фильтр, то в начале фильтрования, даже при давлении 0,98х104 - 1,96х104 Па (0,1 - 0,2 кгс/см2), первая вода будет мутной. Поэтому необходимо внимательно следить за стекающей водой до тех пор, пока не появится совершенно чистая вода. После этого фильтрование надо приостановить и мутную воду слить обратно в баллон для повторного фильтрования через тот же фильтр.
При фильтровании проб воды большой мутности, частички грунта могут прилипать к краю резиновой прокладки. В целях повышения точности фильтрования эти частицы рекомендуется снимать внутренней стороной свернутого вдвое фильтра, через который производилось фильтрование.
По окончании фильтрования, особенно при работе с соленой морской водой, прибор следует промыть чистой пресной водой и протереть насухо его металлические части.
ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ ФИЛЬТРОВАЛЬНОГО ПРИБОРА ГР-60
Прибор ГР-60 должен храниться в сухом, проветриваемом помещении при температуре от плюс 5°С до плюс 40°С и относительной влажности до 80%, при отсутствии паров кислот и других едких веществ, вызывающих коррозию деталей.
Транспортирование приборов ГР-60 производится всеми видами транспорта в крытых транспортных средствах.
ГАРАНТИИ ПРОИЗВОДИТЕЛЯ
Завод-изготовитель гарантирует соответствие фильтровального прибора Куприна ГР-60 требованиям технических условий при соблюдении потребителем условий эксплуатации, транспортирования и хранения.
Гарантийный срок хранения - 6 месяцев с момента изготовления.
Гарантийный срок эксплуатации - 18 месяцев со дня ввода в эксплуатацию
|
|
|
|
