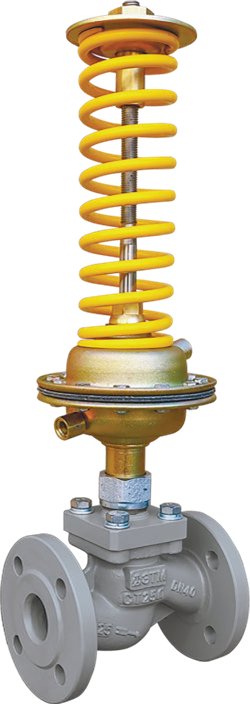

УРРД-НО-РД-З - универсальный регулятор давления прямого действия нормально открытый (после себя) запорный ТУ 4218-019-36329069-2011

НАЗНАЧЕНИЕ

ЗАО Промприбор предлагает к поставке запорные универсальные регуляторы давления УРРД-РД-НО-З, предназначеные для автоматического поддержания заданного давления «после себя» воды в тупиковых схемах (преимущественно, в системах холодного водоснабжения -ХВС) в условиях эксплуатации, установленных на вводах жилых, общественных, промышленных зданий, объектах теплоснабжения, водоснабжения, насосных станциях, тепловых пунктах и других технологических объектах.

Запорный регулятор давления УРРД-НО-РД-З при отсутствии водоразбора предотвращает превышение давления после регулятора, полностью перекрывая проходное сечение клапана (класс герметичности «А» по ГОСТ 9544-2015).

Исполнение регулирующего клапана «нормально открытое».

Запорные регуляторы давления УРРД-НО-РД-3 относятся к автоматическим устройствам прямого действия, работающим без постороннего внешнего источника энергии (регулируемая среда сама оказывает воздействие на регулирующий орган).

РАСШИФРОВКА МАРКИРОВКИ :

• У - универсальный
• Р - регулятор
• Р - расхода

• Д - давления

• Н - нормально

• О - открытый (регулирование "после себя", клапан закрывается при повышении давления)
• "РД" - тип сборки : регулирование давления

• З - запорный

УСТРОЙСТВО, РАБОТА, ПРИНЦИП ДЕЙСТВИЯ ЗАПОРНОГО РЕГУЛЯТОРА ДАВЛЕНИЯ УРРД-РД-(НО)-З :

• Работа запорных регуляторов давления основана на уравновешивании силы, создаваемой разностью давлений регулируемой среды на мембране чувствительного элемента силой упругой деформации пружины сжатия.
• Возникшее при этом усилие на мембране через шток передается на затвор. Заданное значение регулируемого перепада давления определяется усилием настроечной пружины.

Схема устройства запорного регулятора расхода УРРД-РД-НО-З, регулирование "после себя"

1 – корпус, 2 – седло, 3 – плунжер, 4 – шток, 5 – сальниковый узел, 6 – привод гидравлический мембранный, 7 – настроечная пружина, 8 – винт или гайки настройки давления.

• При отклонении давления от заданного значения равновесие сил, действующих на мембрану, нарушается, что приводит к перемещению затвора в нужную сторону и поддержанию регулируемого давления в заданных пределах.

• При перемещении затвора изменяется площадь сечения проходного отверстия и, соответственно, давление регулируемой среды, проходящей через запорный регулятор давления УРРД-НО-РД-3.

• В сборке запорных регуляторов давления УРРД -(НО)-РД-З с нормально открытым регулирующим клапаном импульс регулируемого параметра подаётся в верхнюю полость мембранного узла.
• При отсутствии в системе водоразбора (расхода регулируемой среды), полностью перекрывается проходное сечение клапана (класс герметичности «А» по ГОСТ 9544-2015).

ДОСТОИНСТВА ЗАПОРНЫХ РЕГУЛЯТОРОВ ДАВЛЕНИЯ УРРД-НО-РД-З :

• не требуется внешних источников энергии (работает от энергии регулируемой среды);
• абсолютно герметичный сальниковый узел, не требующий обслуживания;
• класс герметичности "А";
• регулирование происходит в автоматическом режиме;
• простота и надежность конструкции;
• возможность выбора диапазона регулирования расхода;
• быстродействие срабатывания
• возможность выбора материала корпусных деталей в зависимости от места установки давления в системе и температуры регулируемой среды;
• возможность регулирования расхода среды с температурой до +150°С;
• доступная цена;
• разгруженный по давлению клеточный клапан;
• конструкция регулятора расхода исключает возможность деформации штока и перекоса клапана;
• уплотнение в затворе «металл по металлу»;
• высоконадежная мембрана из EPDM;
• применение различных материалов для мембран, с высокими прочностными и температуростойкими характеристиками;
• плавность регулирования;
• отсутствие протечки в затворе;
• простота настройки и технического обслуживания;
• регуляторы УРРД-НО-З ремонтопригодны.

ОБЛАСТИ ПРИМЕНЕНИЯ ЗАПОРНЫХ РЕГУЛЯТОРОВ ДАВЛЕНИЯ УРРД-РД-НО-З :

• поддержание заданного давления в тупиковых системах холодного водоснабжения жилых, административных и производственных зданий;
• тепловые пункты, котельные, бойлерные;

• поддержание разности давлений пара в охладительных установках;
• стабилизация расхода воды в системах ХВС.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ЗАПОРНЫХ РЕГУЛЯТОРОВ ДАВЛЕНИЯ УРРД-НО-РД-З  :

• Запорные регуляторы давления прямого действия УРРД-РД-НО-З - автоматически действующая трубопроводная арматура, снабженная чувствительным элементом, управляющим приводом плунжера. В качестве чувствительного элемента используется мембрана;
• Конструктивно состоят из двух узлов: регулирующий орган (клапан) и привод этого клапана (чувствительный или измерительный узел). Привод осуществляется от энергии регулируемой среды.
• Схема сборки - НО - нормально открытая, регулирование "после себя" (клапан закрывается при повышении давления).

Регулирование давления по данной схеме - поддержание заданной величины напора на участке трубопровода после регулятора (по направлению движения регулируемой среды). Клапан регулятора расхода «после себя» в исходном состоянии открыт.

• Тип сборки - РД – полная комплектация, регулятор может использоваться для поддержания постоянного давления.

Материалы корпусов запорных регуляторов давления УРРД-НО-З (РД) :

• СЧ25 (серый чугун) - базовое исполнение;
• легированная сталь Ст25Л (рекомендуется при установке регуляторов в системах с рабочим избыточным давлением до 2.5 МПа и температурой регулируемой среды до 150°С);
• сталь 09Г2С - специальное исполнение (рекомендуется при установке регуляторов в системах с рабочим избыточным давлением до 2.5 МПа и температурой регулируемой среды до 150°С);
• нержавеющая сталь 12Х18Н10Т - специальное исполнение рекомендуется при установке регуляторов в системах с рабочим избыточным давлением до 4,0 МПа и температурой регулируемой среды до 150°С);

Примечание : Несмотря на то, что запорный регулятор давления УРРД-НО-РД-З в стальном корпусе выдерживают давление в системе от 2,5 до 4,0 МПа, необходимо понизить давление регулируемой среды непосредственно перед регулятором до 1,6 МПа

Применяемые материалы :

• Плунжер – Сталь 12Х18Н10Т (Х10СrNiTi18-10);

• Седло – Сталь 12Х18Н10Т (Х10СrNiTi18-10), (Латунь ЛС59 (CuZn38Pb1) — под заказ);

• Мембрана – этилен-пропиленовый каучук EPDM (бутадиен-нитрильный каучук NBR, фторкаучук FPM, силиконовый каучук VMQ — под заказ);

• Уплотнение сальникового узла – фторкаучук (FPM), фторопласт (PTFE), этилен-пропиленовый каучук (EPDM) в зависимости от температуры регулируемой среды в системе;
• Уплотнение в затворе - "металл по металлу".


В соответствие с нормативно-технической документацией производителя, запорного регуляторы давления УРРД-НО-РД-З выпускаются со следующими диаметрами условных проходов, Ду, мм : 15, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 300.

• Предел регулирования давления, (МПа) : 0,01-0,07; 0,05-0,3; 0,1-0,63; 0,3-1,2.
• Тип соединения с трубопроводом при подключении регуляторов в систему - фланцевый. Присоединительные размеры фланцев по ГОСТ 12815-80.

Основные технические характеристики и габариты запорных регуляторов давления УРРД-НО-РД-З :

РЕКОМЕНДАЦИИ ПО МОНТАЖУ И УСТАНОВКЕ ЗАПОРНЫХ РЕГУЛЯТОРОВ ДАВЛЕНИЯ УРРД-НО-РД-З :

• Установка регулятора давления УРРД-НО (РД), монтаж подводящих линий производится в строгом соответствии со схемой регулирования и схемой отбора давления.

• Регулятор должен быть установлен в трубопровод таким образом, чтобы направление движения среды соответствовало стрелке на корпусе.

• Соединительные (импульсные) линии выполняются медными трубками М3-М10х1 ГОСТ 617-72 длиной до 650 мм.

• Запорный регулятор давления УРРД (РД)-З имеет фланцевый корпус, крепление его на трубопроводе осуществляется посредством болтов или шпилек.

• Регулятор давления УРРД-НО (РД) устанавливается в положении, указанном на рисунке на горизонтальном участке трубопровода, удобном для обслуживания и проведения ревизии, настройки и ремонта.



  МОНТАЖНОЕ ПОЛОЖЕНИЕ ЗАПОРНЫХ РЕГУЛЯТОРОВ ДАВЛЕНИЯ УРРД-НО-РД-З :

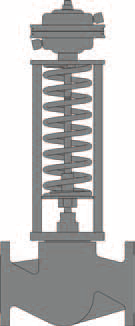

  Регуляторы расхода УРРД-15-(НО) -20; -25; -32; -40; -50; -65; -80; -100 с температурой перемещаемой среды до 100°С устанавливаются только на горизонтальном участке трубопровода, регулирующим блоком вниз или вверх.

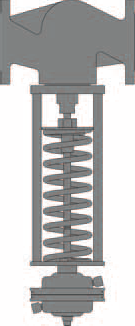

Регуляторы расхода УРРД-(НО) DN-125; -150; -200; -300 мм с температурой перемещаемой среды до 100°С устанавливаются только на горизонтальном участке трубопровода, регулирующим блоком вниз или вверх.

• Прямой участок до и после запорного регулятора давления УРРД-НО-РД-З должен быть не менее 5 условных диаметров. При регулировании давления жидкости, во избежание засорения узла клапана, перед регулятором рекомендуется устанавливать сетчатый фильтр.

• В местах забора импульсов необходимо предусмотреть запорные краны, позволяющие отключать давление от импульсных линий.

• При малых расходах теплоносителя или большом перепаде давления до и после регулятора УРРД-НО для стабилизации колебания давления на импульсную линию между регулятором и объектом устанавливают стабилизирующий дроссель (игольчатый вентиль).

 СХЕМА ПОДКЛЮЧЕНИЯ ЗАПОРНОГО РЕГУЛЯТОРА ДАВЛЕНИЯ УРРД-НО-РД-З :

РЕГУЛЯТОРЫ-ДАВЛЕНИЯ аналоги :

•  VFG2, DPR, DA616, КАТ33,-40,-43, ВРПД, РД-А, РДПД-НО, РА-100

РЕКОМЕНДАЦИИ ПО ВЫБОРУ МОДЕЛИ ЗАПОРНОГО РЕГУЛЯТОРА ДАВЛЕНИЯ :

При подборе регулятора давления прямого действия УРРД-РД-(НО)-З необходимо обратить внимание на ряд факторов, определяющих эффективность и надежность работы изделия :

• диапазон регулирования (давление среды, в пределах которой регулятор может выполнять регулировку);
• зона пропорциональности (отклонение давления от заданного значения, при котором клапан полностью открыт или закрыт), зависящее от диапазона регулирования. (для регуляторов данного типа составляет 20% от верхнего предела настройки);
• DN - номинальный диаметр отверстия, (условного прохода) используется для унификации типоразмеров всей трубопроводной арматуры;
• PN - номинальное давление – максимально допустимое рабочее избыточное давление при температуре рабочей среды 20°С, при котором допускается длительная безаварийная эксплуатация регулятора. Для регуляторов данного типа не должно превышать 1,6МПа;
• KN - коэффициент пропускной способности – расход воды при температуре 20°С, при котором перепад давления на входе и выходе клапана составляет 1 бар (используется при гидравлическом расчете для вычисления потерь напора в системах отопления).

Выбор диаметра условного прохода запорного регулятора давления УРРД-НО-РД-З производится по значению расчетной пропускной способности Кv для определения которой приведена номограмма.

• Пропускная способность определяется в зависимости от расчетного расхода регулируемой среды Gp в м3/час при заданных значениях перепада давлений на регуляторе ∆Р рег. в МПа.

• При подборе диаметров запорных регуляторов давления УРРД-РД-НО-З рекомендуется, чтобы его пропускная способность была больше расчетной на 20%.

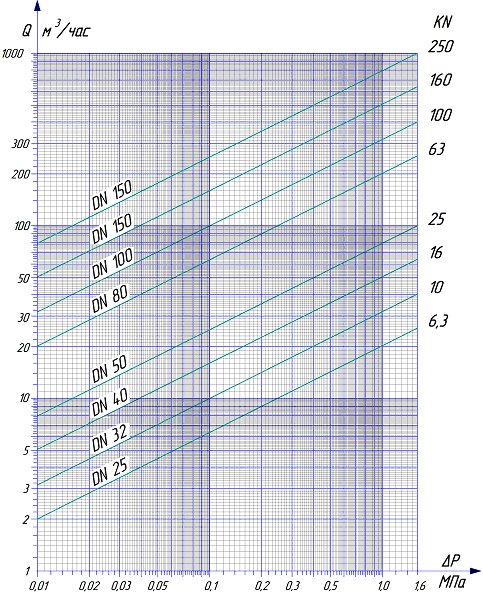

НОМОГРАММА ЗАПОРНОГО РЕГУЛЯТОРА ДАВЛЕНИЯ УРРД-РД-(НО)-З :

КОМПЛЕКТ ПОСТАВКИ :

НОРМАТИВНО-ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ НА ЗАПОРНЫЕ РЕГУЛЯТОРЫ ДАВЛЕНИЯ УРРД-НО-З-(РД) :

• Технические условия ТУ 4218-019-36329069-2011
• Руководство по эксплуатации
• Декларация о соответствии
• КАТАЛОГ ПРОИЗВОДИТЕЛЯ

ОПРОСНЫЙ ЛИСТ ЗАКАЗА

При оформлении заявки на поставку запорного регулятора давления УРРД-НО-РД-З необходимо указать :

• диаметр условного прохода (Ду), мм;
• диапазон регулирования перепада (пределы настройки);
• температуру регулируемой среды;
• рабочее избыточное давление в системе;
• материал корпусных деталей;
• условную пропускную способность, Кv, м3/ч
• тип сборки;
• количество изделий.

ОБРАЗЕЦ ЗАКАЗА

Пример обозначения при заказе запорного регулятора давления прямого действия с нормально открытым регулирующим органом для регулирования расхода воды с рабочим избыточным давлением в системе до 1.6 МПа, с условным проходом 50 мм, пределами регулирования давления от 0.1 до 0.63 МПа с условной пропускной способностью до 25.0 м3/час в корпусе из серого чугуна, тип сборки - РД (регулирование давления):

• Универсальный регулятор давления запорный УРРД-НО-50-(0.1...0.6 МПа 25.0 м3/ч)-РД-З-Сч25  ТУ 4218-019-36329069-2011

ГАРАНТИИ ПРОИЗВОДИТЕЛЯ

• Завод-изготовитель гарантирует соответствие запорных регуляторов давления прямого действия УРРД-(НО)-РД-З требованиям технических условий при соблюдении условий эксплуатации, хранения, транспортирования, монтажа.
• Гарантийный срок эксплуатации 18 месяцев со дня ввода изделия в эксплуатацию, но не более 24 месяцев с момента отгрузки.
