ДМ5007Ex - Датчики давления малогабаритные взрывозащищенные с видом взрывозащиты Взрывонепроницаемая оболочка
Главная / Каталог / Давление и Вакуум / Датчики давления / ДМ5007 - Датчики давления малогабаритные / ДМ5007Ex - Датчики давления малогабаритные взрывозащищенные с видом взрывозащиты Взрывонепроницаемая оболочкаДМ5007Ex - Датчики давления малогабаритные взрывозащищенные с видом взрывозащиты "Взрывонепроницаемая оболочка"
Назначение
Взрывозащищенный малогабаритный датчик давления с токовым выходом ДМ5007Ех предназначен для работы в системах автоматического управления, контроля и регулирования производственных процессов с целью преобразования избыточного и вакуумметрического давления в электрический унифицированный сигнал, а так же являются комплектующими изделиями.
Маркировка по взрывозащиты "1ЕхdIIВТ5".
Могут поставляться в комплектации с цифровым измерителем ЦИ5003. Приборы соответствуют требованиям электромагнитной совместимости группе II (А) по ГОСТ Р 50746-2000.
Основные технические характеристики ДМ5007Ex
-
Диапазоны показаний приборов:
-
ДМ5007Ex-ДИ - датчик избыточного давления : от 0 до 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600; 2500 кгс/см2
-
ДМ5007Ex-ДВ - датчик вакуумметрического давления (разряжения) : от -1 до 0 кгс/см2
-
ДМ5007Ex-ДИВ - датчик избыточного и вакуумметрического давления : от -1 до 0,6; 1,5; 3; 5; 9; 15; 24 кгс/см2
-
По заказу приборы поставляются в единицах измерения кПа, МПа
-
-
Предел допускаемой основной погрешности: ±0,25; 0,5%
-
Степень защиты - IP54
-
Масса приборов - не более 0,4 кг
-
Средний срок службы - 8 лет
-
Материал корпуса мембраны - нержавеющая сталь
-
Рабочая температура окружающей и измеряемой среды - от -50 до +70 °С
-
Приборы выдерживают воздействие вибрации в диапазоне частот от 10 до 55 Гц с амплитудой 0,35 мм (группа N2 по ГОСТ 12997-84)
-
Приборы изготавливаются с резьбой присоединительного штуцера М20х1,5-8g
Электротехнические параметры ДМ5007-Ех :
-
Выходной сигнал – постоянный ток
-
05 - выходной сигнал – постоянный ток 0-5 мА (трехпроводная линия связи)
-
42 - выходной сигнал – постоянный ток: 4-20 мА (двухпроводная линия связи)
-
-
Сопротивление нагрузки приборов:
-
с выходным сигналом 4-20 мА - от 0,2 до 1000 Ом
-
с выходным сигналом 0-5 мА - от 0,2 до 2500 Ом
-
-
Напряжение питания: 17-42 В.
-
Потребляемая мощность датчиков:
-
выходной сигнал (4-20) мА не более 0,85 ВА;
-
выходной сигнал (0-5) мА не более 0,36 ВА.
-
Схема подключения датчиков ДМ-5007Ех с токовым выходом 0-5 mA
Схема подключения ДМ-5007Ex с токовым выходом 4-20 mA
Поверка датчиков давления ДМ5007Ех :
-
-
-//- - по умолчанию приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений, зарегистрированной в Реестре аккредитованных метрологических служб под №1004.
-
ЦСМ - по требованию потребителя приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации".
-
-
Пломбировка
-
-//- - по умолчанию приборы поставляются без пломбы.
-
Пл - пломбирование приборов производится по требованию заказчика.
-
-
Периодическая поверка приборов в процессе эксплуатации производится в соответствии с МИ 2124-90.
-
Межповерочный интервал – 2 года.

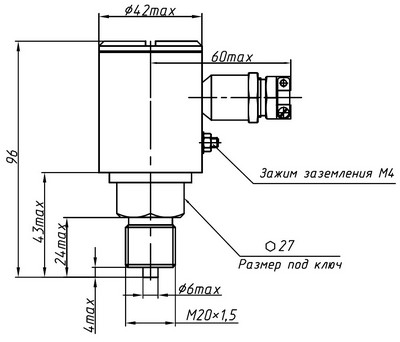

Габаритные размеры ДМ-5007Ех
Сертификат производителя об утверждении типа средств измерений
Разрешение на применениe ДМ5007-Ех
Опросный лист заказа :
| Тип датчика (модель) |
» ДМ5007Ех-ДИ » ДМ5007Ех-ДА » ДМ5007Ех-ДВ » ДМ5007Ех-ДВИ |
Датчик избыточного давления Датчик абсолютного давления Датчик разряжения Датчик избыточного давления-разряжения |
| Климатическое исполнение | » У2 | |
| Верхнее значение диапазона показаний |
||
| Единица измерения | » кгс/см2 » кПа » МПа » и др. |
|
| Предел допускаемой основной погрешности | » ± 0,5% » ± 0,25% |
|
| Степень защиты | » IP65 | |
| Код выходного сигнала | » 05 » 42 |
(0-5) мА (4-20) мА |
| Температура окружающей среды | » (-40+50)С (базовое) » (-55+70)С |
|
| Измеряемая среда | » -//- (базовое) » Кис |
|
| Резьба штуцера | » M20x1.5-8g (базовое) » G1/2-B » R1/2 |
|
| Дополнительные требования |
» Обезж. » Э » Табл. » ЦСМ |
Обезжиривание Экспортное исполнение Табличка Поверка ЦСМ |
Образец заказа :
- Датчик избыточного давления взрывозащищённый ДМ5007Ех-ДИ-10 МPа-42-0,25-М20х1,5 - ЦСМ
Прайс-лист (цены) с НДС :
| Датчики давления, разрежения с токовым выходом, выходной сигнал 0-5(4-20) мА | ||||||
| Наименование продукции, тип прибора | Климат. | Класс | Резьба | Диапазон измерения по | Диапазон измерения по | Цена с НДС |
| маркировка | исп. | точности | штуцера | стандартному ряду, Па | стандартному ряду, кгс/см2 | |
| Датчик давления ДМ5007Ех | У2 | ±0,5% | М20*1,5 | кПа: -100..0 | вакуумметрическое давление (-1-0) | 12420,00 |
| Датчик давления ДМ5007Ех | У2 | ±0,5% | М20*1,5 | кПа: -100-50..500 МПа: -0,1-0,9..2,4 |
давление-разряжение -1-0-0,6...24 | 12420,00 |
| Датчик давления ДМ5007Ех | У2 | ±0,5% | М20*1,5 | кПа: 0-10..40 | избыточное давление 0-0,1...0,4 | 13920,00 |
| Датчик давления ДМ5007Ех | У2 | ±0,5% | М20*1,5 | кПа: 0-60..600; -100-60..500; -100..0 МПа: 0-0,6..100; -0,1-0,9..2,4 |
0-0,6..1000; -1-0,6..24 | 12420,00 |
| Датчик давления ДМ5007Ех | У2 | ±0,5% | М20*1,5 | МПа: 0-160..250 | 0-1600; 2500 | 13620,00 |
| Примечание | ||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
Ориентировочный срок изготовления и готовности к отгрузке - 75 рабочих дней.
Поставка по России - в любой регион.
