ДД-0.25 - датчик-реле давления сильфонный

Главная / Каталог / Давление и Вакуум / Датчики давления / Датчики-реле давления и разности давлений / РУМД - Датчики-реле давления, датчики-реле напора, датчики-реле напора и тяги, датчики-реле перепада напора, датчики-реле тяги / ДД-0.25 - датчик-реле давления сильфонный

ДД-0.25 - датчик-реле давления сильфонный ТУ 25-02.160217-83


ЦЕНА 10680 руб/шт с НДС

  • НАЗНАЧЕНИЕ

Датчики-реле давления ДД-0,25 предназначены для использования в автоматических и автоматизированных системах контроля, управления и регулирования с избыточным давлением воды, воздуха, газа или других жидких и газообразных сред, неагрессивных некристаллизующихся по отношению к материалам чувствительных элементов датчиков в режиме реального времени.


Относятся к серии ряда универсальных малогабаритных датчиков - РУМД.





  • РАСШИФРОВКА МАРКИРОВКИ :
  • Д - датчик
  • Д - давления
  • 0.25 - верхний предел уставки 0,25 МПа



  • ДОСТОИНСТВА ДАТЧИКОВ-РЕЛЕ ДД-0.25 :
  • относительно небольшие габаритные размеры;
  • сравнительная простота и надежность конструкции;
  • доступная цена.

  • УСТРОЙСТВО, РАБОТА, ПРИНЦИП ДЕЙСТВИЯ ДД-0.25
  • Работа датчиков-реле давления ДД-0,25 основана на уравновешивании силы, создаваемой избыточным давлением контролируемой среды на чувствительный элемент, силы упругой деформации пружины.

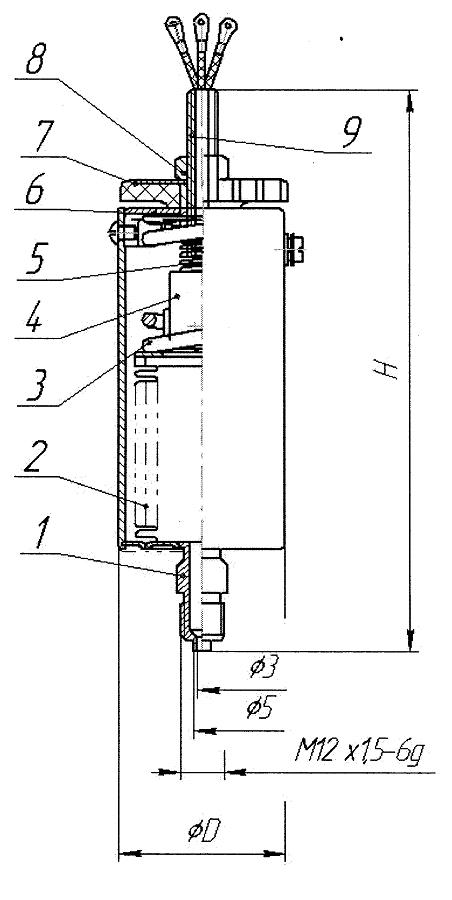

1 - штуцер; 2 - сильфонный чувствительный элемент; 3 - пружина настроечная; 4 - микропереключатель; 5 - пружина; 6 - шайба фиксирующая; 7 - маховик; 8 - гайка; 9 - втулка.

  • Контролируемая среда через штуцер воздействует на чувствительный элемент, который, перемещаясь, действует на кнопку микропереключателя, замыкая или размыкая электрическую цепь схемы подсоединения контролируемого объекта.
  • Настройка датчика-реле давления ДД-0,25 на определенную уставку производится по контрольному манометру вращением маховика.


  • ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДД-0,25 :
Пределы уставок :
кгс/см2 2,5
МПа 0,25
Давление перегрузки 0,35 МПа (3,5 кгс/см2)
Измеряемая среда воздух; вода; пар; жидкости, неагрессивные к алюминиевому сплаву АЛ-9 и маслостойкой резине
Климатическое исполнение УХЛ3; Т3
Условия эксплуатации
температура окружающей среды - 30 до + 40 °С
температура хранения от минус 50 до плюс 40°С и относительной влажности до 80%
относительная влажность до 95 % при температуре 35 °С
частота вибрации 25 Гц
амплитуда не более 0,1 мм
Габаритные размеры, мм 50*170
Масса, гр. 450
Присоединительная резьба М12*1,5
Величина зоны возврата не более 10 % от верхнего предела уставк
Максимальная коммутирующая мощность постоянного тока 70 Вт; переменного тока 300 ВА
Срок службы 10 лет
Гарантийный срок 24 месяца
Срок консервации 3 года






  • Условные обозначения (маркировка), наносимые на корпусе датчика-реле :

На корпусе изделия наносят:

  • маркировку датчика;
  • пределы настройки давления;
  • напряжение питания, В;
  • значение силы тока в цепи;
  • степень защиты от пыли и влаги;
  • порядковый номер изделия;
  • логотип знак производителя.




  • ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДД-0,25




Размеры в мм

H

D

170-20 50 ± 5


  • ЭЛЕКТРИЧЕСКАЯ СХЕМА ПОДКЛЮЧЕНИЯ ДАТЧИКОВ ДД-0.25 :


номер провода

цвет изоляции

Допускаемая замена по цвету изоляции

1

черный

фиолетовый, коричневый

2

красный

розовый, желтый, оранжевый

3

белый

синий, голубой, зеленый


  • РЕКОМЕНДАЦИИ ПО МОНТАЖУ И УСТАНОВКЕ ДАТЧИКОВ-РЕЛЕ ДАВЛЕНИЯ ДД-0.25 :
  • Перед началом работ, пользователь должен быть уверен, что датчик-реле давления ДД-0,25 правильно выбран с точки зрения пределов регулирования, настройки и исполнения.
  • Датчик-реле должен быть закреплен в неподверженном сотрясениям месте и расположен таким образом, чтобы был обеспечен свободный доступ к нему, обеспечивающий удобство эксплуатации.
  • До монтажа датчики-реле давления ДД-0,25 рекомендуется хранить в вентилируемом помещении, не имеющем пыли, газов и паров, вызывающих коррозию, при температуре  от минус 50°С до плюс 40°С и относительной влажности до 80%.
  • Перед монтажом, если датчик-реле находился на хранении более шести месяцев, необходимо проверить электрическое сопротивление изоляции между  корпусом и электропроводками.
  • Необходимо настроить датчик-реле давления ДД-0.25 на требуемую  уставку по контрольному манометру вращением маховика, расположив датчик-реле на стенде штуцером вниз. Точность настройки на требуемую уставку зависит от класса манометра. После установки необходимого момента  срабатывания маховик закрепить гайкой.
  • На объекте датчики-реле давления ДД-0,25 устанавливаются в вертикальном положении с помощью  М12*1,5. В качестве уплотнения под штуцер применяются прокладки в виде шайб из свинца, фибры, кожи, мягкой меди и другие.
  • Подключение датчиков-реле давления в электрическую цепь производится по электрической схеме проводами сечением 0,5-1,6 мм2. Подсоединительные концы проводов зачистить механическим способом, придать им форму кольца и закрепить контактными зажимными винтами.
  • Для подключения датчика-реле к электрической цепи предусмотрена присоединительная колодка.
  • Подвод контролируемой среды рекомендуется производить медной или стальной трубкой Ф10х1.
  • Произвести заземление по месту, указанному на корпусе.
  • Рекомендуется на трубопроводе предусмотреть установку контрольного   манометра для определения погрешности срабатывания.
  • В период эксплуатации датчиков-реле давления ДД-0.25, необходимо следить за герметичностью соединений, не допускать перегрузки по давлению выше 0,35 МПа (3,5 кгс/см2).
  • Не реже одного раза в квартал необходимо проверять величину уставки.
  • Необходимо следить за тем, чтобы поступающее давление не было пульсирующим.



  • КОМПЛЕКТ ПОСТАВКИ
  • Датчик-реле ДД-0.25

1 шт.
  • Колодка присоединительная
1 шт.
  • Паспорт
1 экз.

  • ОПРОСНЫЙ ЛИСТ ЗАКАЗА

При оформлении заказа на поставку датчика-реле давления ДД-0,25 необходимо указывать :

  • тип прибора (маркировка, модель);
  • верхнее значение уставки;
  • количество приборов.

  • ОБРАЗЕЦ ЗАКАЗА

Пример обозначения при записи или заказе датчика-реле давления для контроля  избыточного давления среды с верхним пределом настройки уставки 2,5 МПа :

  • ДД-0,25 - датчик-реле давления сильфонный ТУ 25-02.160217-83

  • Перед отправкой заказа не забудьте приложить реквизиты Покупателя-Грузополучателя для выставления счета. Можно так же указать желаемый способ отгрузки товара

  • ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
  • Производитель гарантирует соответствие датчиков-реле давления ДД-0.25 требованиям технических условий при соблюдении условий эксплуатации, хранения, транспортирования, монтажа.
  • Гарантийный срок в течение 24 месяцев со дня ввода в эксплуатацию, но не более 36 месяцев со дня отгрузки при соблюдении потребителем условий хранения, монтажа и эксплуатации, указанных в паспорте.



  • Ориентировочный срок изготовления и готовности к отгрузке - 20-25 рабочих дней.
  • В зависимости от объема заказа возможно предоставление скидки от действующей цены.

Поставка по России - в любой регион.
