ДН-2.5 - датчик-реле напора

Главная / Каталог / Давление и Вакуум / Датчики давления / Датчики-реле давления и разности давлений / РУМД - Датчики-реле давления, датчики-реле напора, датчики-реле напора и тяги, датчики-реле перепада напора, датчики-реле тяги / ДН-2.5 - датчик-реле напора

ДН-2.5 - датчик-реле напора мембранный ТУ 25-02.160217-83


Цена 5446 рублей

  • НАЗНАЧЕНИЕ

Датчики-реле напора ДН-2,5 предназначены для использования в автоматических и автоматизированных системах контроля, управления и регулирования с малым избыточным давлением воды, воздуха, газа или других жидких и газообразных сред, неагрессивных некристаллизующихся по отношению к материалам чувствительных элементов датчиков в режиме реального времени.


Изделие относится к серии ряда универсальных малогабаритных датчиков - РУМД.





  • РАСШИФРОВКА МАРКИРОВКИ :
  • Д - датчик
  • Н - напора
  • 2.5 - верхний предел уставки 2.5 кПа



  • ДОСТОИНСТВА ДАТЧИКОВ-РЕЛЕ НАПОРА ДН-2.5 :
  • относительно небольшие габаритные размеры;
  • сравнительная простота и надежность конструкции;
  • доступная цена.

  • ПРИНЦИП ДЕЙСТВИЯ
  • Работа датчика-реле напора ДН-2,5 основана на уравновешивании силы, создаваемой избыточным давлением контролируемой среды на чувствительный элемент, силы упругой деформации пружины.

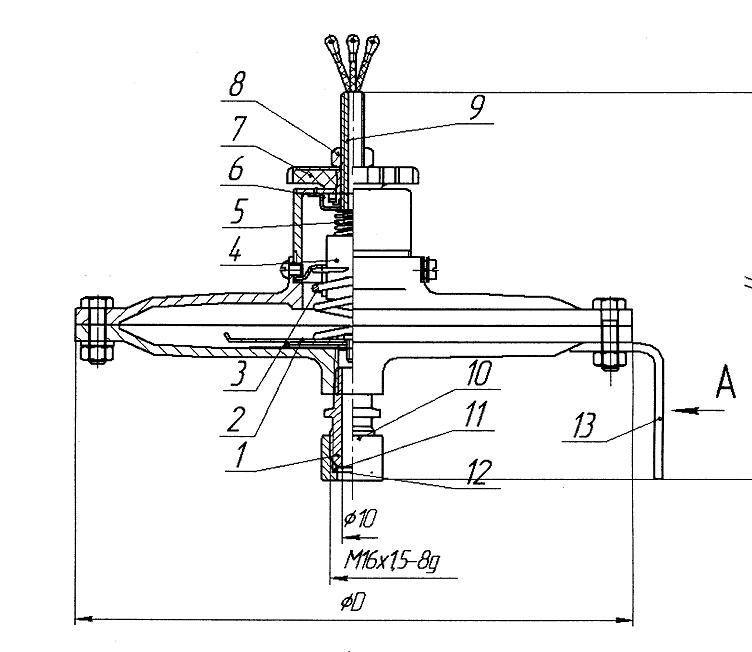

1 - штуцер; 2 - мембранный чувствительный элемент; 3 - настроечная пружина; 4 - микропереключатель; 5 - пружина; 6 - фиксирующая шайба; 7 - маховик; 8 - гайка; 9 - втулка; 10 - гайка; 11 - заглушка; 12 - кольцо уплотнительное; 13 - кронштейн.



  • Контролируемая среда через штуцер 1 воздействует на мембрану 2, которая, перемещаясь, действует на кнопку микропереключателя 4, замыкая или размыкая электрическую цепь схемы подсоединения контролируемого объекта.
  • Настройка датчика-реле напора ДН-2,5 на определенную уставку производится по контрольному манометру вращением маховика 7.


  • ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДН-2.5 :
Пределы уставок :
кгс/м2 4-250
кПа 0.04-2,5
Давление перегрузки 10 кПа (1000 кгс/м2)
ряемая среда воздух; вода; пар; жидкости, неагрессивные к алюминиевому сплаву АЛ-9 и маслостойкой резине
Климатическое исполнение УХЛ3; Т3
Условия эксплуатации
температура окружающей среды - 30 до + 40 °С
температура хранения от минус 50 до плюс 40°С и относительной влажности до 80%
относительная влажность до 95 % при температуре 35 °С
частота вибрации 25 Гц
амплитуда не более 0,1 мм
Габаритные размеры, мм 200 ± 5*135+45
Масса, кг. 1,4 ± 0,3
Способ монтажа
настенный, с помощью кронштейна
Величина зоны возврата не более 10 % от верхнего предела уставк
Максимальная коммутирующая мощность постоянного тока 70 Вт; переменного тока 300 ВА
Срок службы 10 лет
Гарантийный срок 24 месяца
Срок консервации 3 года


  • Условные обозначения (маркировка), наносимые на корпусе датчика-реле напора ДН-2,5 :

На корпусе изделия наносят:

  • маркировку датчика;
  • пределы настройки давления;
  • напряжение питания, В;
  • значение силы тока в цепи;
  • степень защиты от пыли и влаги;
  • порядковый номер изделия;
  • товарный знак завода-изготовителя.




  • ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДН-2,5 :




Размеры в мм

H

D

135+45 200 ± 5


  • ЭЛЕКТРИЧЕСКАЯ СХЕМА ПОДКЛЮЧЕНИЯ ДАТЧИКОВ ДН-2,5 :


номер провода

цвет изоляции

Допускаемая замена по цвету изоляции

1

черный

фиолетовый, коричневый

2

красный

розовый, желтый, оранжевый

3

белый

синий, голубой, зеленый


  • РЕКОМЕНДАЦИИ ПО МОНТАЖУ И УСТАНОВКЕ ДАТЧИКОВ-РЕЛЕ НАПОРА :
  • Перед началом работ, пользователь должен быть уверен, что датчик-реле напора ДН-2.5 правильно выбран с точки зрения пределов регулирования, настройки и исполнения.
  • Датчик-реле должен быть закреплен в неподверженном сотрясениям месте и расположен таким образом, чтобы был обеспечен свободный доступ к нему, обеспечивающий удобство эксплуатации.
  • До монтажа датчики-реле напора ДН-2,5 рекомендуется хранить в вентилируемом помещении, не имеющем пыли, газов и паров, вызывающих коррозию, при температуре  от минус 50°С до плюс 40°С и относительной влажности до 80%.
  • Перед монтажом, если датчик-реле находился на хранении более шести месяцев, необходимо проверить электрическое сопротивление изоляции между  корпусом и электропроводками.
  • Необходимо настроить датчик-реле напора ДН-2.5 на требуемую  уставку по контрольному манометру вращением маховика, расположив датчик-реле на стенде штуцером вниз. Точность настройки на требуемую уставку зависит от класса манометра. После установки необходимого момента  срабатывания маховик закрепить гайкой.
  • На объекте датчики-реле напора ДН-2.5 крепятся в вертикальном положении к стене при помощи кронштейна двумя болтами, подсоединение трубопровода осуществляется при помощи трубки, развальцованной по уплотнительному кольцу, закрепленной в штуцере гайкой.
  • В качестве уплотнения под штуцер применяются прокладки в виде шайб из свинца, фибры, кожи, мягкой меди и другие.
  • Подключение датчиков-реле напора в электрическую цепь производится по электрической схеме проводами сечением 0,5-1,6 мм2. Подсоединительные концы проводов зачистить механическим способом, придать им форму кольца и закрепить контактными зажимными винтами.
  • Для подключения датчика-реле к электрической цепи предусмотрена присоединительная колодка.
  • Подвод контролируемой среды рекомендуется производить медной или стальной трубкой Ф10х1.
  • Произвести заземление по месту, указанному на корпусе.
  • Рекомендуется на трубопроводе предусмотреть установку контрольного   манометра для определения погрешности срабатывания.
  • В период эксплуатации датчиков-реле напора ДН-2.5, необходимо следить за герметичностью соединений, не допускать перегрузки по давлению выше 10 кПа (1000 кгс/м2).
  • Не реже одного раза в квартал необходимо проверять величину уставки.
  • Необходимо следить за тем, чтобы поступающее давление не было пульсирующим.



  • КОМПЛЕКТ ПОСТАВКИ
  • Датчик-реле напора ДН-2.5

1 шт.
1 шт.
  • Паспорт
1 экз.

  • НОРМАТИВНО-ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ


  • ОПРОСНЫЙ ЛИСТ ЗАКАЗА

При оформлении заказа на поставку датчика-реле напора ДН 2,5 необходимо указать :

  • тип прибора (маркировка, модель);
  • верхнее значение уставки;
  • количество приборов.

  • ОБРАЗЕЦ ЗАКАЗА

Пример обозначения при записи или заказе датчика-реле напора для контроля  малых значений избыточного давления среды с верхним пределом настройки уставки 2,5 кПа :

  • Датчик-реле напора мембранный ДН-2.5 ТУ 25-02.160217-83

  • Перед отправкой заказа не забудьте приложить реквизиты Покупателя-Грузополучателя для выставления счета. Можно так же указать желаемый способ отгрузки товара

  • ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
  • Производитель гарантирует соответствие датчиков-реле напора ДН-2,5 требованиям технических условий при соблюдении условий эксплуатации, хранения, транспортирования, монтажа.
  • Гарантийный срок в течение 24 месяцев со дня ввода в эксплуатацию, но не более 36 месяцев со дня отгрузки при соблюдении потребителем условий хранения, монтажа и эксплуатации, указанных в паспорте.

  • Ориентировочный срок изготовления и готовности к отгрузке - 20-25 календарных дней.
  • В зависимости от объема заказа возможно предоставление скидки от действующей цены.

Поставка по России - в любой регион.
