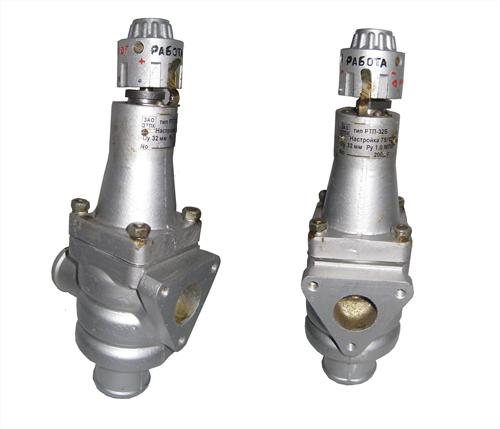

РТП-32Б - Регулятор температуры прямого действия недистанционный

Назначение

Регуляторы температуры прямого действия недистанционные РТП-32-Б предназначены для автоматического регулирования температуры охлаждающей жидкости (раствор трехкомпонентной присадки в чистой мягкой воде в соотношении: хромпик калиевый или натриевый из расчета 1-1,2% по весу, нитрит натрия и тринатрий фосфата из расчета 0,05% по весу, низкозамерзающие жидкости “40 и 65” (ГОСТ 28084-89) в системах охлаждения дизелей типа Дб и Д12.

Изделие соответствует климатическому исполнению М и ОМ категории размещения 2 по ГОСТ 15150-69, но для работы при температуре от -50 оС до +50 оС относительной влажности 100% при температуре 35 оС.

Выпускаются в одной модификации :
  • модификация II – с фланцевым подсоединением (треугольный фланец с тремя отверстиями М8, межосевое расстояние 50х60).
Соответствует ТУ 25-02.161231-80.



  • РАСШИФРОВКА МАРКИРОВКИ РЕГУЛЯТОРА ТЕМПРЕРАТУРЫ :

  • Р - регулятор
  • Т - температуры
  • П - промышленный
  • 32 - диаметр условного прохода
  • Б - код модификации



  • ДОСТОИНСТВА РЕГУЛЯТОРОВ ТЕМПЕРАТУРЫ РТП-32Б :

  • для работы не требуется дополнительных источников энергии;
  • регулирование происходит в автоматическом режиме;
  • простота и надежность конструкции;
  • доступная цена.



  • УСТРОЙСТВО, РАБОТА и ПРИНЦИП ДЕЙСТВИЯ РЕГУЛЯТОРА ТЕМПЕРАТУРЫ РТП-32-Б :

  • Действие терморегулятора основано на тепловом расширении материалов и изменении объёма при нагревании.

  • Термосистема РТП-32Б состоит из термобаллона, расположенного в корпусе терморегулятора. Термобаллон контролирует изменение температуры регулируемой среды, поступающей из дизеля.
  • При температуре регулируемой среды до 70˚С (В зависимости от настройки, винт 10 позволяет сместить диапазон заводской настройки в интервале температур от 45 до 85˚С) пружина 12 переместит клапан в верхнее положение: клапан перекроет проход в линию холодильника.
  • При повышении температуры регулируемой среды рабочее тело термобаллона, увеличиваясь в объеме, перемещает клапан вниз, открывая проход в линию холодильника и закрывая проход на перепуск, пропорционально изменению температуры (положения «верх» и «низ» даны согласно рис.1).
  • При понижении температуры регулируемой среды объем заполнителя термобаллона уменьшается, и клапан перемещается в обратном направлении пружиной возврата.
  • Терморегулятор прямого действия РТП-32Б состоит из трёхпроходного регулирующего клапана 2 и корпуса 1 с термобаллоном 5.
  • В корпусе трёхпроходного регулирующего терморегулятора расположены стакан 3 (стакан 3 поджимается к корпусу 1 резьбовой втулкой), внутри которых находится клапан 6 со штоком и пружина возврата клапана 12. Шток через толкатель взаимодействует с корпусом термобаллона 5.
  • Термобаллон представляет из себя не разборную конструкцию и установлен в резьбовой корпус настройки 6, по резьбе вкручен в крышку 4 и уплотнен сальником 9, который поджимается резьбовой втулкой 8. Крышка 4 крепится к корпусу трёхпроходного клапана 1 с помощью четырех шпилек.
  • Уплотнение между корпусами осуществляется паронитовой прокладкой.
  • На резьбовом корпусе закреплена ручка 7. Ручка на наружной цилиндрической поверхности имеет несколько продольных пазов, обозначенных индексами «РАБОТА», «ЗАПР.» и «ХОЛ,».
  • Индексу «РАБОТА» соответствует 3 паза и знаки, с левой стороны от слова «РАБОТА» «+», с правой «- ». Пазы на ручке предназначены для пластинчатой пружины – указателя 13, закрепленной винтами на крышке 4. С левой стороны от пазов в ручку 7 запрессован штифт, ограничивающий ручку от кругового проворачивания.
  • Регулятор температуры РТП-32Б поставляется с ручкой установленной так, чтобы пружина попадала в средний паз под индексом «РАБОТА».
  • В случае выхода термобаллона из строя конструкция терморегулятора предусматривает ручное управление положением клапана.
  • Ручное управление осуществляется вращением ручки в направлении, обозначенном на ручке индексом «РУЧН.», т.е. по часовой стрелке. Прежде чем вращать ручку, необходимо пластинчатую пружину – указатель 13 отжать так, чтобы она вышла из паза.
  • Положение ручки при ручном управлении, когда паз на ручке с индексом «ЗАПР.» совпадает с пружиной-указателем, соответствует открытию клапана холодильника на 1/2 хода.
  • Положение ручки, когда паз с индексом «ХОЛ.» совпадает с пружиной-указателем, соответствует полному открытию клапана на холодильник.


Основные технические характеристики РТП-32-Б:

Условный проход, Ду, мм
32
Условное давление, МПа
1.0
Ход клапана, мм
3.5 ±0.5
Условная пропускная способность, м³/час Kv
16 ±10%
Протечка при закрытом клапане при перепаде на нём 0.1 МПа, не более %, от Kv
0.5
Настройка на температуру трогания, (условную),°С
70-4
Настройка на температуру трогания, при температуре окруж.воздуха 0°С
75±2
Зона пропорциональности (условная), °С не более
25
Постоянная времени, сек. не более
100
Зона нечувствительности, °С не более
2
Температура окружающего воздуха, °С
-50...+50
Масса, кг
3
Срок службы, лет
10



  • РЕКОМЕНДАЦИИ ПО МОНТАЖУ РЕГУЛЯТОРА РТП-32Б :

  • Установить терморегулятор РТП-32Б на трубопроводе с помощью дюритовых шлангов и зажимов, при этом патрубок регулятора, обозначенный буквой "П", подсоединить к трубопроводу, идущему на перепуск, патрубок регулятора, обозначенный буквой «Х»к трубопроводу, идущему в холодильник, третий патрубок к трубопроводу, по которому поток охлаждающей жидкости выходит из дизеля.
  • Убедившись в правильности монтажа, проверить места подсоединения терморегулятора с трубопроводом на отсутствие утечки.
  • Перед установкой терморегулятора систему охлаждения тщательно промыть, т.к. попадание механических включений (песок, стружка и т.п.) в полость терморегулятора недопустимо.
  • Для заполнения системы охлаждения дизеля охлаждающей жидкостью ручку терморегулятора установить в положение «ЗАПР.», предварительно отжав пружину – указатель 13.
  • После заправки ручку установить в средний паз зоны, обозначенный индексом «РАБОТА». Если терморегулятор поддерживает температуру регулируемой среды выше или ниже рекомендуемой, ручку терморегулятора установить так, чтобы пружина-указатель попала в паз, соответственно в правый или левый.
  • В процессе эксплуатации регулятора температуры РТП-32-Б необходимо следить за состоянием уплотнения. При потере герметичности поджать уплотнение резьбовой втулкой 8.


  • КОМПЛЕКТ ПОСТАВКИ

  • Регулятор температуры РТП-32Б
1 шт.
1 экз.
  • Шпилька
3 шт.
  • *Ключ 13S (допускается S2 из ряда 12,14,15,17 мм)
1 шт.




  • ГАРАНТИИ ПРОИЗВОДИТЕЛЯ

  • Изготовитель гарантирует соответствие регуляторов температуры РТП-32Б требованиям технических условий при соблюдении условий эксплуатации, хранения, транспортирования, монтажа.
  • Гарантийный срок эксплуатации, установленный изготовителем - 5,5 лет со дня ввода изделия в эксплуатацию.



Цена

Наименование Цены без НДС Цены с НДС
Регулятор температуры РТП-32Б
27500-00
33000-00

Ориентировочный срок изготовления и готовности к отгрузке - 15-20 рабочих дней.

Отгрузка - в любой регион России.
