ТКП-160Сг-М3-УХЛ2 - термометр конденсационный показывающий сигнализирующий манометрический, термобаллон 16мм из латуни, IP43, штампованный, настенный монтаж

ТКП-160Сг-М3-УХЛ2 - Термометр манометрический конденсационный показывающий сигнализирующий (электроконтактный) дистанционный (СНИЦ.405 153.008)

Манометрические показывающие сигнализирующие дистанционные термометры ТКП-160Сг-М3-УХЛ2 - обновлённая линейка приборов серии ТКП-160Сг, пришедшее на смену одной из самых надежных моделей -  ТКП-160Сг-М2.

Благодаря применению новых технологий изготовления деталей, уменьшилась масса изделий, при этом повысилась их эксплуатационная надежность.

Отличие от термометра ТКП-160Сг-М2 заключается в изменении технологии изготовления корпуса термометра (литье заменено на штамповку), что позволило значительно снизить себестоимсость термометра.

Кроме это, штуцер для подключения питания у темометра ТКП-160Сг-М3 находится в положении на "пол-восьмого". (ранее расположение было строго вниз).

В конструкции изделий отсутствует трибко-секторный механизм, сигнализирующее устройство выполнено на микропереключателях.

Преимущества манометрических сигнализирующих термометров ТКП-160Сг-М3-УХЛ2 :

• Высокая надежность вследствие отсутствия в конструкции трибко-секторного механизма;
• Сигнализирующее устройство на микропереключателях;
• Разрывная мощность контактов 50ВА;
• Настенное и щитовое исполнения;
• Масса измерительной части 1,0 кг;
• Гарантия производителя 3 года;
• Быстрые сроки изготовления и отгрузки;
• Доступная цена.


Назначение манометрических термометров ТКП-160Сг-М3-УХЛ2 :

Манометрический сигнализирующий темометр ТКП-160Сг-М3 предназначен для непрерывного измерения температуры воды, масла и других жидкостей, неагрессивных к материалам термобаллона (латунь ЛС59-1 или сталь 12Х18Н10Т), и управления внешними электрическими цепями нагревательных элементов или установок.

Устройство, работа, принцип действия ТКП-160Сг-М3-УХЛ2 :

Принцип действия электроконтактных манометрических термометров ТКП-160Сг-М3 основан на зависимости между температурой и давлением термометрического вещества (наполнителя термосистемы), находящегося в герметично замкнутой манометрической термосистеме.

Термосистема термометра ТКП-160Сг-М3 состоит из термобаллона, дистанционного капилляра и манометрической пружины. Под воздействием температуры изменяется давление внутри манометрической системы, происходит раскрутка манометрической пружины, связанной со стрелкой отсчетного устройства.

Термометры ТКП-160Сг-М3-УХЛ2 состоят из измерительного и сигнализирующего устройств. Пределы замыкания и размыкания цепи (температура срабатывания) задаются двумя указателями.

Термобаллоны рассчитаны на давление измеряемой среды до 1,6 МПа. (с защитной гильзой - до 25 МПа).

В зависимости от способа соединения термобаллона с корпусом, термометры подразделяются на дистанционные (с гибкой связью) и местные (с жесткой связью).

По способу монтажа корпуса дистанционне манометрическе термометры ТКП-160-Сг-М3 имеют настенное исполнение (Н) или щитовое (Щ).

В зависимости от технологии изготовления корпуса модель имеет две модификации :

• Ш - штампованное;
• Л - литое.


По способу соединения термобаллона с корпусом местные термометры имеют два исполнения :

• радиальное
• осевое

РАСШИФРОВКА МАРКИРОВКИ :

• Т - термометр
• К - конденсационный
• П - показывающий
• 160 - диаметр корпуса=160мм
• Сг - сигнализирующий
• М - модифицирванный
• 3 - номер модификации
• УХЛ - базовое климатическое исполнение - умеренно-холодный климат
• 2 - категория размещения - под навесом


МОДЕЛЬНЫЙ РЯД СЕРИИ ТКП-160Сг-М3-УХЛ2 :

• ТКП-160-Сг-М3-1 - термометр с повышенной степенью защиты от пыли и влаги IP54 и дополнительными пределами измерений 0..+100°С и +50...+150°С;
• ТКП-160-Сг-М3-НШ - термометр для настенного монтажа (фланцы - сзади), корпус штампованный;
• ТКП-160-Сг-М3-ЩШ - термометр для щитового монтажа (фланцы - спереди), корпус штампованный;
• ТКП-160-Сг-М3-Л - термометр для настенного монтажа (фланцы - сзади, корпус литой, как у модели -М2);

Основные технические характеристики манометрических термометров ТКП-160Сг-М3 :

По устойчивости к механическим воздействиям манометрические  сигнализирующие термометры ТКП-160Сг-М3-УХЛ2 являются виброустойчивыми.
По устойчивости к климатическим воздействиям соответствуют исполнению УХЛ категории размещения 2 по ГОСТ 15150, но для работы при температуре от –50 до +60 оС, Т категории 2 и ТВ категории 3 по ГОСТ 15150, но для работы при температуре от минус 10 до плюс 55 °С.

Межповерочный интервал – 1 год.

Выпускаются по СНИЦ.405 153.008

Давление измеряемой среды до1,6 МПа, по требованию заказчика термобаллоны изготавливаются на условное давление до 6,3 МПа; с защитной гильзой до 24,5 МПа (защитная гильза в комплект поставки не входит, изготавливается по спец. заказу).
Средний срок службы, не менее 10 лет.

Примечание. Для термометров ТКП-160Сг с пределом измерений 200-300°C термобаллоны изготавливаются из нержавеющей стали. Термобаллоны диаметром 12 и 14 мм также изготавливаются из нержавеющей стали.

При формировании заказа на приборы с указаным пределом измерений рекомендуем заказывать медную оплётку (А) капилляра!

Чертежи, габаритные и монтажные размеры манометрических сигнализирующих термометров ТКП-160Сг-М3-УХЛ2 :

щитовое исполнене ТКП-160Сг-М3-ЩШ (фланцы спереди)

настенное исполнение ТКП160Сг-М3-НШ (фланцы сзади)

ПОВЕРКА ТКП-160Сг-М3

• Поверка сигнализирующих манометрических термометров ТКП-160Сг-М3 осуществляется в соответствии с ГОСТ 8.305 Термометры манометрические. Методы и средства поверки и Методикой поверки МП-2411-0075-2012.

• Межповерочный интервал 1 год.
• При поверке применяются:

  • термометры сопротивления платиновые эталонные ЭТС 100 3-го разряда;
  • термостат переливной прецизионный ТПП-1.0, диапазон температур от +35 до +300 °С, нестабильность поддержания температуры ± 0,02 °С;
  • термостат переливной прецизионный ТПП-1.3, диапазон температур от -75 до +100 °С, нестабильность поддержания температуры ± 0,04 °С;
  • прецизионный преобразователь сигналов ТС и ТП ТЕРКОН, погрешность преобразования ± 0,01 °С.

• Технические условия СНИЦ.405 153.008 ТУ

• Руководство по эксплуатации
• Паспорт

• Сертификат об утверждении типа средств измерений
• Описание типа средств измерений

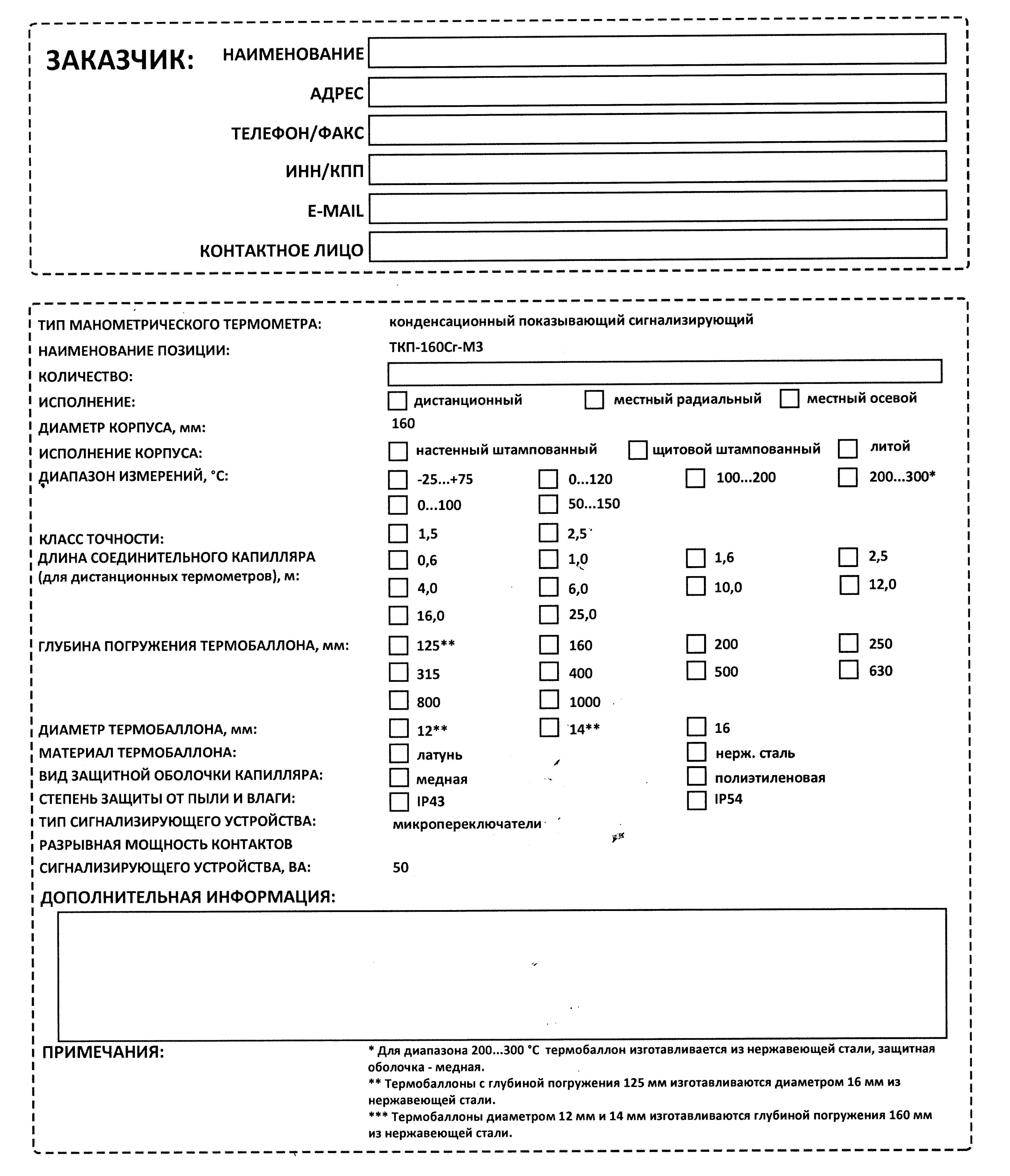

При оформлении заказа на поставку сигнализирующего манометрического показывающего термометра ТКП-160Сг-М3 необходимо указывать :

• способ монтажа (вариант установки);
• диапазон измерения температуры;
• класс точности;

• длину капилляра (дистанционной связи);
• вид защитной оболочки капилляра;
• глубину погружения термобаллона;
• климатическое исполнение;

• наличие/отсутствие защитной гильзы (изготавливается и поставляется за дополнительную плату);

• количество приборов.

Образец заказа

• Термометр манометрический сигнализирующий конденсационный ТКП-160Сг-М3-УХЛ2 (0-120)-2,5-1,6-160-Б-16-ЛС-59-1

Примечание : приборы соответствуют "Требованиям надежности" к применяемому ОАО "ФСК ЕЭС" оборудованию, изложенным в информационном письме № БР/71/1722 от 08.11.2011 года.

Гарантийный срок эксплуатации термометров составляет 36 месяцев с момента ввода в эксплуатацию.

• Изготовитель гарантирует соответствие манометрического сигнализирующего термометра ТКП-160Сг-М3-УХЛ2 требованиям технических условий при соблюдении условий эксплуатации, хранения, транспортирования, монтажа.
• Гарантийный срок эксплуатации 36 месяцев со дня ввода изделия в эксплуатацию.
