МП3-УУ2 - манометры технические показывающие стандартного исполнения, корпус 100 мм
Диапазоны измерений, кгс/см2: 0-6; 0-10: 0-16; 0-25; 0-40; 0-60; 0-100; 0-160; 0-250; 0-400; 0-600; 0-1000; 0-1600.. Корпус, мм: 100. Кл. точности : 1; 1,5. Расположение штуцера : радиальное (вниз). осевое (сзади). Исполнение : без фланцев; с фланцами; без демпфера или с демпфером (Д); Степень защиты : IP42; IP53; IP54. Штуцер : М20х1,5; G1/2-B; К1/2
2 087 руб.
МП3-УУ2 - МАНОМЕТРЫ ТЕХНИЧЕСКИЕ ПОКАЗЫВАЮЩИЕ ОБЩЕПРОМЫШЛЕННОГО ИСПОЛНЕНИЯ, ДИАМЕТР КОРПУСА 100 ММ ТУ 25-02.180335-84
|
Технические показывающие манометры МП3-У общепромышленного исполнения предназначены для непрерывного измерения избыточного давления воды, пара, масла, других жидких и газообразных сред, в том числе кислорода, ацетилена, хладонов-12, -13, -22, -134a, -142, -404а, -502 и т.д., неагрессивных некристаллизующихся по отношению к материалам измерительных механизмов приборов в режиме реального времени.
Приборы используются практически во всех отраслях промышленности, где присутствует такой технологический параметр, как "ДАВЛЕНИЕ".
|
- М - манометр
- П - показывающий
- 3 - код диаметра показывающей части (циферблата) = 100 мм
- У - унифицированный
- У - код климатического исполнения : для макроклиматического района с умеренным климатом
- 2 - код категории размещения : для эксплуатации на открытом воздухе под навесом.
|
- измерение давления без использования дополнительных источников энергии;
- сравнительная простота и надежность конструкции;
- широкий выбор диапазонов измерений;
- доступная цена;
|

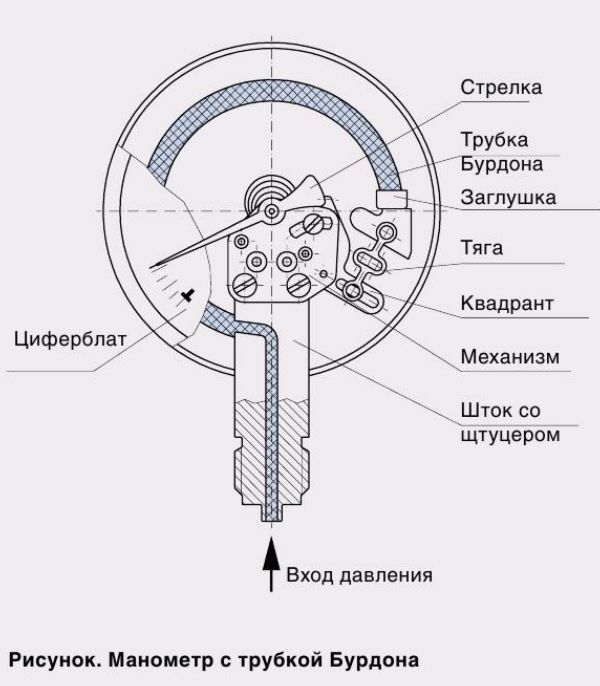

- Манометры данной группы относятся к пружинным приборам деформационного типа. В качестве чувствительного элемента применяется трубчатая пружина Бурдона.
- Трубчатые пружины представляют собой кругообразно согнутые трубки с овальным поперечным сечением. Давление измеряемой среды воздействует на внутреннюю сторону этой трубки, в результате чего овальное поперечное сечение принимает почти круглую форму.
- В результате искривления пружинной трубки возникают напряжения в кольцах трубки, которые разгибают пружину. Незажатый конец пружины выполняет движение, пропорциональное величине давления. Движение передается посредством стрелочного механизма на шкалу.
- Для измерений давления до 60 или 100 кгс/см2 применяются, как правило, согнутые с углом витка около 270°, кругообразные пружины.
- Для измерений давления с более высокими значениями используются пружины с несколькими лежащими друг над другом витками и одинаковым витковым диаметром (винтовая пружина) или со спиралеобразными витками, лежащими в одной плоскости (плоская спиральная пружина).
- метод измерений : прямого действия;
- функциональное назначение : показывающие;
- форма представления показаний : стрелочные (аналоговые);
- метрологическое назначению : рабочие;
- технологическое назначение : технические общепромышленного исполнения;
- диаметр корпуса : 100 мм;
- пределы измерений : 0...1600 кгс/см2 (0...160 МПа);
- Класс точности : 1,0; 1,5;%;
|
-
В зависимости от расположения штуцера, наличия или отсутствия фланцев и демпфера, общепромышленные технические манометры имеют следующие варианты исполнений :
- Р - радиальный штуцер без фланца - подключение к процессу "снизу", установка на трубе;
- Ф - с радиальным штуцером с фланцами - соединение с системой "снизу", установка в щите (на панели приборов;
- ОШ - осевой штуцер без фланцев - подключение к процессу "сзади", установка на трубе;
- ФОШ - осевой штуцер с фланцами - соединение с системой "сзади", установка в щите (на панели приборов;
- Д - исполнение с "демпфером" - входное отверстие манометра заужено в форме песочных часов для гашения возможных перепадов давлений с целью предохранения чувствительных элементов приборов от повреждений.
Применяемые материалы :
- корпус - сталь, алюминиевый сплав;
- стекло - оконное;
- трубчатая пружина - медный сплав, железо-никелевый сплав 36НХТЮ
- держатель - медный сплав, сталь;
- механизм - медный сплав, нержавеющая сталь, сталь 08кп;
Приборы выдерживают воздействие вибрации в диапазоне частот от 5 до 25 Гц с амплитудой до 0,1 мм (группа L3 по ГОСТ 12997-84);
В зависимости от вида трубчатой пружины манометров и в соответствие с ГОСТ 2405-88, приборы производятся со следующими пределами показаний :
- для шкал в кгс/см2 : 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0; 16,0; 25,0; 40,0; 60,0; 100; 160; 250; 400; 600; 1000; 1600;
- для шкал в кПа : 60; 100; 160; 250; 400; 600;
- для шкал в МПа : 0,1; 0,16; 0,25; 0,4; 0,6; 1,0; 2,5; 4,0; 6,0; 10,0; 16,0; 25,0; 40,0; 60,0; 100; 160.
Измеряемая среда :
- -//- - по умолчанию жидкость, пар, газ, в том числе пропан, бутан;
- "кислород" - по заказу исполнение для измерения давления жидкого, газообразного кислорода;
- "ацетилен" - по заказу исполнение для измерения давления ацетилена;
- "хладон" - по заказу исполнение для измерения давления хладонов (приборы для измерения давления хладона имеют дополнительную температурную шкалу, указывающую температуру кипения хладона).
|
| Пределы измерений : |
|
| кгс/см2 | 0-6; 0-10; 0-16; 0-25; 0-40; 0-60; 0-100 |
| кПа | 0-600 |
| МПа | 0-0,6; 0-1; 0-1,6; 0-2,5; 0-4; 0-6; 0-10 |
| Диапазон измерений избыточного давления от 0 до 75% диапазона показаний | |
| Измеряемая среда | воздух; вода; пар; жидкость, газ, в т.ч. пропан, бутан, кислород, ацетилен, хладон |
| Класс точности | 1,0; 1,5 |
| Диаметр показывающей части, мм |
100 |
| Расположение штуцера |
|
| Степень защиты от влаги и пыли |
IP42 (по заказу IP53, IP54) |
| Используемые материалы : |
|
| корпус | сталь; алюминиевый сплав |
| стекло | оконное |
| манометрическая трубчатая пружина |
медный сплав; железно-никелевый сплав (в зависимости от предела измерения и вида среды) |
| держатель | медный сплав; сталь |
| механизм | медный сплав, нержавеющая сталь, сталь08кп |
| Резьба присоединительного штуцера : |
|
| метрическая | М20х1,5-8g |
| дюймовая | G1/2-B |
| коническая | К1/2 |
| Климатические исполнения : |
У2; Т2 |
| Температура окружающего воздуха, °C | |
| для У2 | от -50 до +60 |
| для Т2 | от -50 до +60 |
| Устойчивость к механическим воздействиям и вибрациям | манометры выдерживают воздействие вибрации в диапазоне частот от 5 до 25 Гц с амплитудой до 0,1 мм (группа L3 по ГОСТ 12997-84) |
| Масса прибора, кг, не более | 0,7 |
| Габаритные размеры корпуса, мм: | 100х54 |
| Полный средний срок службы, лет, не менее | 10 |
| Межповерочный интервал, лет | 2 |
| Гарантийный срок эксплуатации (со дня ввода в эксплуатацию) |
3 |
|
|
|
На циферблат прибора наносят:
-
единицу измерений давления;
- класс точности или условное обозначение класса точности (например: 1,5 или 1,5-1,0-1,5);
- условное обозначение рабочего положения прибора, если оно отличается от нормального;
- наименование или условное обозначение измеряемой среды — при специальном исполнении прибора.
На циферблате, корпусе или табличке также наносят:
- условное обозначение прибора;
- знак Государственного реестра — по ГОСТ 8.383;
- товарный знак предприятия-изготовителя.
|
Радиальное расположение штуцера без фланца
Присоединительный штуцер

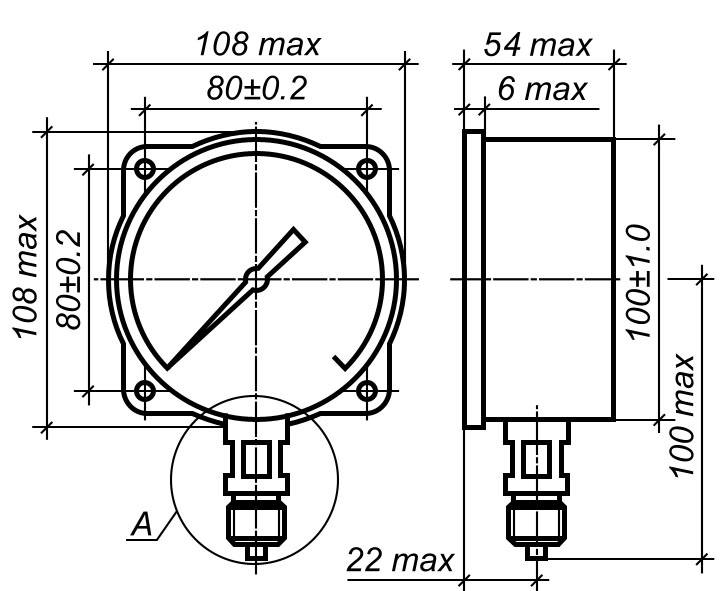

Исполнение с радиальным штуцером и задним фланцем МП (ВП; МВП)-3У-ф
Исполнение с осевым штуцером без фланца - МП (ВП; МВП)-3У-ОШ
Исполнение с осевым штуцером и передним фланцем МП (ВП; МВП)3-ФОШ
|
- ОБМ-1-100; МТП-100.
|
- МП3-У-1 (АО Теплоконтроль); ТМ-510Р (ЗАО Росма); МП3-Уф (ПО Физтех); МП3-Ум (ПО Прибор); МП-100 (Юмас); ДМ-02-100 (Метер); ДМ-05-100 (Стеклоприбор); МТ-3И (Спецтехприбор); ДМ-1001 (ЧЧЗ Восток); WIKA 111.10-100; WIKA 111.12-100;
|
|
1 шт.
|
|
1 экз.
|
|
1 экз.
|
|
- -//- все манометры при выпуске из производства калибруются и поверяются метрологической службой производителя - ОАО Манотомь.
- Результаты первичной поверки вносятся в электронном виде в федеральную систему "Аршин".
- Служба аккредитована на право поверки средств измерений и зарегистрирована в Реестре под №1004. Шифр поверительного клейма “БПМ”, которое ставится на корпус прибора с тыльной стороны.
- ЦСМ - по требованию потребителя за дополнительную плату* приборы могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации".
- П.Пас. - по заказу за дополнительную плату* ставится печать поверителя в паспорт прибора.
- № Свид. - по требованию заказчика за дополнительную плату* выдается номерное свидетельство на приборы.
- Периодическая поверка приборов в процессе эксплуатации производится в соответствии с МИ 2124-90 "МЕТОДИКА ПОВЕРКИ".
- Межповерочный интервал - 2 года.
|
- Технические условия 25-02.180335-84
- Руководство по эксплуатации 5Ш0.283.273 РЭ
- Паспорт
- Свидетельство об утверждении типа средств измерений
- Сертификат соответствия требованиям промышленной безопасности
- Описание типа средств измерений
При оформлении заказа на поставку технических показывающих манометров МП3-У необходимо указывать :
- тип прибора (маркировка, модель);
- верхнее значение диапазона показаний - рабочее избыточное давление (P изб) (по требованию Заказчика оговаривается наличие предельной отметки шкале (технологическая черта): например, 2/3);
- единицы измерения давления (МПа, кгс/см² и т.д.);
- климатическое исполнение и категорию размещения прибора в соответствии с ГОСТ 15150;
- класс точности;
- конструктивное исполнение (наличие демпфера);
- резьба штуцера;
- наименование измеряемой среды при специальном исполнении прибора (кислород, ацетилен, марка хладона);
- степень защиты от пыли и влаги (IP) в соответствие с ГОСТ 14254;
- дополнительная поверка, калибровка и пломбирование (по требованию потребителя) – ЦСМ, П.П.Пл (оплачивается дополнительно);
- количество приборов.
|
Пример обозначения при записи или заказе технического манометра МП3-У для измерения избыточного давления воды для условий эксплуатации У2 с пределом измерений от 0 до 16 кгс/см2, класса точности 1,5, со степенью защиты от пыли и влаги IP42 с резьбой штуцера М20*1,5 :
- МП3-УУ2 16 кгс/см2-1,5-РШ-М20х1,5 ТУ 25-02.180335-84
|
|
+10% |
|
|
+20% |
|
|
+20% |
|
|
+35% |
|
| +35% |
|
| +95% |
|
| +6% |
|
|
|
|
ОПИСАНИЕ | ЦЕНА, руб. с НДС | ||||||||||||
|
О2 |
|
60.00 |
||||||||||||
|
C2H2 |
|
60.00 | ||||||||||||
|
Rn |
|
60.00 | ||||||||||||
|
60.00 | |||||||||||||
|
30.00 | |||||||||||||
|
Д |
|
70.00 | ||||||||||||
|
G1/2 |
|
70.00 | ||||||||||||
|
К1/2 |
|
108.00 | ||||||||||||
|
Таб. |
|
60.00 | ||||||||||||
|
ЦСМ |
|
132.00 | ||||||||||||
|
П.П.Пас |
|
120.00 | ||||||||||||
|
П.П.С |
|
120.00 | ||||||||||||
|
Пл |
|
0,00 | ||||||||||||
|
Ном |
|
120.00 | ||||||||||||
|
Свид.№ |
|
216.00 | ||||||||||||
|
|
|
- Изготовитель гарантирует соответствие манометров МП3-УУ2 требованиям технических условий при соблюдении условий эксплуатации, хранения, транспортирования, монтажа, регламентированных заводом-изготовителем.
- Гарантийный срок эксплуатации 36 месяцев со дня ввода изделия в эксплуатацию.
|
|
|
- Перед началом работ, пользователь должен быть уверен, что манометр (вакуумметр, мановакуумметр) правильно выбран с точки зрения диапазона измерений и исполнения. Диапазон измерения выбран оптимально, когда рабочее давление расположено в средней трети диапазона показаний.
- Прибор должен быть закреплен в неподверженном сотрясениям месте и расположен таким образом, чтобы был обеспечен свободный доступ к нему, обеспечивающий удобное считывание показаний.
- Присоединения должны быть герметичны.
- Между местом замера давления и манометром рекомендуется установить запорное устройство, обеспечивающее возможность замены измерительного прибора и контроль "нуля" в рабочем состоянии.
- В зависимости от назначения манометра, он может оснащаться запорными кранами или вентилями.
- Место, используемое на технологическом оборудовании или трубопроводе для контроля давления, называется отбором (импульсом) давления.
- Трасса, соединяющая отбор давления с манометром называется импульсной линией.
- В зависимости от величины давления, агрессивности, пожароопасности и взрывоопасности измеряемых сред, импульсные линии состоят из медных, стальных цельнотянутых или полихлорвиниловых трубок.
- Диаметр импульсных трубок и их толщина при монтаже выбираются из расчета длины трассы, и максимального рабочего давления среды.
- Импульсные линии для измерения давления контролируемых сред должны прокладываться в строгом соответствии с монтажной схемой автоматизации объекта, где указаны длина трассы и полная характеристика линии : тип используемого материала; сечение и толщина стенки.
- Отборы (импульсы) давления обычно устанавливаются на прямолинейных участках трубопроводов и технологическом оборудовании с учетом изгибов, поворотов, колен и тройников, где возникает дополнительная погрешность измерений, вызванная центробежной силой измеряемого потока среды.
- Температурная нагрузка : установка манометров с учетом воздействий конвекции и теплового излучения должна производиться так, чтобы не допустить занижения или завышения допустимой эксплуатационной температуры (окружающая среда, измеряемая среда). В этих целях приборы и запорные арматуры должны быть защищены измерительными линиями или водными тупиковыми трубами достаточной длины. Следует контролировать влияние температурного воздействия на точность показаний.
- Мембранные разделители, сосуды : при наличии агрессивных, горячих, сильновязких, загрязненных или кристаллизирующихся сред, которые не должны проникать в измерительный элемент, в качестве разделительных приспособлений должны быть предусмотрены разделители сред. При этом, внутреннее пространство манометра и разделителя заполняют рабочей жидкостью, которая служит для передачи давления от мембраны разделителя к манометру, которая выбирается в зависимости от диапазона измерений, температуры и совместимости с измеряемой средой.
- При измерении давлений кислот и щелочей для защиты внутренней поверхности чувствительного элемента прибора используют разделительные сосуды, внутреннюю полость которых заполняют водой, легкими минеральными маслами, глицерином, этиловым спиртом т.д.
|
- Защита чувствительных элементов от перегрузки : в случае, если измеряемая среда пульсирует или, если вероятны гидравлические удары, следует предотвратить их прямое воздействие на чувствительные элементы.
- Для этого необходимо обеспечить гашение гидравлических ударов путем установки дросселя (уменьшение поперечного сечения напорного канала) или с помощью установки регулируемого дроссельного устройства.
- Так же для устранения и сглаживания пульсации измеряемого давления жидкостей, пара и газов на компрессорных станциях, в насосах, технологическом оборудовании и трубопроводах, приводящей к выходу из строя передаточный механизм приборов, в штуцер манометра устанавливают специальный дроссель, позволяющий значительно уменьшить диаметр входного отверстия.
- В случае, если измерительный диапазон в целях получения более точных показаний выбран меньше, чем величина кратковременных всплесков давления, необходимо обеспечить защиту чувствительного элемента от повреждений. Для этого должна производиться установка устройства для защиты от перегрузки - устройство, которое закрывается моментально при гидравлическом ударе, при постепенном увеличении давления его закрытие происходит постепенно.
- Устанавливаемая величина закрывания зависит, таким образом, от характеристики изменения давления на протяжении определенного временного отрезка.
- Другим вариантом может являться применение манометра с устойчивостью к избыточному давлению (внутренняя защита).
- Крепление манометра : если подводка, ведущая к манометру, не обеспечивает достаточной стабильности крепления, то следует предусмотреть соответствующие крепежные элементы на стене и/или трубе, в противном случае, снабдить манометр капиллярной подводкой.
- Гашение колебаний (вибраций) измерительной системы : если сотрясения не могут быть предотвращены с помощью соответствующего монтажа, то следует использовать приборы в вибростойком исполнении с жидким наполнителем (гидрозаполнением).
- Как правило, манометр устанавливается с вертикально стоящим циферблатом. При отклонениях нужно обращать внимание на знак положения на циферблате.
- Для установки манометра в положение, которое обеспечивает максимальное считывание показаний, рекомендуется использовать стяжной замок или накидную гайку.
- Не производить вворачивание и выворачивание манометра за корпус - для этого предусмотрены поверхности для гаечного ключа на соединительном штуцере.
- В качестве уплотнения в месте соединения приборов с источником давления необходимо применять прокладки, шайбы из кожи, фибры, свинца или мягкой меди.
|
- Для приборов, применяемых для измерения давления кислорода, применять прокладки только из меди и свинца.
- Для приборов, измеряющих давление ацетилена, запрещается применять прокладки из меди и медных сплавов, содержащих более 70% меди.
- При расположении прибора ниже штуцеров для замера давления следует произвести тщательную промывку измерительной линии перед присоединением для того, чтобы удалить твердые включения.
- Для компенсации внутреннего давления некоторые типы приборов имеют отверстия, закрытые пробкой, которые имеют надписи "ЗАКРЫТО" и "ОТКРЫТО". В обычном состоянии отверстие для объединения с атмосферой закрыто (рычаг в положении «ЗАКРЫТО»). Перед проверкой или / и после установки, а также перед началом работы эти приборы наполняются воздухом, т.е. рычаг приводится в положение «ОТКРЫТО».
- При опрессовке или продувке трубопроводов или емкостей не подвергать манометр нагрузке, превышающей ограничительную метку на циферблате. В противном случае следует произвести запирание или демонтаж прибора.
- Перед демонтажем манометра отвести давление от измерительного элемента. В противном случае снять напряжение с измерительной линии.
- В манометрах с пластинчатой пружиной не удалять затяжные винты на верхнем и нижнем фланцах.
- Остатки измеряемых сред в демонтированных манометрах могут представлять опасность для людей, окружающей среды и помещений. Следует предпринять необходимые шаги по обеспечению безопасности.
- Манометры, чувствительные элементы которых наполнены водой или водяной смесью, должны быть защищены от замерзания.
- Измерительная линия должна изготавливаться и монтироваться таким образом, чтобы обеспечить поглощение нагрузки в результате растяжения, колебания и теплового воздействия.
- Если измеряемой средой является газ, то в низшей точке следует предусмотреть возможность для дренажа, если жидкость, то в высшей точке предусмотреть возможность для деаэрации.
- При работе с газами и жидкостями, содержащими твердые примеси, предусмотрены отрезные приспособления (сепараторы), которые могут отделяться через запорную арматуру от установки во время ее эксплуатации и освобождаться от примесей.
