РД-3М - Регулятор давления сильфонный

Картинка 34 из 298

Назначение

Регуляторы давления РД-3М предназначены для работы в комплекте с исполнительными устройствами (клапанами) для регулирования давления, расхода, уровня и перепада давления жидких неагрессивных сред в системах теплоснабжения и на энергетических объектах.

В комплекте с исполнительными устройствами он может выполнять функции защиты объектов при аварийном нарушении гидравлических режимов.

Регулятор давления РД-3-М выпускается в двух модификациях:

  • односильфонная сборка (РД-3М-1С) для регулирования давления и уровня в открытых емкостях (по давлению)
  • трехсильфонная сборка -3С для регулирования давления, перепада давления, расхода и уровня в закрытых емкостях (по перепаду давления) Перед регулятором рекомендуется устанавливать сетчатый фильтр.

Устройство регулятора РД-3М :

Изделие состоит из 3-х основных узлов:

  • камеры импульсной
  • клапанка управляющего
  • узла настройки

1 - Фильтр; 2 - Стакан; 3 - Клапанок управляющий; 4 - Основание; 5 - Камера импульсная; 6 - Сильфон; 7 - Штуцер; 8 - Пружина настроечная; 9 - Винт настроечный

Импульсная камера с управляющим клапанком в трехсильфонном исполнении



Регулятор в трехсильфонном исполнении в разрезе





Импульсная камера с управляющим клапанком в односильфонном исполнении




Регулятор в односильфонном исполнении в разрезе



Принцип работы регулятора РД 3М :

Основан на преобразовании механических перемещений чувствительного элемента в соответствующее изменение командного (управляющего) давления Рх за счет изменения импульсного давления Рu. Эти перемещения возникают от нарушения равновесия между усилием настроечной пружины и усилием чувствительного элемента под действием импульсного давления Рu при его изменениях от заданного значения.

При повышении импульсного давления Рu в импульсной камере сжимается чувствительный элемент, растягивая настроечную пружину. Чувствительный элемент воздействует на управляющий клапанок, который закрывает отверстие в седле сброса Ро рабочего давления Рр. В результате этого подается командное давление Рх в привод регулирующего (исполнительного) клапана. Клапан, получив командное давление Рх, изменяет импульсное давление Рu, а следовательно и регулируемый параметр (давление, перепад давления, уровень и расход) до заданного значения.


Основные технические характеристики РД-3-М
Регулируемая и регулирующая среда - сетевая вода систем теплоснабжения и горячего водоснабжения
Условное давление регулируемой среды, МПа
до 2.5
Пределы настройки, МПа ( Ø сильфона, мм):
0.01-0.1 (75)*;
0.06-0.25 (72);
0.1-0.6 (52);
0.4-1.6 (38);
1.6-2.5 (22)*;
Температура среды, °С:
Регулируемой
до 180
Регулирующей
до 150
Зона нечувствительности в % от верхнего предела настройки при регулировании :
Давления, перепада давления, %
2.5
уровня, мм вод.ст.
до 40
Зона пропорциональности в % от верхнего предела настройки при регулировании :
Давления, перепада давления, %
до 25
уровня, мм вод.ст.
до 400
Закон регулирования - пропорциональный
Габариты, мм
505 х 245 х 175
Масса, кг
9

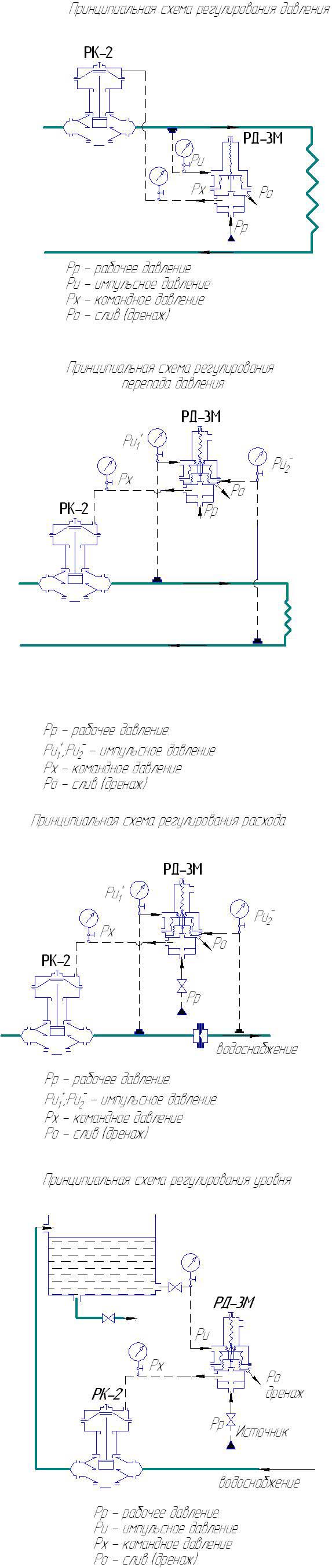

Схемы подключения РД-3М :


Присоединительные размеры

Картинка 17 из 298

Монтаж

Изделие устанавливается в вертикальном положении, прикрепленный к стене или стойке вблизи от исполнительного устройства с учетом удобства обслуживания и наименьшей длины соединительных линий. В точке отбора импульсов на трубопроводе объекта регулирования, а также в точках забора и возврата рабочей среды, должны устанавливаться запорные вентили.

Все линии, соединяющие запорные вентили с трубками регулятора выполняются стальными трубами (труба Ц-Р-15×2,8 ГОСТ 3262-75) с использованием специального переходника.

Соединительные линии выполняются медными трубками длинной до 500 мм, поставляемыми с прибором. Дренажные линии выполняются стальными трубками.

Перед регулятором рекомендуется устанавливать фильтр сетчатый ФСФ.

Образец заказа с верхним переделом настройки 1,6 Мпа, односильфонной сборки:

Регулятор РД-3М-1,6-1С ТУ25-0216.020-85


Обозначение Пределы настройки Сборка (исполнение)
Регулятор
РД-3М-1С Ф38 (0,4-1,6) МПа 1-сильфонная
РД-3М-1С Ф52 (0,1-0,6) МПа 1-сильфонная
РД-3М-1С Ф72 (0,06-0,25) МПа 1-сильфонная
РД-3М-3С Ф38 (0,4-1,6) МПа 3-сильфонная
РД-3М-3С Ф52 (0,1-0,6) МПа 3-сильфонная
РД-3М-3С Ф72 (0,06-0,25) МПа 3-сильфонная

  • Гарантийный срок эксплуатации - 18 месяцев.
  • Срок консервации - 3 года.
  • Срок службы - не менее 10 лет
  • Наработка на отказ - 10 000 часов
ЦЕНЫ
Модель Ду, мм Пределы насройки Т-ра рабочей среды, t, °С Давление Ру, кгс/см² Материал корпуса Цена без НДС Цена с НДС
РД-3М-1С 52 0.1-0.6 МПа до +150 16 кгс/см2 (1,6 Мпа) серый чугун Сч20 24000.00 28800.00
РД-3М-1С 38 0.4-1.6 МПа до +150 16 кгс/см2 (1,6 Мпа) серый чугун Сч20 24000.00 28800.00
РД-3М-1С 72 0.06-0.25 МПа до +150 16 кгс/см2 (1,6 Мпа) серый чугун Сч20 24000.00 28800.00
РД-3М-1С 75 0.01-0.1 МПа до +150 16 кгс/см2 (1,6 Мпа) серый чугун Сч20 24000.00 28800.00

РД-3М-3С 52 0.1-0.6 МПа до +150 16 кгс/см2 (1,6 Мпа) серый чугун Сч20 24000.00 28800.00
РД-3М-3С 38 0.4-1.6 МПа до +150 16 кгс/см2 (1,6 Мпа) серый чугун Сч20 24000.00 28800.00
РД-3М-3С 72 0.06-0.25 МПа до +150 16 кгс/см2 (1,6 Мпа) серый чугун Сч20 24000.00 28800.00
РД-3М-3С 75 0.01-0.1 МПа до +150 16 кгс/см2 (1,6 Мпа) серый чугун Сч20 24000.00 28800.00

Информация о сроках отгрузки предоставляется по запросу.

Отгрузка - в любой регион России.

Ориентировочный срок изготовления и готовности к отгрузке - 15-20 календарных дней.

Отгрузка - в любой регион России.
